8.3 Zusammenbau eines X20 Systems

Es gibt mehrere Möglichkeiten ein X20 System zusammenzubauen. Im Anschluss werden 2 Varianten beschrie-
ben:
Zusammenbau eines X20 Systems

Variante 1

Variante 2
Tabelle 5: 2 von mehreren Möglichkeiten ein X20 System zusammenzubauen
Information:
• X20 Module bis unmittelbar vor dem Zusammenbau in der Schutzverpackung aufbewahren.
• X20 Module nur am Gehäuse berühren.
• Erforderliche Schutzmaßnahmen gegen elektrostatische Entladung treffen (siehe auch
vor elektrostatischen Entladungen" auf Seite 13

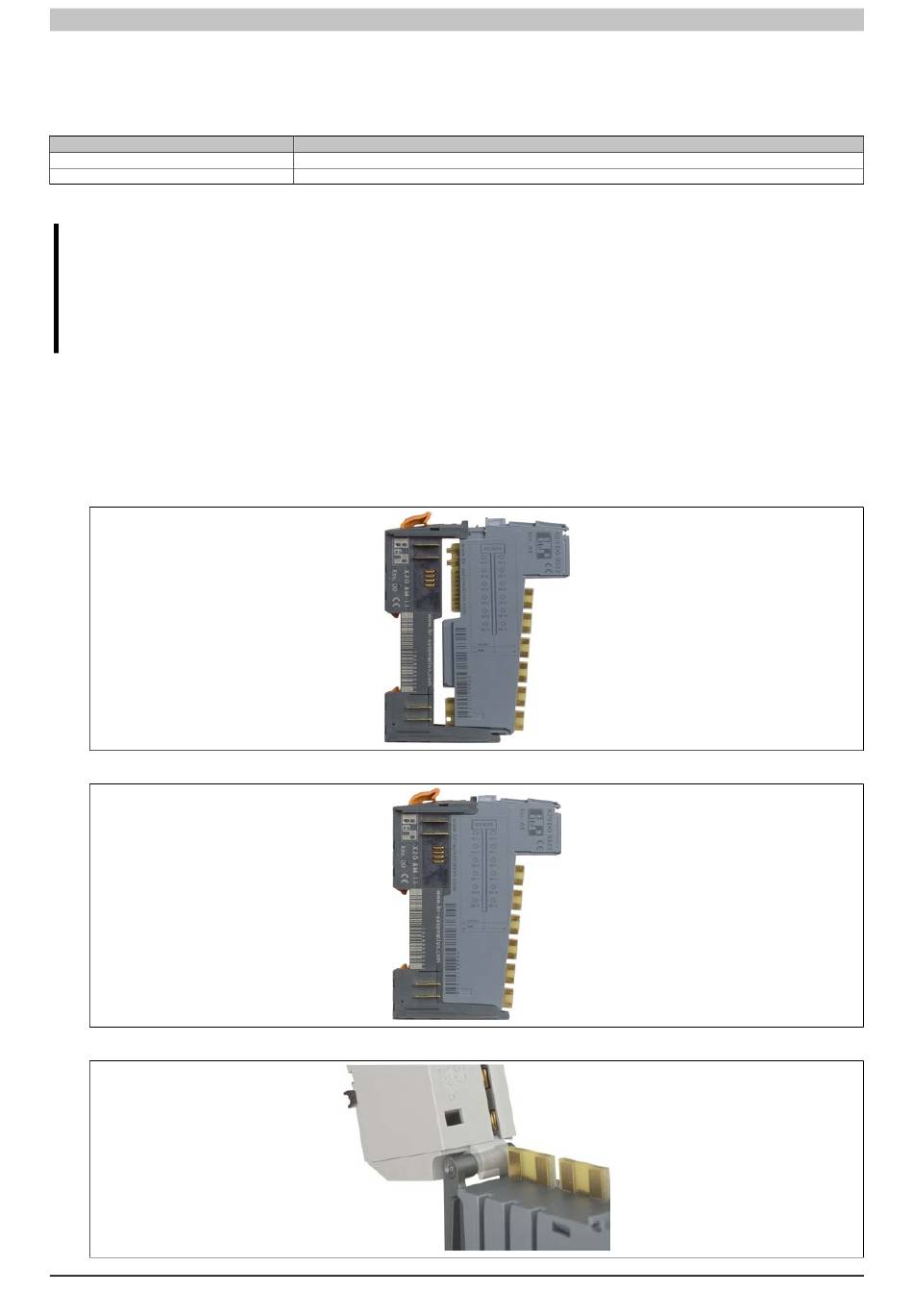

8.3.1 Variante 1
Das X20 System wird komplett zusammengebaut und anschließend auf der Hutschiene montiert.
1. Schutzverpackung der X20 Module entfernen. Module auf offensichtliche mechanische Beschädigungen kon-
trollieren.
2. Elektronikmodul in die Führungen des Busmoduls stecken.
3. Elektronikmodul und Busmodul bündig zusammenschieben.
4. Feldklemme in Aufnehmung des Busmoduls einhängen.
X20 System Anwenderhandbuch 4.00
Beschreibung
Das X20 System wird komplett zusammengebaut und anschließend auf der Hutschiene montiert.
Das X20 System wird direkt auf der Hutschiene montiert und zusammengebaut.
).
Mechanisches Handling
"Schutz
157
