Montage und Verdrahtung

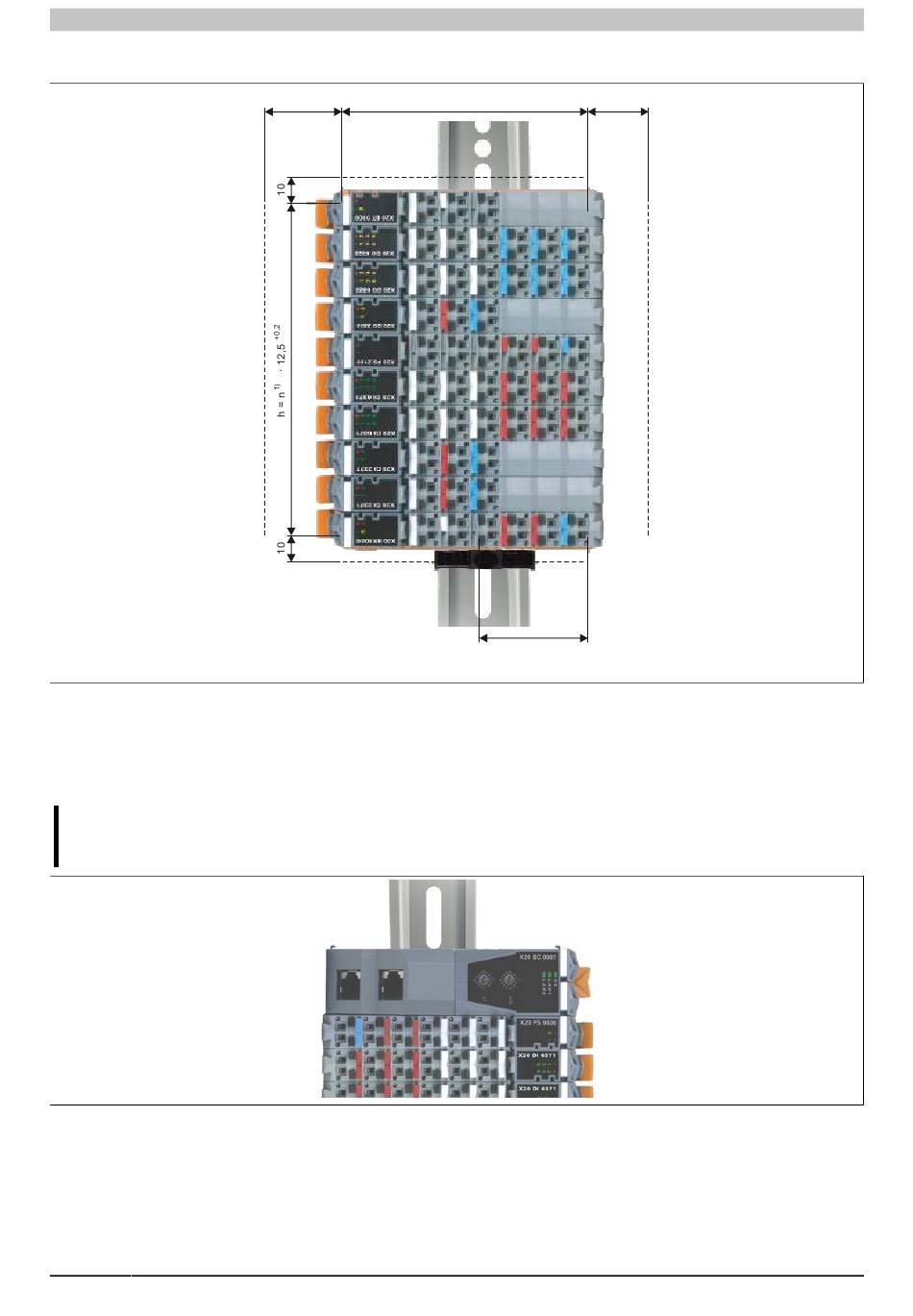

6.1.2 Senkrechte Montage

Für eine optimale Kühlung und Luftzirkulation muss links der Module ein mindestens 35 mm breiter freier Raum
sein. Ober- und unterhalb des X20 Systems ist ein Freiraum von 10 mm einzuhalten. Rechts der Module ist für die
Kabelführung der Ein- und Ausgänge und der Versorgung ein Raum von 35 mm vorzusehen.
Die Module müssen so angeordnet werden, dass sich der Controller am unteren Ende des Systems befindet. Bei
senkrechter Montage ist der Temperaturbereich auf -25 bis 50 °C eingeschränkt.
Information:
Die Steuerung muss mit einer
Bei Verwendung eines oben liegenden Bus Controllers oder einer CPU ist ein zusätzliches Derating von 5°C,
bezogen auf die senkrechte Montage, einzuhalten. Das zusätzliche Derating gilt nur für den Bus Controller, die
CPU und das dazugehörige Netzteil.
98
35
1)
n ... Anzahl der Module
Endklammer gegen Herabrutschen gesichert werden.
99 35
40,2
