Mechanisches Handling

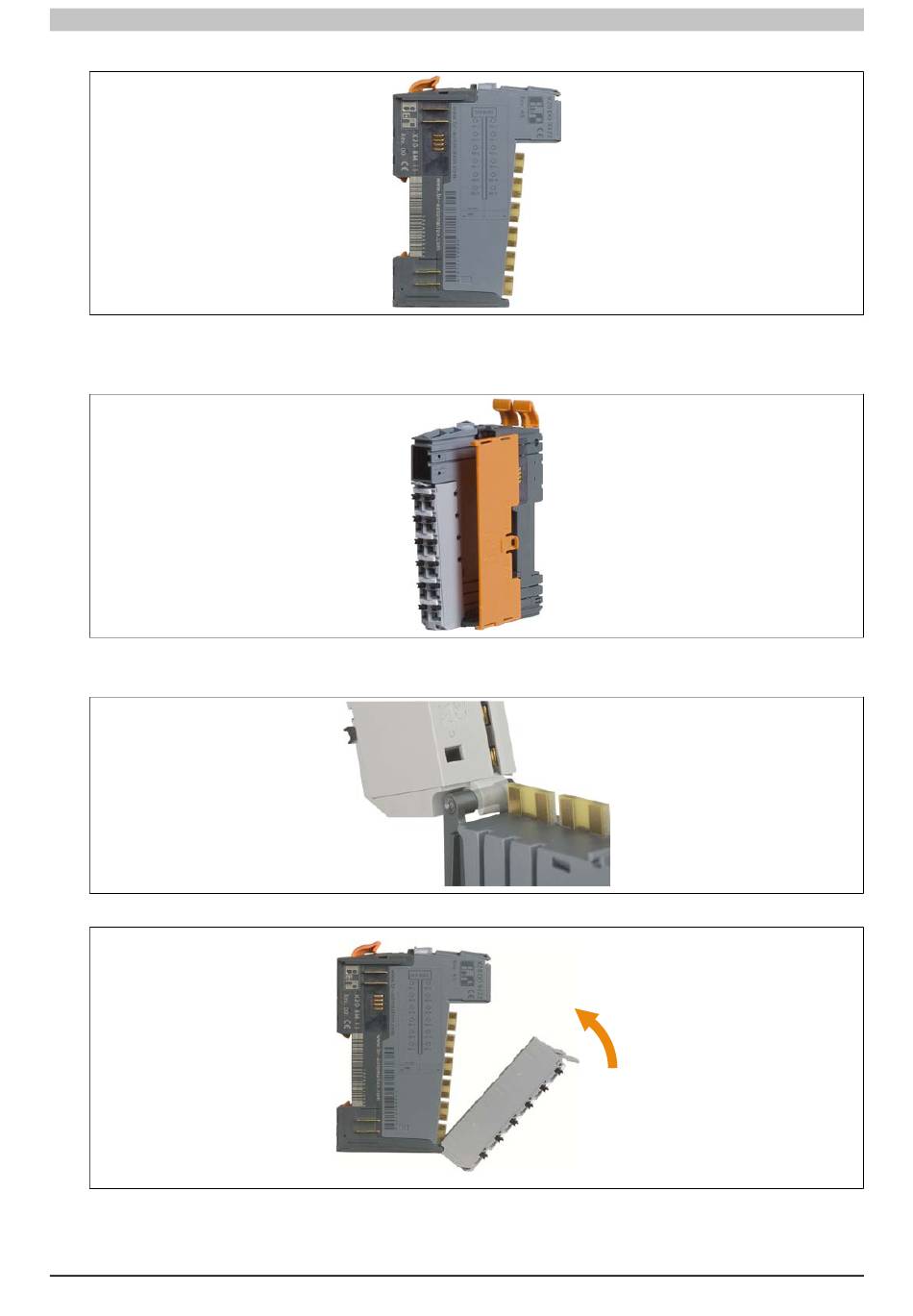

8. Elektronikmodul und Busmodul bündig zusammenschieben.
9. Bis zum vorletzten Elektronikmodul wie zuvor beschrieben fortfahren.
10.Rechte Abschlussplatte in die Führungen des Busmoduls stecken und Abschlussplatte bis zum Anschlag
nach vorne schieben.
11. Elektronikmodul in das Busmodul stecken und gut andrücken, damit beide Module bündig zusammenstecken.
12.Feldklemme in Aufnehmung des äußerst links liegenden Busmoduls einhängen.
13.Feldklemme nach oben drehen.
