12.6.1 Anwendungsbereiche

Durch den Einsatz von Blackout-fähigen Modulen kann ein Teil der Steuerung auch funktionsfähig bleiben, wenn
die Netzwerk- oder X2X Link Verbindung zwischen den Modulen gestört wird.

12.6.1.1 Verlust der POWERLINK-Verbindung

Ausgangssituation

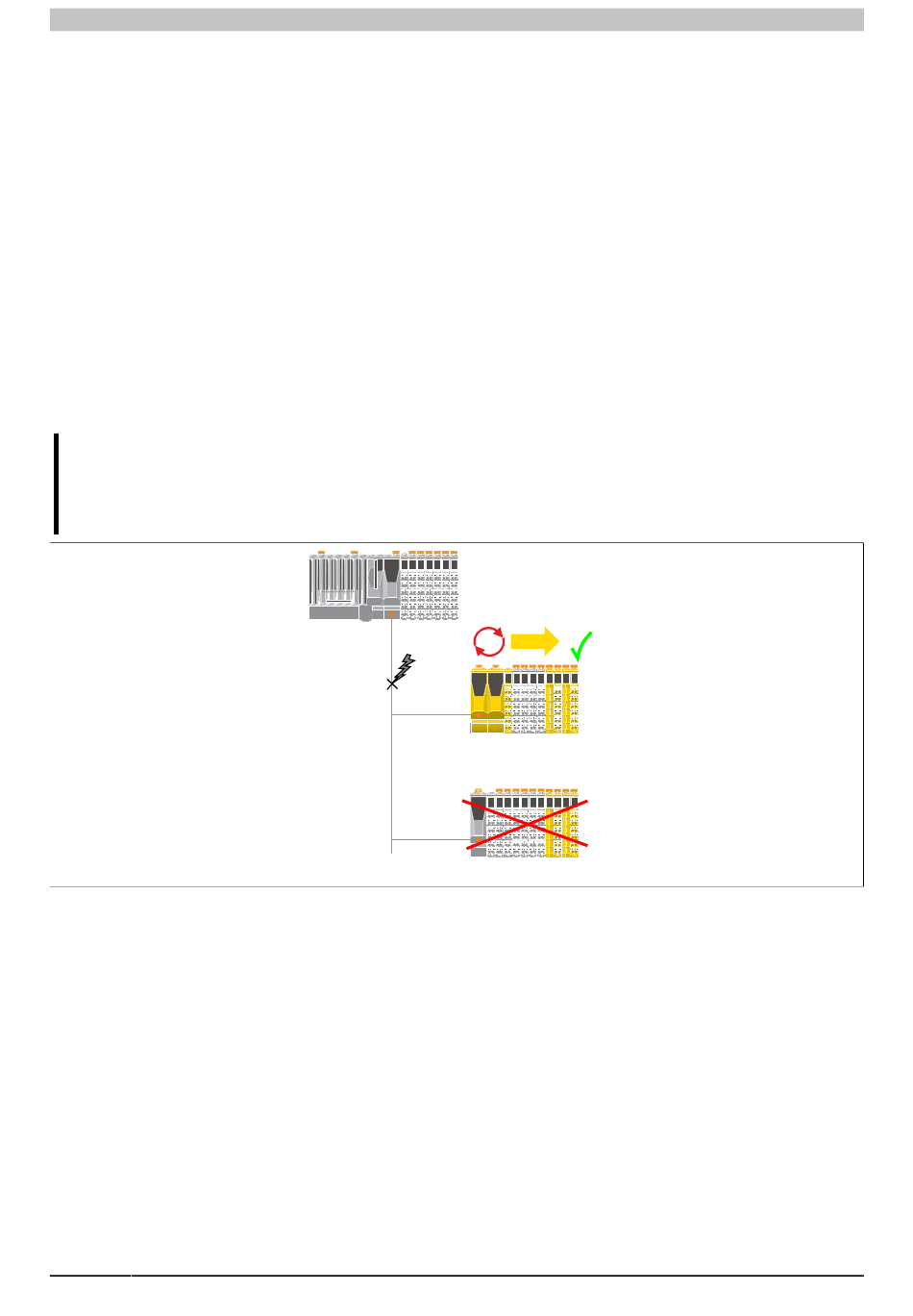

In einer Anwendung sind mehrere Stationen mittels Netzwerkkabel mit der CPU verbunden. Durch einen Störfall
wird die Datenübertragung zwischen der CPU und den Stationen unterbrochen.

Auswirkung

Nicht Blackout-fähige Module werden zurückgesetzt und im Standardverhalten betrieben.
Blackout-fähige Module zeigen folgendes Verhalten:
• Die programmierte Funktion wird weiter ausgeführt.
• Untergeordnete Netzwerke funktionieren weiterhin.
• Daten von der CPU werden mit "0" initialisiert.
• Das Modul fügt sich nach dem Beheben der Störung wieder stoßfrei in das übergeordnete Netzwerk ein.
Warnung!
Der Blackout-Modus führt zu einer Initialisierung der Daten von der CPU mit "0". Wird der Blackout-Mo-
dus in Kombination mit "Ausgangsinvertierung" verwendet, kann dies zu einem ungewollten Setzen
von Ausgängen führen.
