Mechanisches Handling
8.7.3 Klartextschild für X20 CPU
Für die X20 CPU sind Schilder zur Klartextbeschriftung erhältlich. Die Schilder werden auf das Gehäuse der CPU
gesteckt.

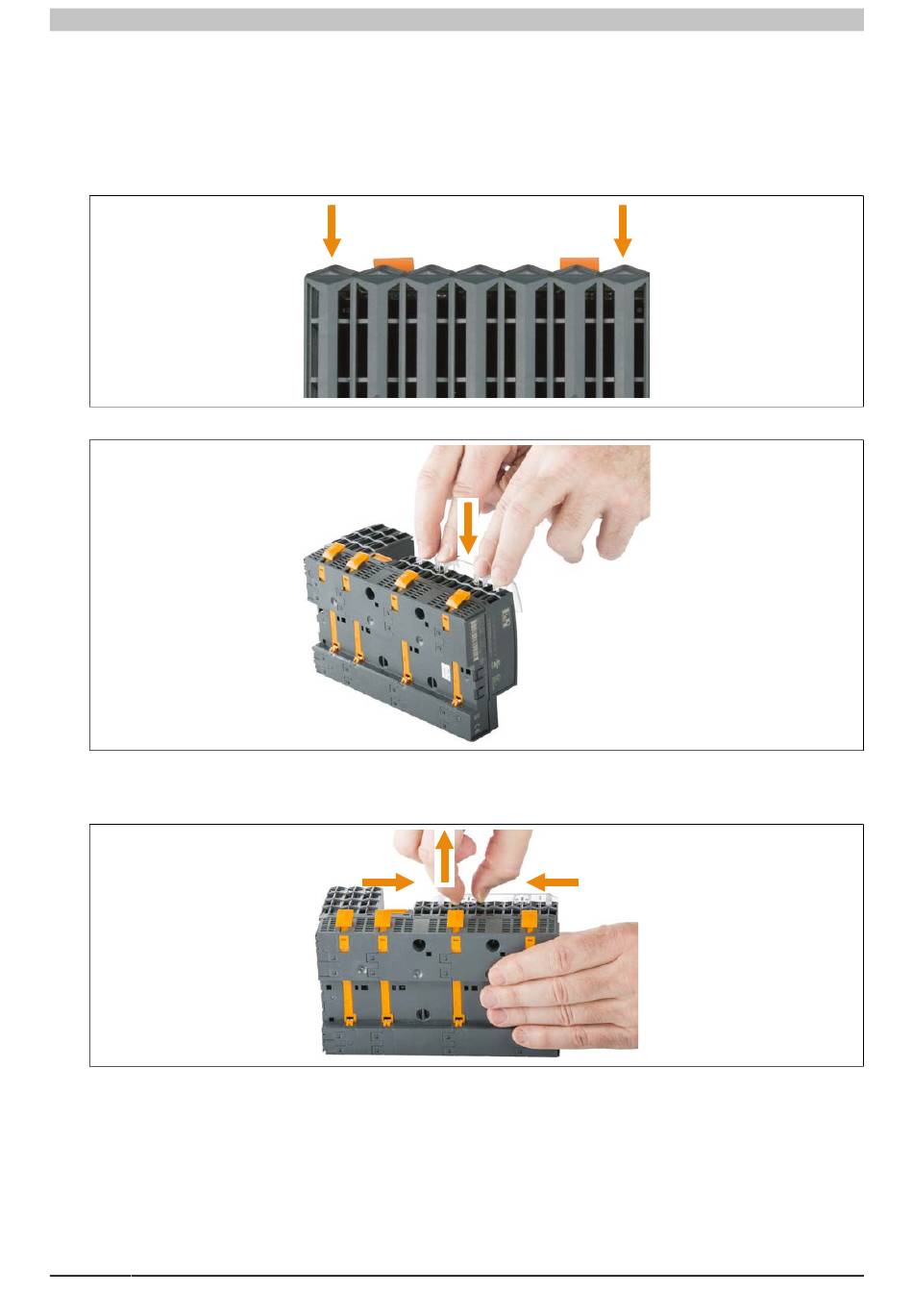

Montage
1. Klartextschild am Gehäuse so auflegen, dass die äußeren Streben auf einem hohen Steg aufliegen.
2. Klartextschild nach unten drücken, bis die Halterungen einrasten.

Demontage

1. Die Halterungen durch gleichzeitiges Zusammendrücken ➀ und Anheben ➁ der Streben lösen.
170
②
① ①
