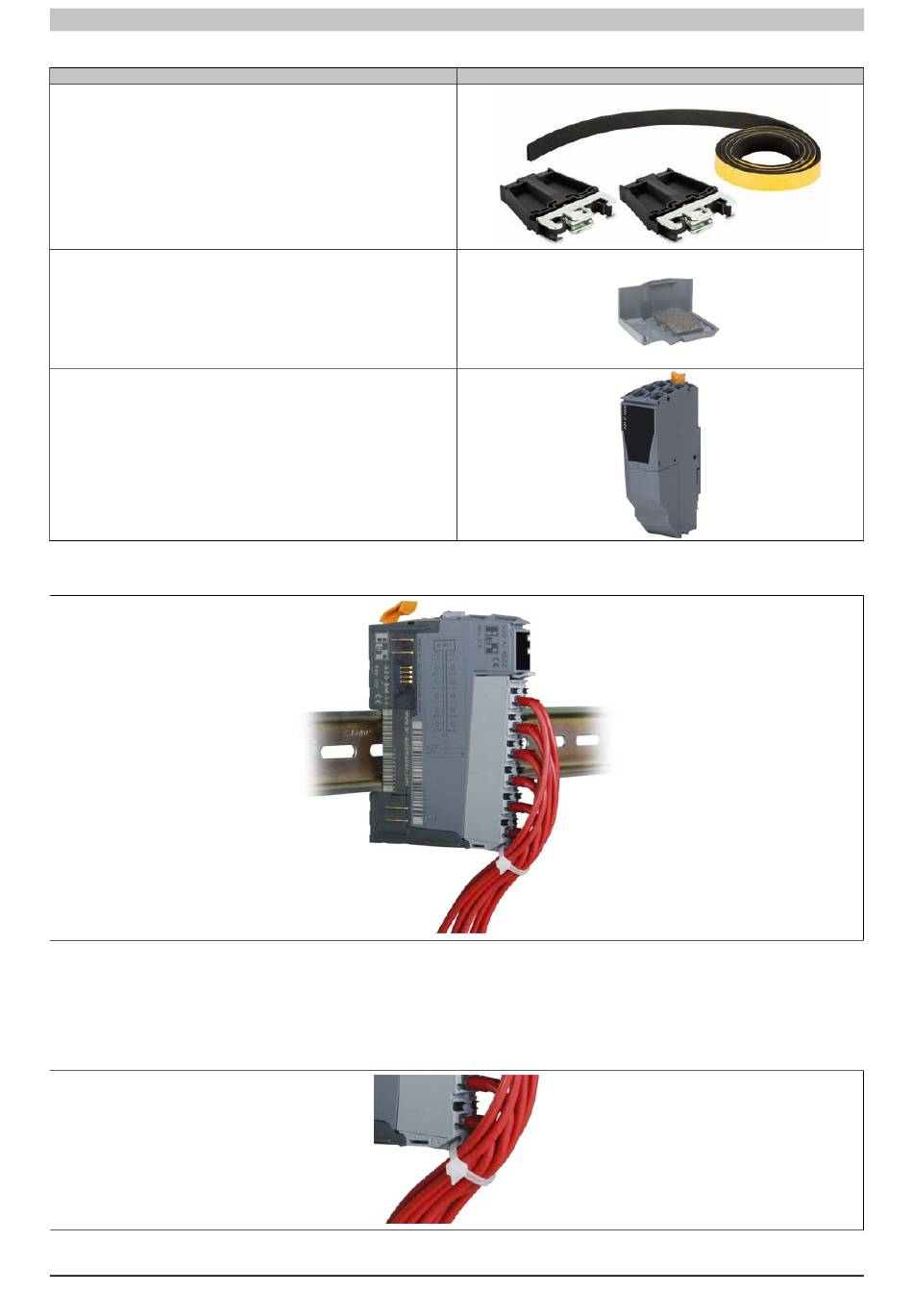

Erforderliches Zubehör
Beschreibung
1x Set X20AC0RF1 bestehend aus 2x Endklammern für Hutschiene TH35
(Schaumstoffband ergänzen) und 1x Schaumstoffband 12 x 3 x 1000 mm (Hö-
he x Breite x Länge)
Batterieabdeckung bei CPU´s mit Schaumstoffband L=15 mm bekleben.
Leergehäuse X20IF0000 im Fall freier Steckplätze
6.1.6 Zugentlastung durch Kabelbinder
Die Feldklemmen des X20 Systems sind mit einem Bügel ausgestattet. Durch diesen Bügel kann bei Bedarf ein
Kabelbinder zur Zugentlastung geführt werden.
Kabelbinderabmessungen:
X20 System Anwenderhandbuch 4.00
Abbildung 4: Zugentlastung durch Kabelbinder
Breite ≤ 4,0 mm
Dicke ≤ 1,2 mm
Abbildung 5: Bügel, durch den der Kabelbinder geführt wird
Montage und Verdrahtung
Abbildung
