7.7 Verlustleistung von Einspeisemodulen

Für die Versorgung eines X20 Systems werden Einspeisemodule verwendet. Die Einspeisemodule sind entweder
eigene Module oder Bestandteil einer CPU oder eines Bus Controllers.
Die von den Einspeisemodulen aufgenommene Leistung wird unter Berücksichtigung des Eigenbedarfs und des
Wirkungsgrades der Netzteile an das X20 System abgegeben. In den Datenblättern der Einspeisemodule sind Ei-
genbedarf und Verlustleistung als maximale Leistungsaufnahme angegeben. Mit den in den folgenden Abschnitten
angegebenen Formeln kann aber auch die genaue Leistungsaufnahme berechnet werden. Anhand eines Beispiels
wird die Berechnung erklärt.

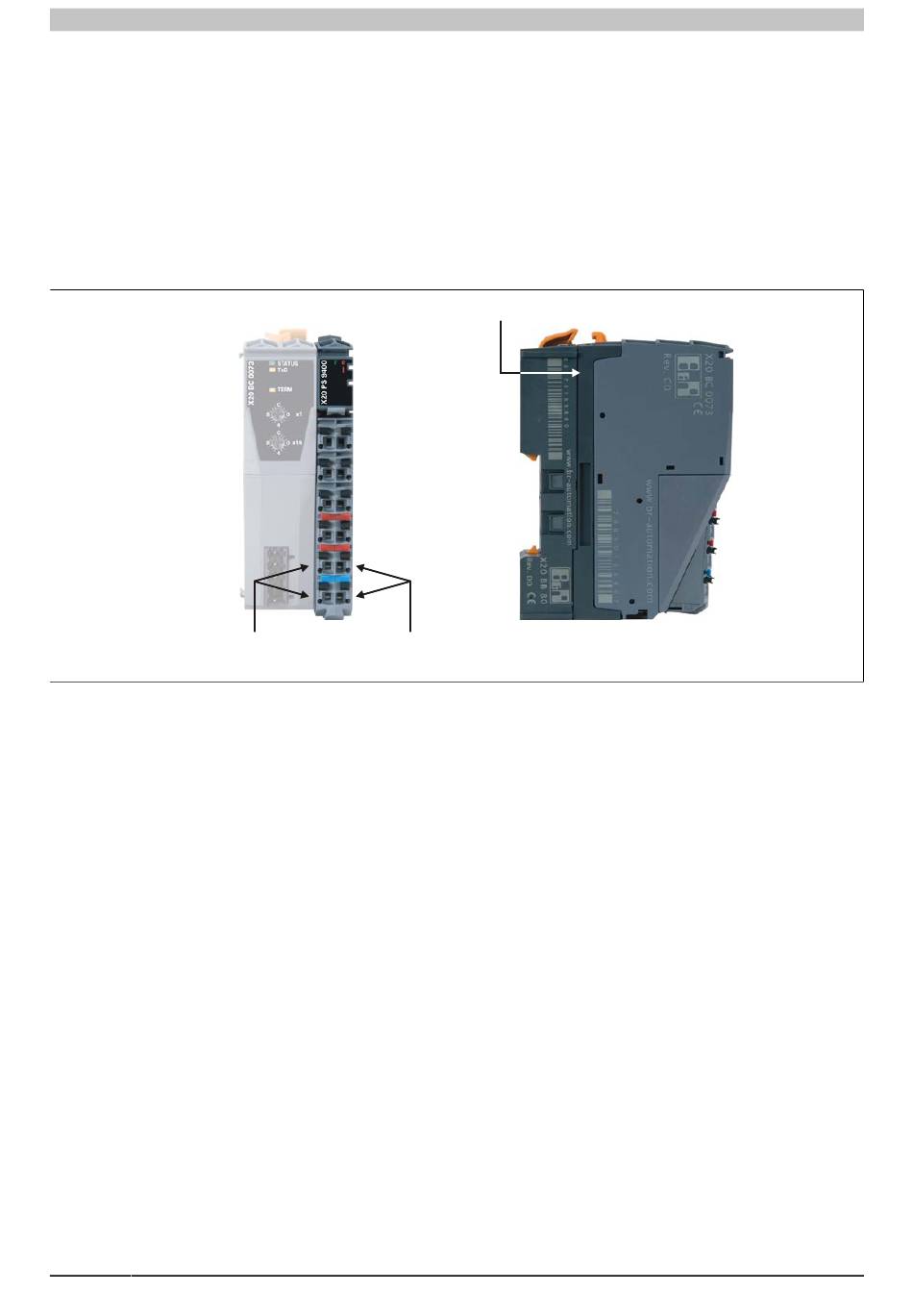

Die folgende Zeichnung zeigt, wo die Einspeisemodule Leistung für den Eigenbedarf bzw. für die Versorgung des
Systems aufnehmen und wo dadurch Verlustleistung entsteht.
Leistungsaufnahme Bus
Leistungsaufnahme X2X Link Leistungsaufnahme I/O
Abbildung 26: Einspeisemodule nehmen an bis zu 3 Versorgungspunkten Leistung auf
