7.4 Sicheres Abschalten einer Potenzialgruppe

Information:
B&R ist bemüht den Anwenderhandbuchstand so aktuell wie möglich zu halten. Aus sicherheitstech-
nischer Sicht muss jedoch die aktuelle, zertifizierte Dokumenten-Version verwendet werden.
Das aktuelle, zertifizierte Dokument ist unter
> X20, X67 > Sicheres Abschalten von Potenzialgruppen

7.4.1 Funktionelle Beschreibung

Das Wirkprinzip "Sicheres Abschalten einer Potenzialgruppe" ermöglicht es dem Anwender, innerhalb eines B&R-
Systems in Kombination mit einem externen Sicherheitsschaltgerät sicherheitstechnische Funktionen auszufüh-
ren.
Die sicherheitstechnische Funktion beschränkt sich dabei auf das Abschalten bzw. Spannungsfreischalten der
angeschlossenen Aktoren.

Funktionsweise

In die I/O-Versorgung der Potenzialgruppe wird ein externes Sicherheitsschaltgerät zwischengeschaltet oder es
wird ein Einspeisemodul des Typs X20SP1130 verwendet. Bei der Anforderung des funktionalen sicheren Zustands
oder eines Failsafe-Zustands ist es Aufgabe dieser Einspeisung, die I/O-Versorgung der Potenzialgruppe abzu-
schalten. In der Folge werden alle Aktoren, die an dieser Potenzialgruppe angeschlossen sind, spannungsfrei ge-
schaltet. Modulinterne Energiespeicher (z. B. Kondensatoren) bleiben jedoch geladen und müssen in der Bewer-
tung der Sicherheitsfunktion berücksichtigt werden.
7.4.2 Gültigkeitsbereich/Normenbezug
Das Wirkprinzip beschränkt sich auf den Anwendungsbereich im Maschinenbau und damit implizit auch auf die
folgenden Normen:
• EN ISO 13849-1:2015 bzw. EN ISO 13849-2:2012
Anforderungen aus anderen Normen werden nicht berücksichtigt.
X20 System Anwenderhandbuch 4.00
Homepage > Downloads > Zertifikate > Sicherheitstechnik
+24 VDC

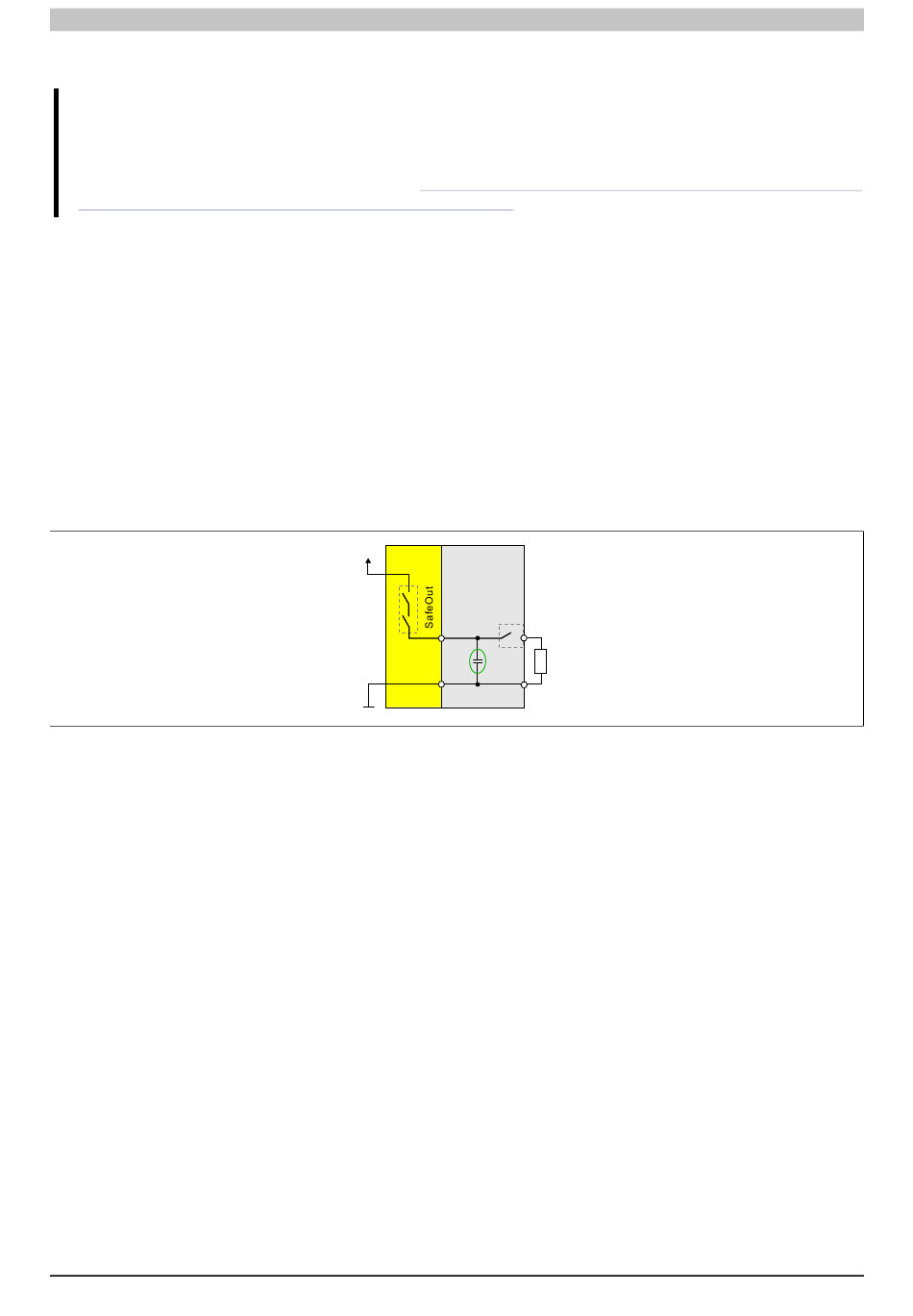

Abbildung 21: Funktionsweise mit internem Energiespeicher
