12.6.1.2 Verlust der X2X Link Verbindung

Ausgangssituation

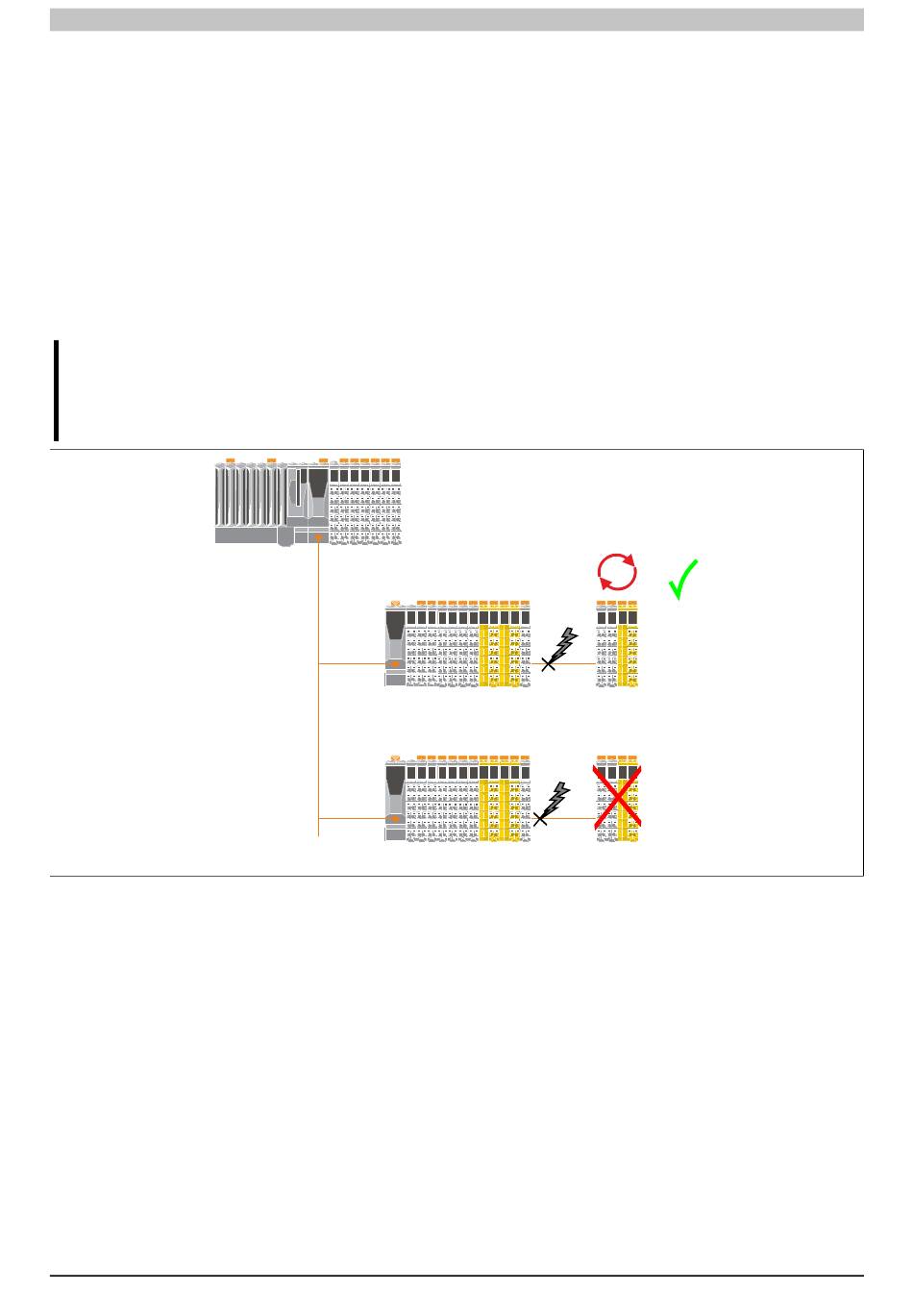

In einer Anwendung sind Module mittels X2X Link Kabel mit dem Netzwerk verbunden. Durch einen Defekt des
X2X Link Kabels wird die Datenübertragung zwischen der CPU und den Modulen unterbrochen.
Auswirkung
Nicht Blackout-fähige Module werden zurückgesetzt und im Standardverhalten betrieben.
Blackout-fähige Module zeigen folgendes Verhalten:
• Die programmierte Funktion wird weiter ausgeführt.
• Untergeordnete Netzwerke funktionieren weiterhin.
• Daten von der CPU werden mit "0" initialisiert.
• Das Modul fügt sich nach dem Beheben der Störung wieder stoßfrei in das übergeordnete Netzwerk ein.
Warnung!
Der Blackout-Modus führt zu einer Initialisierung der Daten von der CPU mit "0". Wird der Blackout-Mo-
dus in Kombination mit "Ausgangsinvertierung" verwendet, kann dies zu einem ungewollten Setzen
von Ausgängen führen.

12.6.2 Programmierung des Blackout-Modus

Der Blackout-Modus kann von den Blackout-fähigen Modulen selbst nicht erkannt werden. Falls es in einer Appli-
kation notwendig ist, ein spezielles Blackout-Verhalten zu programmieren, muss deshalb ein indirektes Verfahren
gewählt werden.
Eine Möglichkeit ist, in der dem Blackout-fähigen Modul übergeordneten CPU einen Zähler zu implementieren und
diesen zyklisch abzufragen. Der Blackout-Modus würde sich in diesem Fall durch einen sich nicht mehr ändernden
Zählerwert oder durch einen Nullwert im Zähler bemerkbar machen.
Die Blackout-fähigen Module selbst lassen sich in 2 Kategorien einteilen:
• Programmierbare Module
Die Blackout-Funktion wird auf der Basis bestehender Funktionsbausteine programmiert, das heißt, es
werden die bestehenden Technologien der Applikationsprogrammierung oder der reACTION Technology
verwendet.
Die Blackout-Funktion wird dabei weitgehend unabhängig von anderen Systemkomponenten abgearbeitet.
• Standardfunktionsmodule
Diese Module sind nicht programmierbar, sondern behalten im Falle des Blackout-Modus ihr Standardver-
halten bei.
