7.2.12.2 Beispiel für redundante X2X Link Versorgung
Es können auch mehrere X20PS3300 Einspeisemodule parallel geschaltet werden. Durch Verwendung verschie-
dener Versorgungen ist der Aufbau von Potenzialgruppen möglich.
T 1 A
U1/24 VDC
U2/24 VDC
1) Empfohlen zur Leitungsabsicherung.
2) Bei getrennten Versorgungen werden die beiden Bezugspotenziale (GND_1 und GND_2) über die Feldklemme des PS3300 miteinander verbunden.
Das Einspeisemodul X20PS3300 versorgt X2X Link und I/O.
X20 System Anwenderhandbuch 4.00
X2X X2X
I/O
Link Link
1) 1)
T 1 A
T 10 A

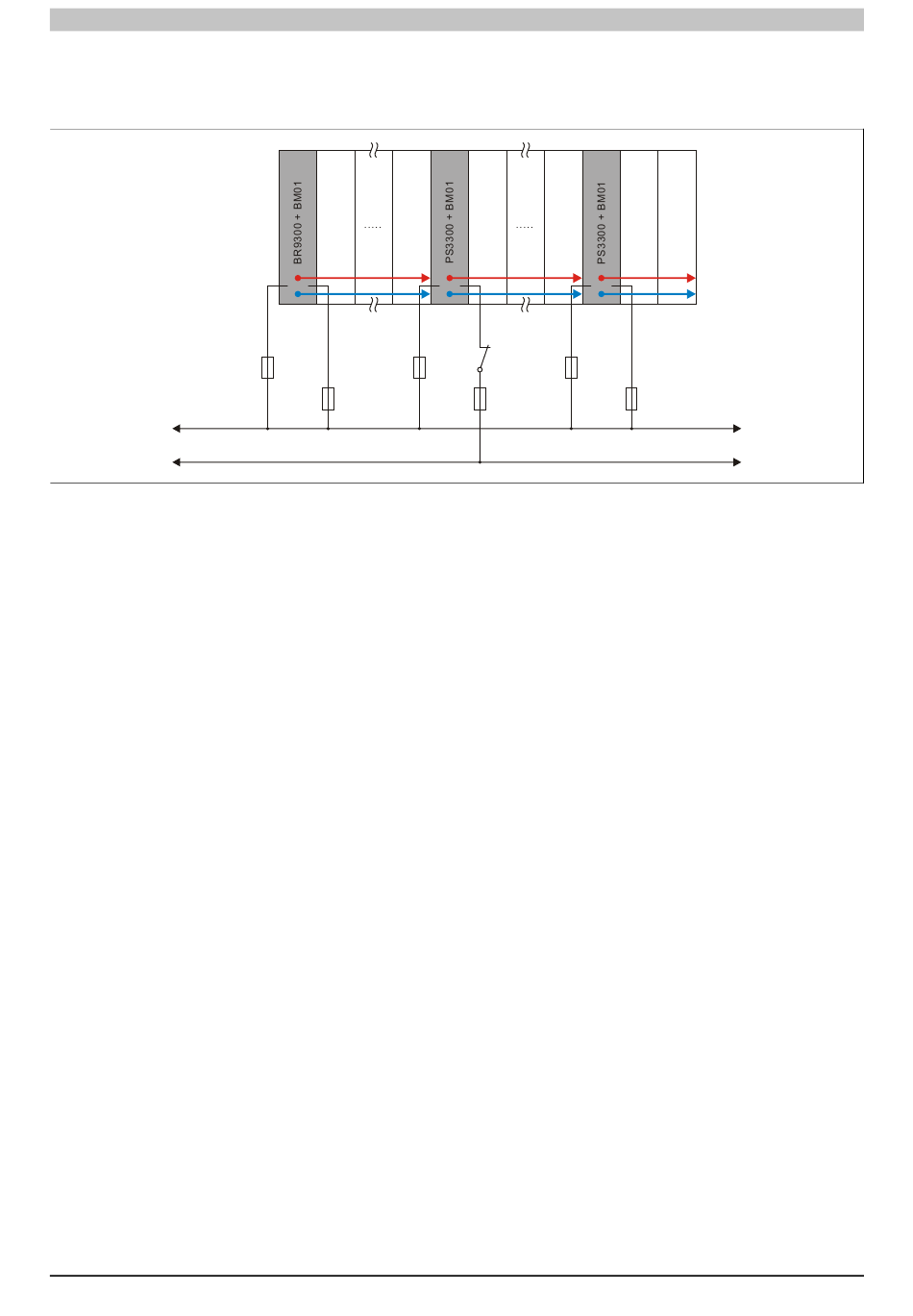

Abbildung 18: Beispiel für redundante X2X Link Versorgung
