Montage und Verdrahtung

6.3.4 Schirmung mittels Hut- oder Sammelschiene

Mittels Erdungsklemmen von Fremdherstellern (wie z. B. von GOGATEC) kann die Schirmung direkt an der Hut-
schiene oder an speziellen Sammelschienen direkt unter der Steuerung erfolgen.
• B&R empfiehlt den Schirm von X2X Link Kabeln immer mittels einer Erdungsklemme über die Hutschiene
direkt mit der leitenden und geerdeten Rückwand zu verbinden. Damit werden die in der Norm festgelegten
EMV-Mindestanforderungen deutlich übertroffen.
• Die geschirmten Kabel sonstiger Module können zusammengefasst und gemeinsam geklemmt werden.
Dies ist unter Umständen auch aus Platzgründen notwendig. Abhängig von den verwendeten Erdungs-
klemmen können unterschiedlich viele Kabel gemeinsam mit einer einzigen Klemme geerdet werden.
Zur bestmöglichen Reduzierung der EMV-Abstrahlung muss der Kabelschirm nach dem Kabelbinder soweit wie
möglich nach oben reichen (siehe Kennzeichnung ① in oben angeführter Zeichnung).
106
①

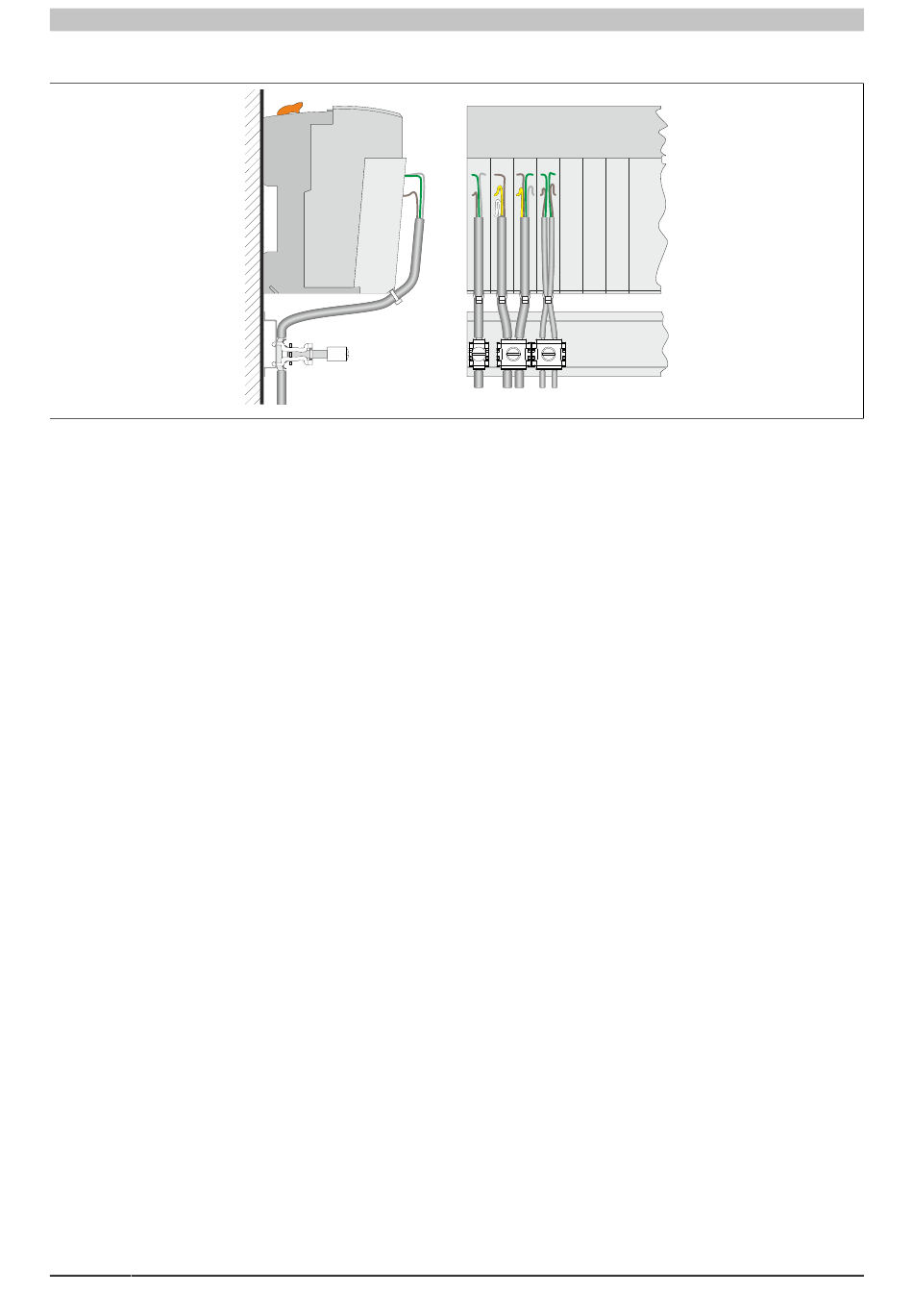

Abbildung 11: Schirmung mittels Hut- oder Sammelschiene
