Systemeigenschaften

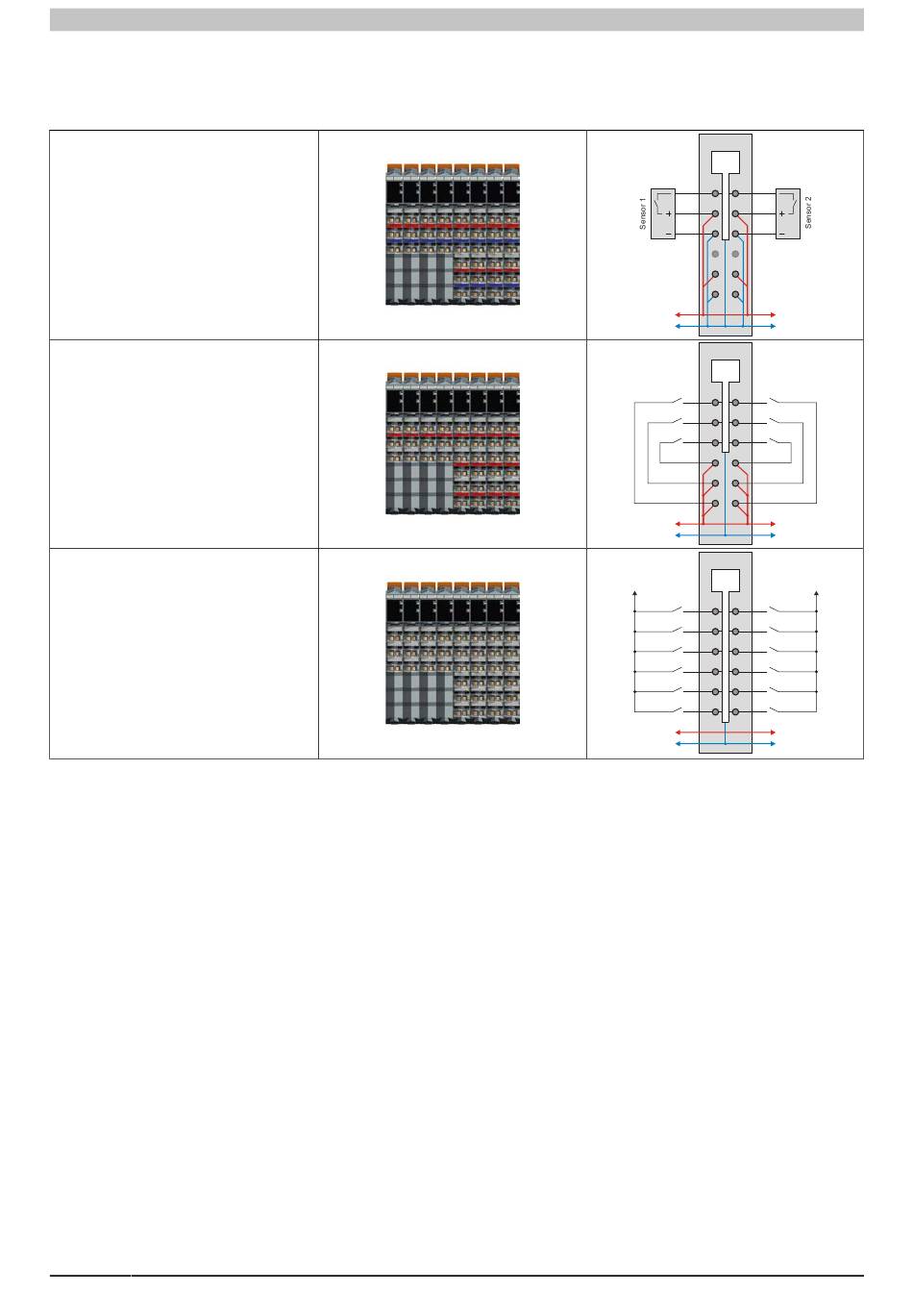

3.1.5 Durchgängige 1-Leiter, 2-Leiter, 3-Leitertechnik
Konsequente Anschlusstechnik für alle Anforderungen – ohne zusätzliche Rangierklemmen. Alle Anschlusstech-
niken sind auch beliebig mischbar.
3-Leitertechnik
Integrierte Versorgung und Mas-
se für Sensorik und Aktorik.
2-Leitertechnik
Zusatzklemmen müssen nicht sein.
1-Leitertechnik
12 Kanäle - ergibt hohe Packungsdichte
22
DI
+24 VDC +24 VDC
GND GND
DI
Sensor 1 Sensor 2
Sensor 3 Sensor 4
Sensor 5 Sensor 6
+24 VDC +24 VDC
GND GND
DI
+24 VDC
Sensor 1 Sensor 2
Sensor 3 Sensor 4
Sensor 5 Sensor 6
Sensor 7 Sensor 8
Sensor 9 Sensor 10
Sensor 11 Sensor 12
+24 VDC +24 VDC
GND GND
X20 System Anwenderhandbuch 4.00
+24 VDC
