7.2 Versorgungskonzept

Gefahr!
Um eine definierte Spannungsversorgung zu gewährleisten, muss für die Bus- und I/O-Versorgung ein
SELV-Netzteil gemäß EN 60204-1 verwendet werden.
Sofern die Spannungsversorgung geerdet wird (PELV System) so ist ausschließlich eine Erdverbin-
dung mit GND zulässig. Erdungsvarianten, in denen die Erde mit +24 VDC verbunden wird, sind nicht
erlaubt.

7.2.1 Rackersatz Busmodul

Das Busmodul ist das Rückgrat des X20 Systems sowohl in Bezug auf Busversorgung und Busdaten als auch
zur I/O-Versorgung der Elektronikmodule. Jedes Busmodul für sich ist dabei aktiver Busteilnehmer, auch ohne
Elektronikmodul. Das Busmodul gibt es in zwei Varianten:
• I/O-Versorgung durchverbunden
• I/O-Versorgung nach links getrennt (für Einspeisemodule)
X20 System Anwenderhandbuch 4.00
Bus Versorgungskontakte
Bus Datenkontakte
I/O-Versorgungskontakte

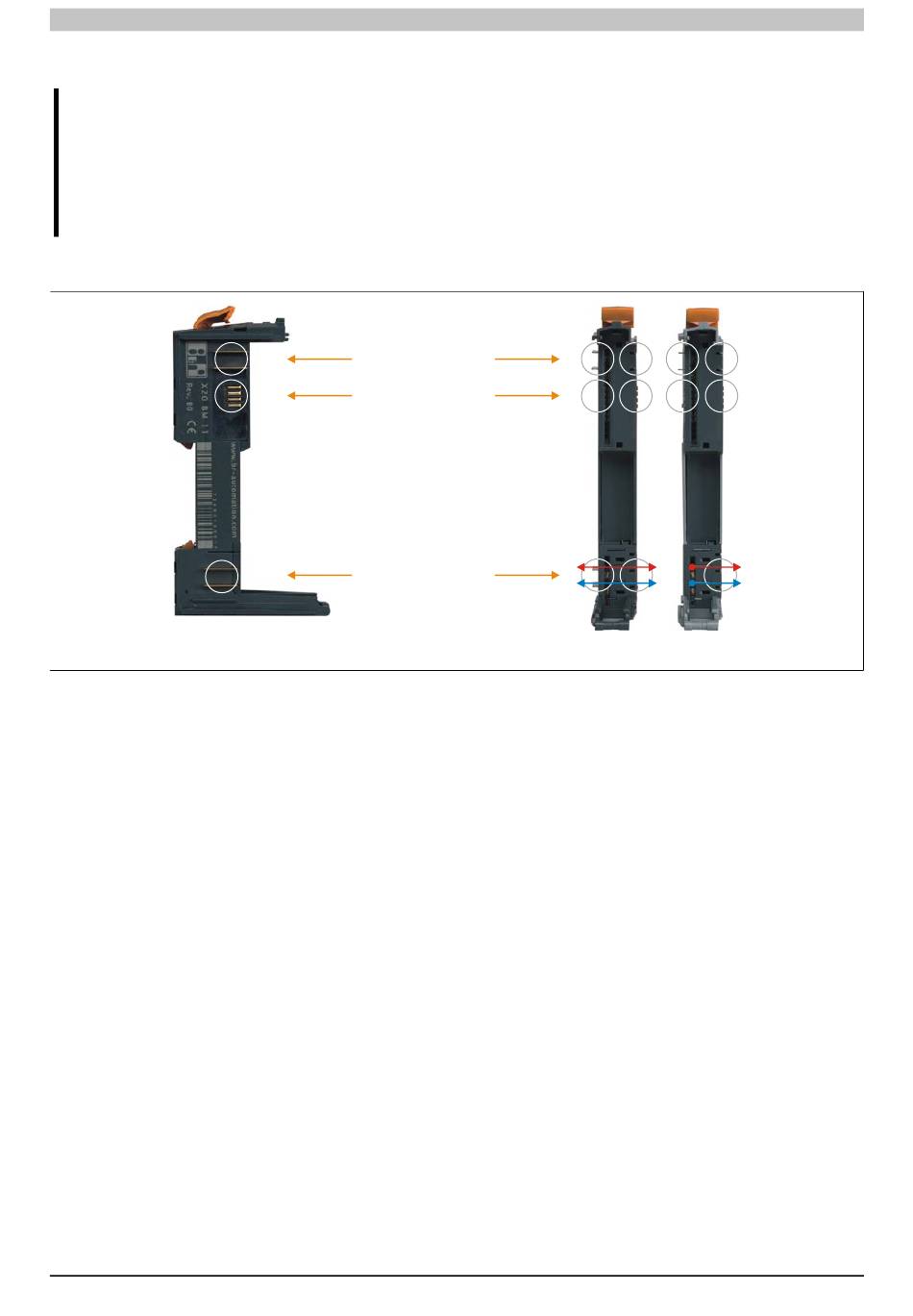

Abbildung 15: Das Busmodul ersetzt im X20 System das Rack
Mechanische und elektrische Konfiguration
X20BM11 X20BM01
