6 Montage und Verdrahtung

6.1 Montage

Zur Befestigung der SPS ist eine Hutschiene erforderlich, die der Norm EN 60715 (TH35-7.5) entsprechen muss.
Diese Hutschiene wird leitend an der Schaltschrankrückwand befestigt.
Das aus den Einzelmodulen zusammengestellte Gesamtsystem wird mit offenen Entriegelungshebeln an der ge-
wünschten Position in die Hutschiene eingehängt und durch Schließen der Entriegelungshebel fixiert. Anschlie-
ßend werden die Module mit den vorverdrahteten Feldklemmen bestückt.
Montagearten
Senkrechte Montage

Waagrechte Montage

Schräge Montage
Liegende Montage
Information:
Andere Montagearten sind nicht erlaubt.
6.1.1 Waagrechte Montage
1)
n ... Anzahl der Module

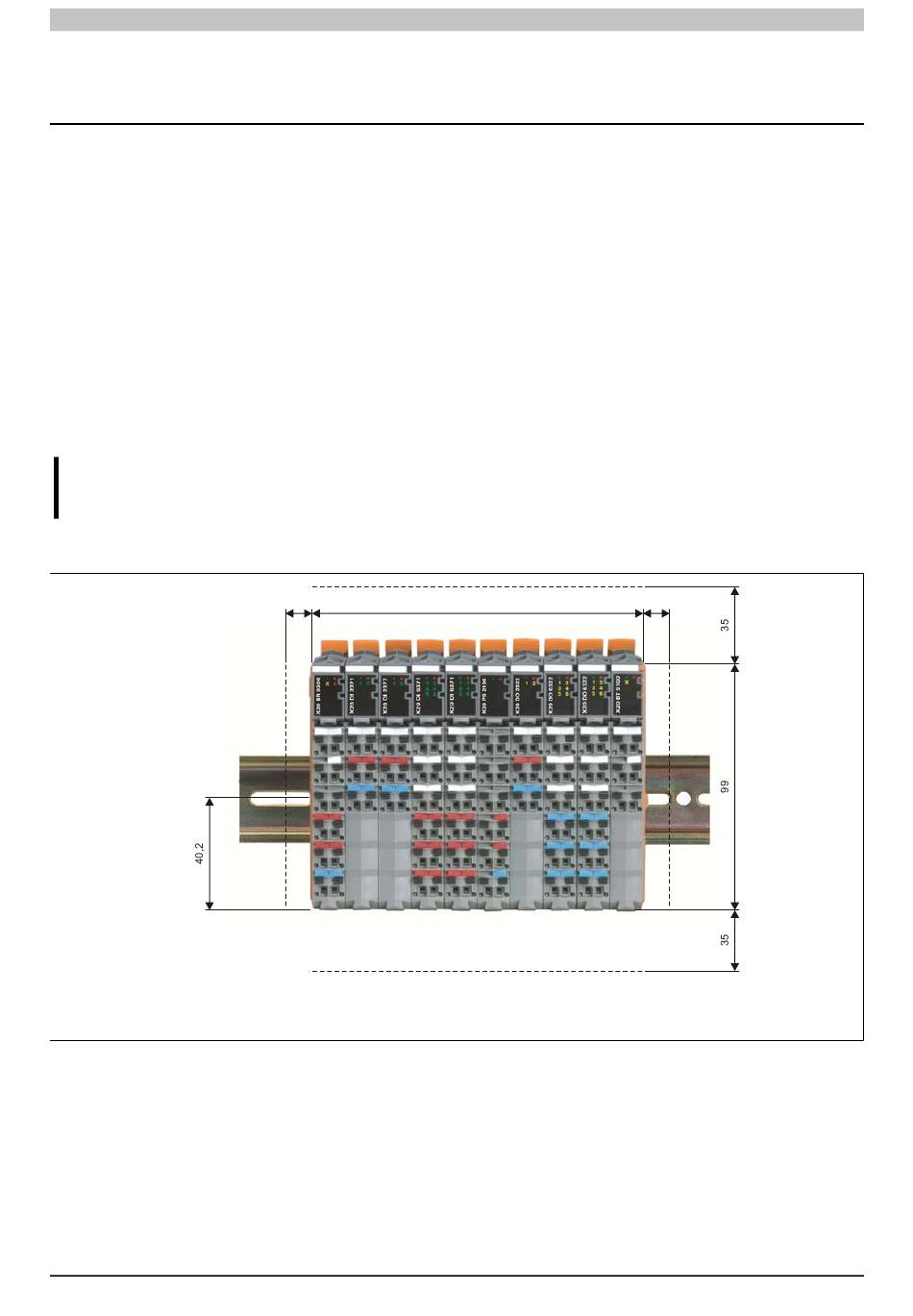

Für eine optimale Kühlung und Luftzirkulation muss oberhalb der Module ein mindestens 35 mm hoher freier Raum
sein. Links und rechts des X20 Systems ist ein Freiraum von 10 mm einzuhalten. Unterhalb der Module ist für die
Kabelführung der Ein- und Ausgänge und der Versorgung ein Raum von 35 mm vorzusehen.
X20 System Anwenderhandbuch 4.00
1)
10
b = n
+0,2
· 12,5
Montage und Verdrahtung
10
97
