Montage und Verdrahtung
6.1.5 Montage bei erhöhten Vibrationsanforderungen (4 g)
Zur Erfüllung erhöhter Vibrationsanforderungen sind, unabhängig von der horizontalen oder vertikalen Ausrichtung
des X20 Systems, folgende Zusatzmaßnahmen notwendig:
1. Schaumstoffband über die gesamte Länge der Modulkonfiguration unter die Oberkante aufkleben.
2. Zusätzliche Fixierung mit speziellen Endklammern links und rechts (Schaumstoffband lt. Bild ergänzen).
3. Bei CPU´s mit wechselbarer Batterie muss ein Schaumstoffband an der Innenseite der Batterieabdeckung
zur zusätzlichen Fixierung der Batterie angebracht werden.
4. Im Falle freier Steckplätze, Leergehäuse einsetzen, um eine effektive Klemmung der Steuerung zu gewähr-
leisten.
5. Vorschriftsmäßige Zugentlastung aller Leitungen

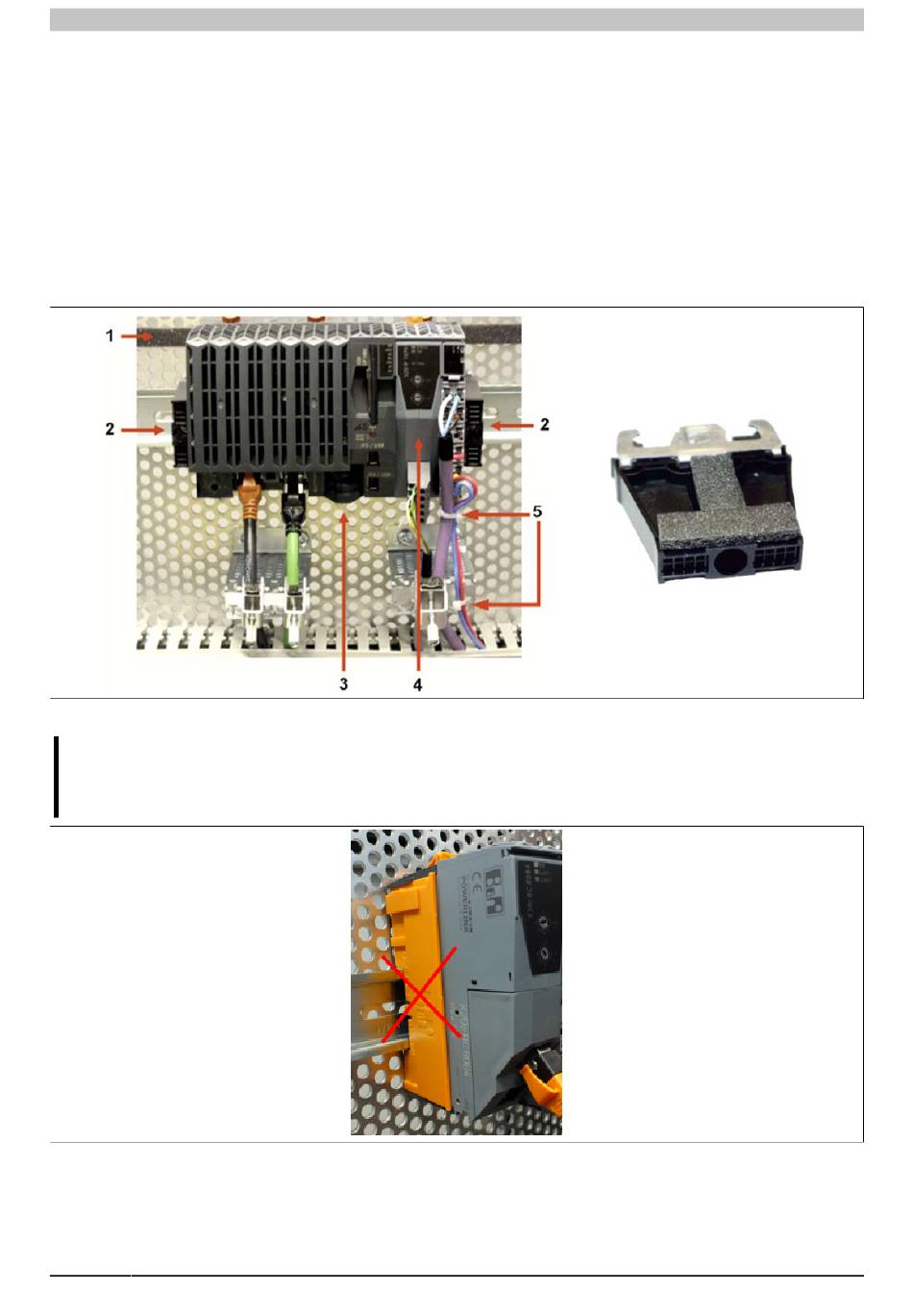

Abbildung 2: X20 System - Montage bei erhöhten Vibrationsanforderungen (4 g) und Endklammer
Achtung!
Die bei diversen X20 Modulen anzubringenden Abschlussplatten sind für die "Montage bei erhöhten
Vibrationsanforderungen (4 g)" zu entfernen!
100
Abbildung 3: X20 System - Abschlussplatten entfernen
X20 System Anwenderhandbuch 4.00
