Mechanisches Handling

8.6 X20 System erweitern

Wenn ein bestehendes X20 System nach rechts erweitert werden soll, muss die rechte Abschlussplatte abgenom-
men werden.

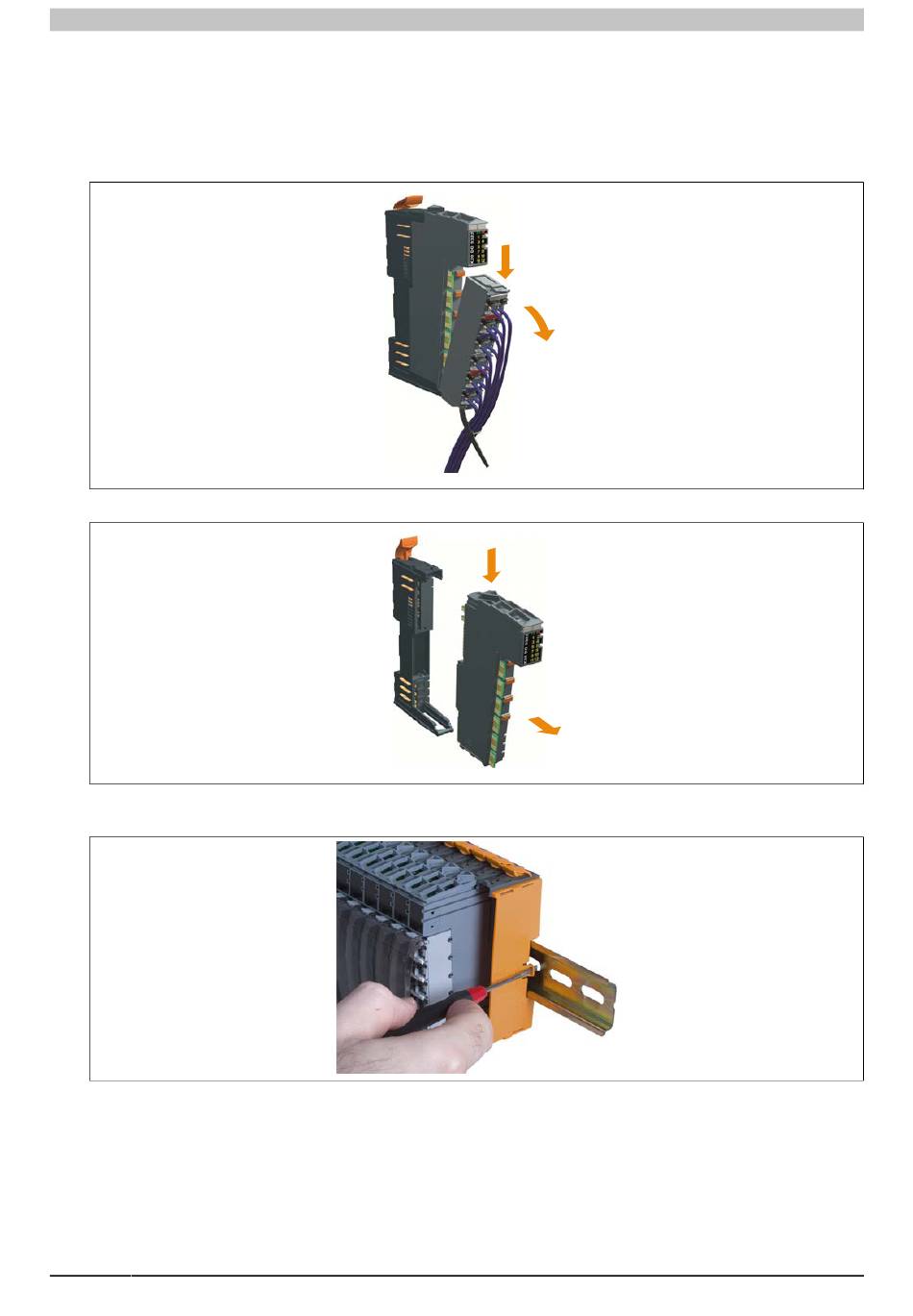

1. Feldklemme am äußerst rechts liegenden Modul abstecken. Dazu den Verriegelungshebel der Feldklemme
nach unten drücken ① und die Feldklemme nach vorne herausdrehen ②.
2. Verriegelungshebel des Elektronikmoduls nach unten drücken ① und das Elektronikmodul abnehmen ②.
3. Verriegelungshebel der rechten Abschlussplatte mit Schraubendreher hochziehen und Abschlussplatte vom
Busmodul abziehen.
4. Jetzt können wie in der Zusammenbauvariante 2 beschrieben, weitere Module montiert werden (siehe
riante 2" auf Seite
166
160).
①
②
①
②
