8.8.2 Klemmencodierung

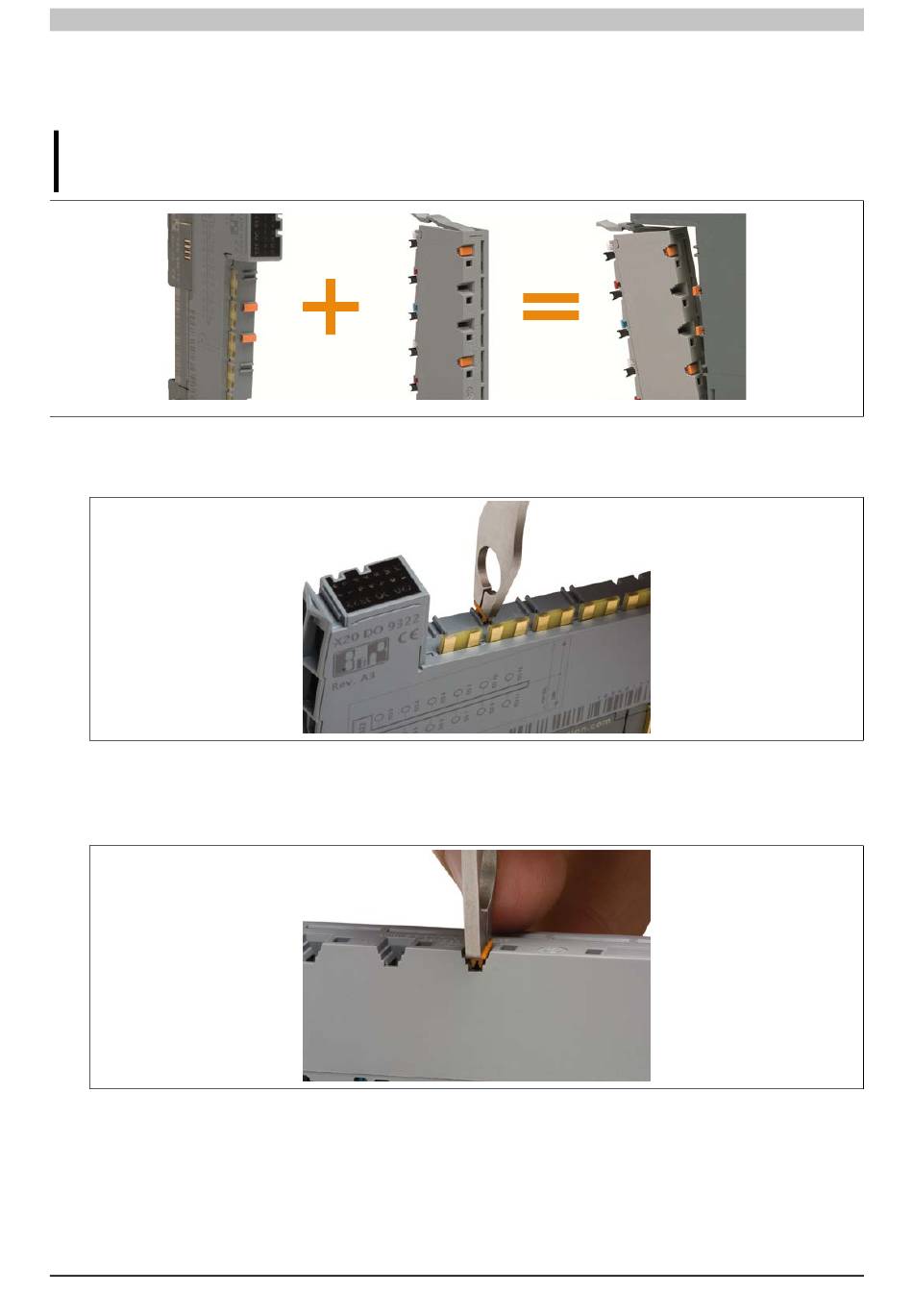

Um Fehlfunktionen zu vermeiden, können die Feldklemmen des X20 Systems codiert werden. Das Stecken von
Feldklemmen an ein nicht zugehöriges Elektronikmodul wird dadurch verhindert.
Information:
Eine Klemmencodierung ist bei doppelbreiten Modulen (z. B. X20CM4810) nicht möglich!
1. Mit der Einfachklinge des Beschriftungshilfswerkzeugs ein Bezeichnungsschild abtrennen (vergleiche mit
"Kennzeichnung der Klemmstelle" auf Seite
2. Bezeichnungsschild mittig auf den Aufnehmer des Elektronikmoduls setzen.
3. Beschriftungshilfswerkzeug mit einem Winkel von 90° zum Elektronikmodul ansetzen und durch Druck auf
das Beschriftungshilfswerkzeug die Haltefüßchen des Bezeichnungsschildes in den Aufnehmer pressen.
4. Mit der Einfachklinge des Beschriftungshilfswerkzeugs ein Bezeichnungsschild abtrennen.
5. Bezeichnungsschild wie abgebildet auf den Aufnehmer an der Feldklemmenrückseite aufsetzen.
X20 System Anwenderhandbuch 4.00
171).
Mechanisches Handling
