Zubehör • Kabel
8.5.1.7 Kabelanschluss
Das SDL-Kabel flex mit Extender muss in richtiger Richtung zwischen B&R Industrie PC und Automation Panel
Displayeinheit angeschlossen werden. Zu diesem Zweck ist die Signalrichtung auf der Extender Unit abgebildet.
B&R Industrie PC

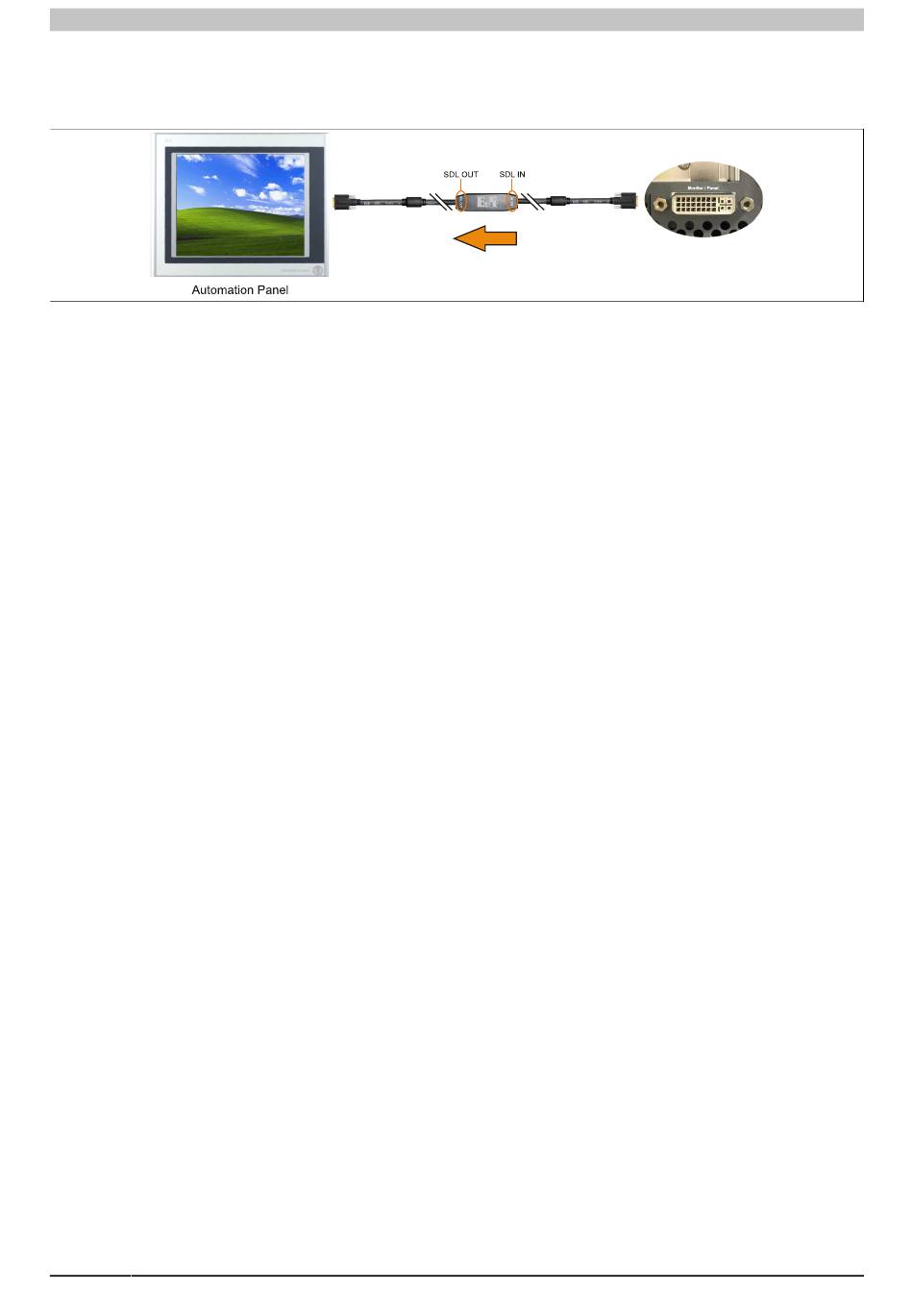

Abbildung 199: Beispiel für die Signalrichtung für das SDL Kabel flex mit Extender
350
Automation PC 910 Anwenderhandbuch V 1.35
