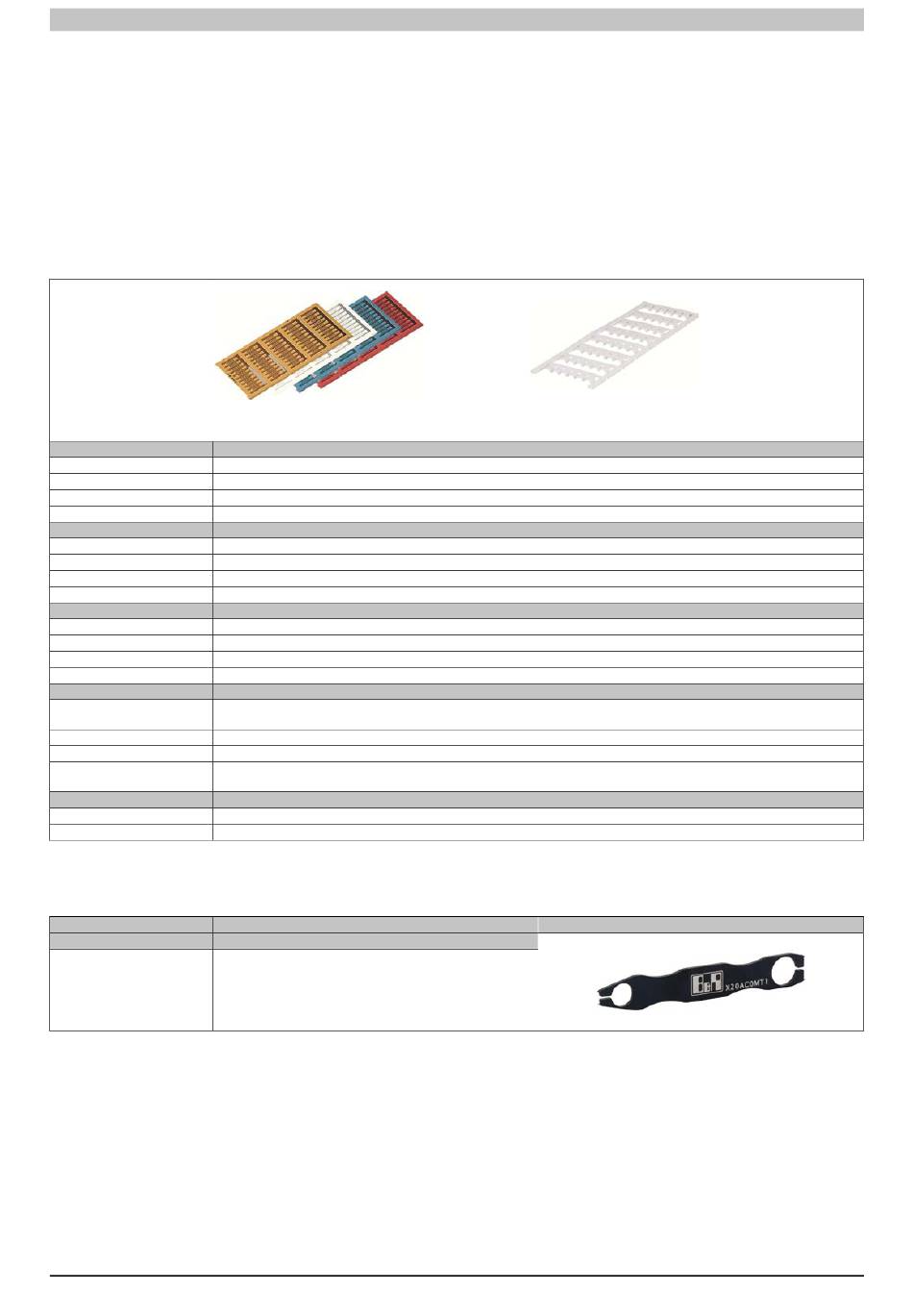

8.9.3 Beschriftung von Klemmstellen

Für die Beschriftung von Klemmstellen sind folgende Komponenten erforderlich:
• Klemmenkennzeichnung
• Beschriftungshilfswerkzeug
Klemmenkennzeichnung
Jede Klemmstelle ist direkt an der Klemme eindeutig gekennzeichnet. Zusätzlich können Bezeichnungsschilder
zur individuellen Klemmenbeschriftung montiert werden.
Für die Montage wird das Beschriftungshilfswerkzeug benötigt.
X20 Kennzeichnung unbeschriftet (10,4 x 2,4 mm)
X20AC0M01 X20 Kennzeichnung unbeschriftet weiß, komplett für 16 Module
X20AC0M02 X20 Kennzeichnung unbeschriftet rot, komplett für 16 Module
X20AC0M03 X20 Kennzeichnung unbeschriftet blau, komplett für 16 Module
X20AC0M04 X20 Kennzeichnung unbeschriftet orange, komplett für 16 Module
X20 Kennzeichnung beschriftet (10,4 x 2,4 mm)
X20AC0M11 X20 Kennzeichnung beschriftet weiß, komplett für 16 Module, Beschriftung: Modul (module 1 bis 16), Klemme (1 bis 192)
X20AC0M12 X20 Kennzeichnung beschriftet rot, komplett für 16 Module, Beschriftung: +24V
X20AC0M13 X20 Kennzeichnung beschriftet blau, komplett für 16 Module, Beschriftung: GND
X20AC0M14 X20 Kennzeichnung beschriftet orange, komplett für 16 Module, Beschriftung: Modul (module 1 bis 16), Klemme (1 bis 192)
X20 Kennzeichnung unbeschriftet, 10 Stück Packung (10,4 x 2,4 mm)
X20AC0M01.0010 X20 Kennzeichnung unbeschriftet weiß, komplett für 16 Module, 10 Stk. Packung
X20AC0M02.0010 X20 Kennzeichnung unbeschriftet rot, komplett für 16 Module, 10 Stk. Packung
X20AC0M03.0010 X20 Kennzeichnung unbeschriftet blau, komplett für 16 Module, 10 Stk. Packung
X20AC0M04.0010 X20 Kennzeichnung unbeschriftet orange, komplett für 16 Module, 10 Stk. Packung
X20 Kennzeichnung beschriftet, 10 Stück Packung (10,4 x 2,4 mm)
X20AC0M11.0010 X20 Kennzeichnung beschriftet weiß, komplett für 16 Module, 10 Stk. Packung, Beschriftung: Modul (module 1 bis 16), Klemme
(1 bis 192)
X20AC0M12.0010 X20 Kennzeichnung beschriftet rot, komplett für 16 Module, 10 Stk. Packung, Beschriftung: +24V
X20AC0M13.0010 X20 Kennzeichnung beschriftet blau, komplett für 16 Module, 10 Stk. Packung, Beschriftung: GND
X20AC0M14.0010 X20 Kennzeichnung beschriftet orange, komplett für 16 Module, 10 Stk. Packung, Beschriftung: Modul (module 1 bis 16), Klemme
(1 bis 192)
X20 Kennzeichnung groß unbeschriftet (10,4 x 7,0 mm)
X20AC0M21 X20 Kennzeichnung groß unbeschriftet weiß, komplett für 48 Module
X20AC0M21.0010 X20 Kennzeichnung groß unbeschriftet weiß, komplett für 48 Module, 10 Stk. Packung
Beschriftungshilfswerkzeug
Das Beschriftungshilfswerkzeug wird zur Montage der Bezeichnungsschilder benötigt.
Bestellnummer Kurzbeschreibung
Beschriftungshilfswerkzeug
X20AC0MT1 X20 Beschriftungshilfswerkzeug für X20 Kennzeichnungssys-
tem
X20 System Anwenderhandbuch 4.00
X20AC0M0x / X20AC0M1x
Mechanisches Handling
X20AC0M21
Abbildung
