12.8 Die Flatstream-Kommunikation

12.8.1 Einleitung

Für einige Module stellt B&R ein zusätzliches Kommunikationsverfahren bereit. Der "Flatstream" wurde für X2X
und POWERLINK Netzwerke konzipiert und ermöglicht einen individuell angepassten Datentransfer. Obwohl das
Verfahren nicht unmittelbar echtzeitfähig ist, kann die Übertragung effizienter gestaltet werden als bei der zykli-
schen Standardabfrage.
Zyklischer Aufruf
mittels I/O Mapping
B&R CPU
SPS oder
Bus Controller
Azyklischer Aufruf
mittels
Bibliotheksfunktionen
B&R CPU
SPS oder
Bus Controller
Flatstream
B&R CPU
SPS oder
Bus Controller
Durch den Flatstream wird die zyklische bzw. azyklische Abfrage ergänzt. Bei der Flatstream-Kommunikation fun-
giert das Modul als Bridge. Die Anfragen der CPU werden über das Modul direkt zum Feldgerät geleitet.
X20 System Anwenderhandbuch 4.00
X2X
Zyklischer Aufruf
B&R Modul
von Cachewerten Cachewerte
Azyklischer Aufruf
B&R Modul
von Cachewerten
Cachewerte
X2X kompatibler
B&R Modul
Gerätebefehl
als Brücke

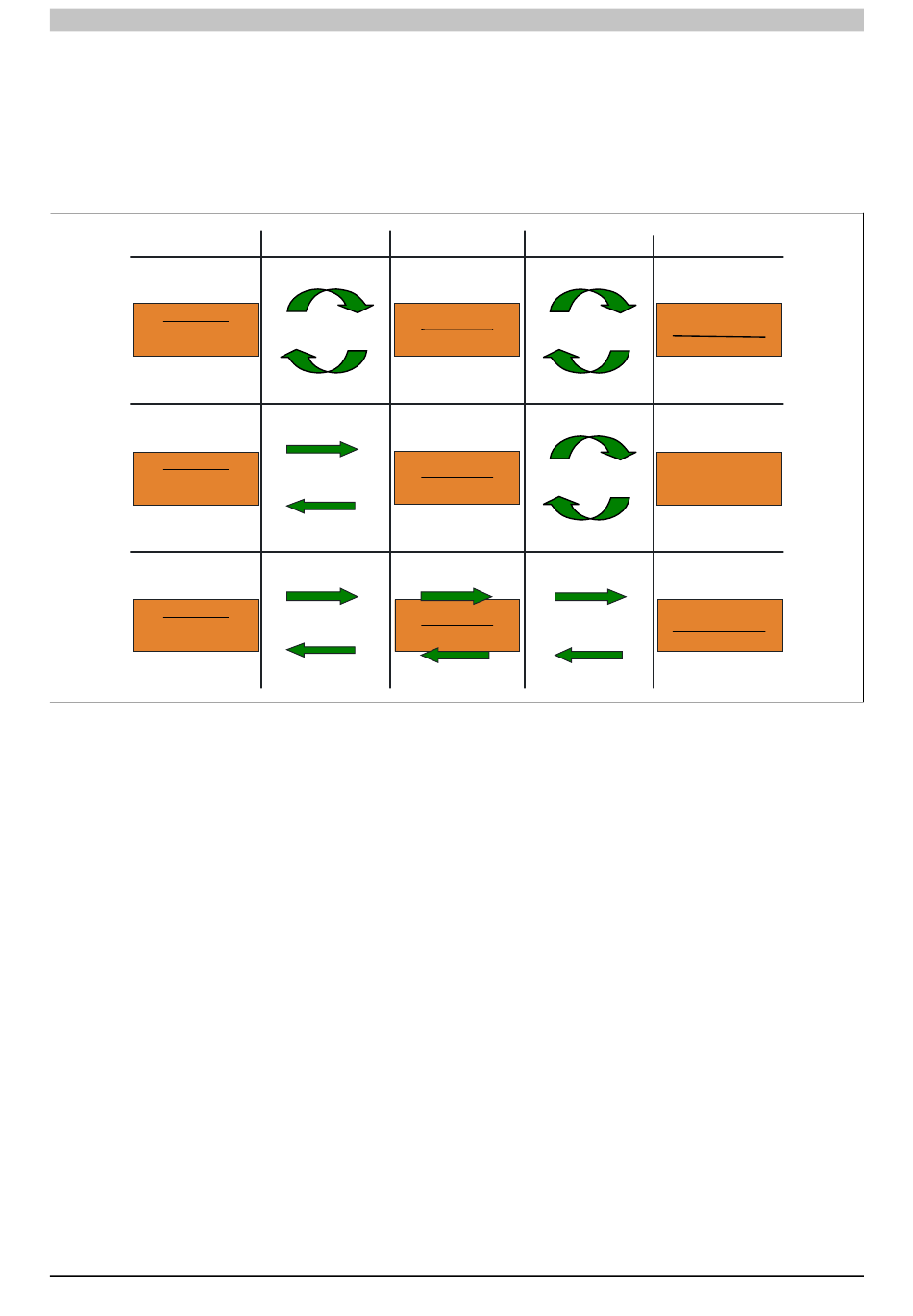

Abbildung 36: 3 Arten der Kommunikation
Zusätzliche Informationen
Feldgerät
Sprache
Zyklische
B&R Feldgerät
Kommunikation
Zyklische
B&R Feldgerät
Kommunikation
Gerätebefehl B&R Feldgerät
