6.3.2 X20 Auflage für Kabelschirm
Die X20 Auflage für den Kabelschirm (Bestellnummer X20AC0SG1) wird an der Feldklemme eingeklinkt und über
einen Kabelschuh am Erdungsanschluss des Busmoduls angesteckt. Mittels Kabelbinder wird der Schirm an das
Erdungsblech gepresst.
Zur bestmöglichen Reduzierung der EMV-Abstrahlung muss der Kabelschirm nach dem Kabelbinder soweit wie
möglich nach oben reichen (siehe Kennzeichnung ① in oben angeführter Zeichnung).

6.3.3 X20 Schirmwinkel

Bestelldaten
Bestellnummer
X20AC0SF7.0010
X20AC0SF9.0010
Der X20 Schirmwinkel wird unterhalb des X20 Systems montiert. Mittels Erdungsklemmen von Fremdherstellern
(z. B. PHOENIX oder WAGO) oder mittels eines Kabelbinders wird der Schirm an den Schirmwinkel gepresst.
Abhängig vom Einsatzfall kann zwischen 2 Längen gewählt werden:
Bestellnummer
X20AC0SF7.0010
X20AC0SF9.0010
X20 System Anwenderhandbuch 4.00

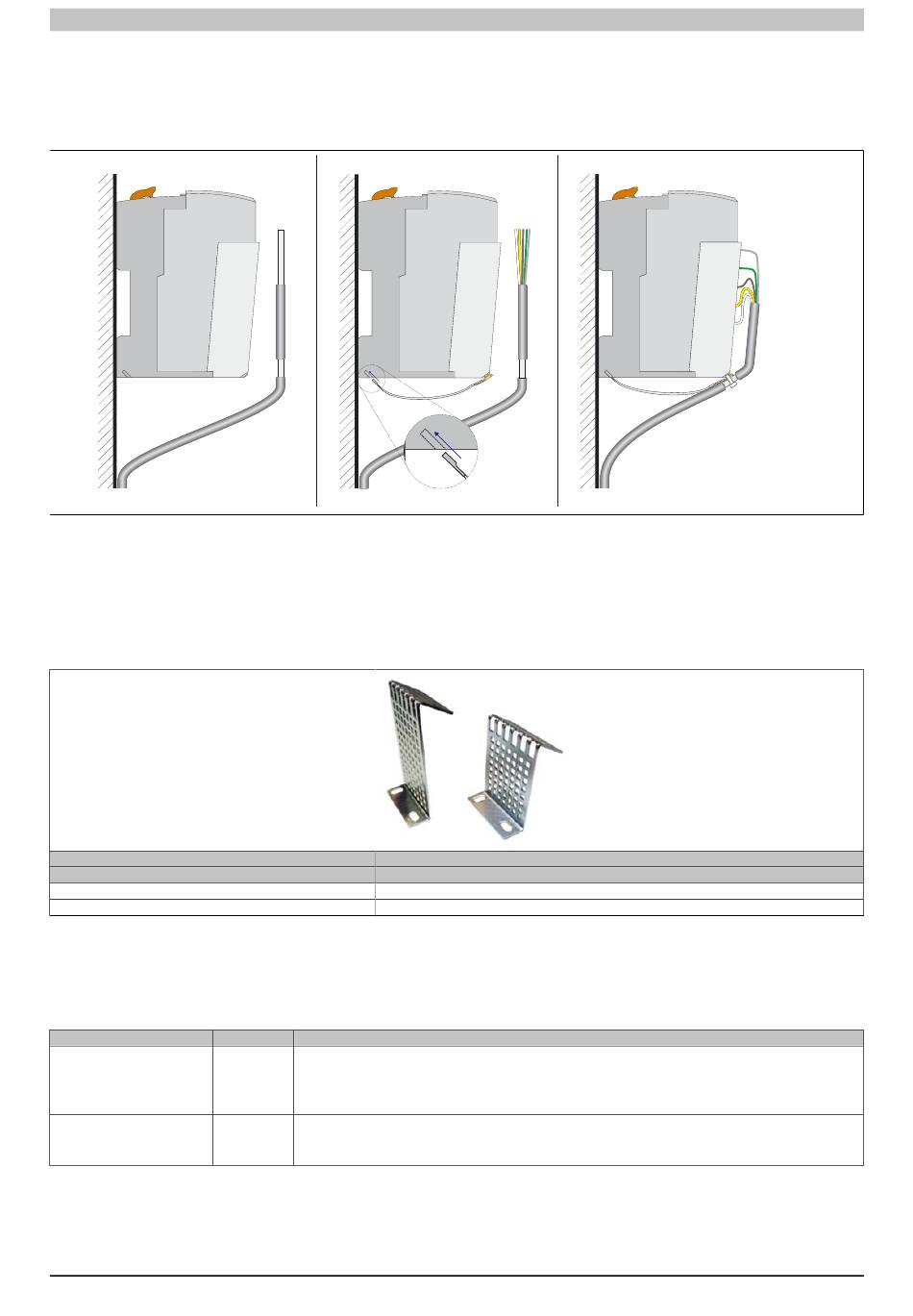

Abbildung 8: Schirmung mittels X20 Auflage für Kabelschirm
Kurzbeschreibung
Schirmwinkel
X20 Schirmwinkel 66 mm 10 Stk.
X20 Schirmwinkel 88 mm 10 Stk.
Tabelle 1: X20AC0SF7.0010, X20AC0SF9.0010 - Bestelldaten
Länge Anwendung
•
66 mm I/O-Module
•
Einspeisemodule
•
Integrierte I/Os bei X20CP13xx
•
On board Schnittstellen bei CPUs
•
88 mm Schnittstellenmodule
•
Bus Controller Module
•
CPUs in der Bauform eines Schnittstellenmoduls
Montage und Verdrahtung
①
