6.4 Verkabelungsvorschrift für X20 Module mit Ethernet Kabel
Einige Module des X20 Systems basieren auf Ethernet. Zur Verkabelung können die von B&R angebotenen
POWERLINK Kabel verwendet werden.
Bestellnummer
X20CA0E61.xxxx
X20CA3E61.xxxx
X67CA0E41.xxxx
X67CA3E41.xxxx
Folgende Verkabelungsvorschriften müssen eingehalten werden:
• CAT5 SFTP Kabel verwenden
• Biegeradius des Kabels einhalten (Datenblatt des Kabels beachten)
• Kabel unterhalb vom Bus Controller fixieren. Die Fixierung muss sich in vertikaler Richtung unter dem
RJ45-Anschluss des Bus Controllers befinden.
Information:
Bei Verwendung der von B&R angebotenen POWERLINK Kabeln wird die Produktnorm EN 61131-2
erfüllt.
Bei darüber hinausgehenden Anforderungen müssen vom Kunden zusätzliche Maßnahmen ergriffen
werden.

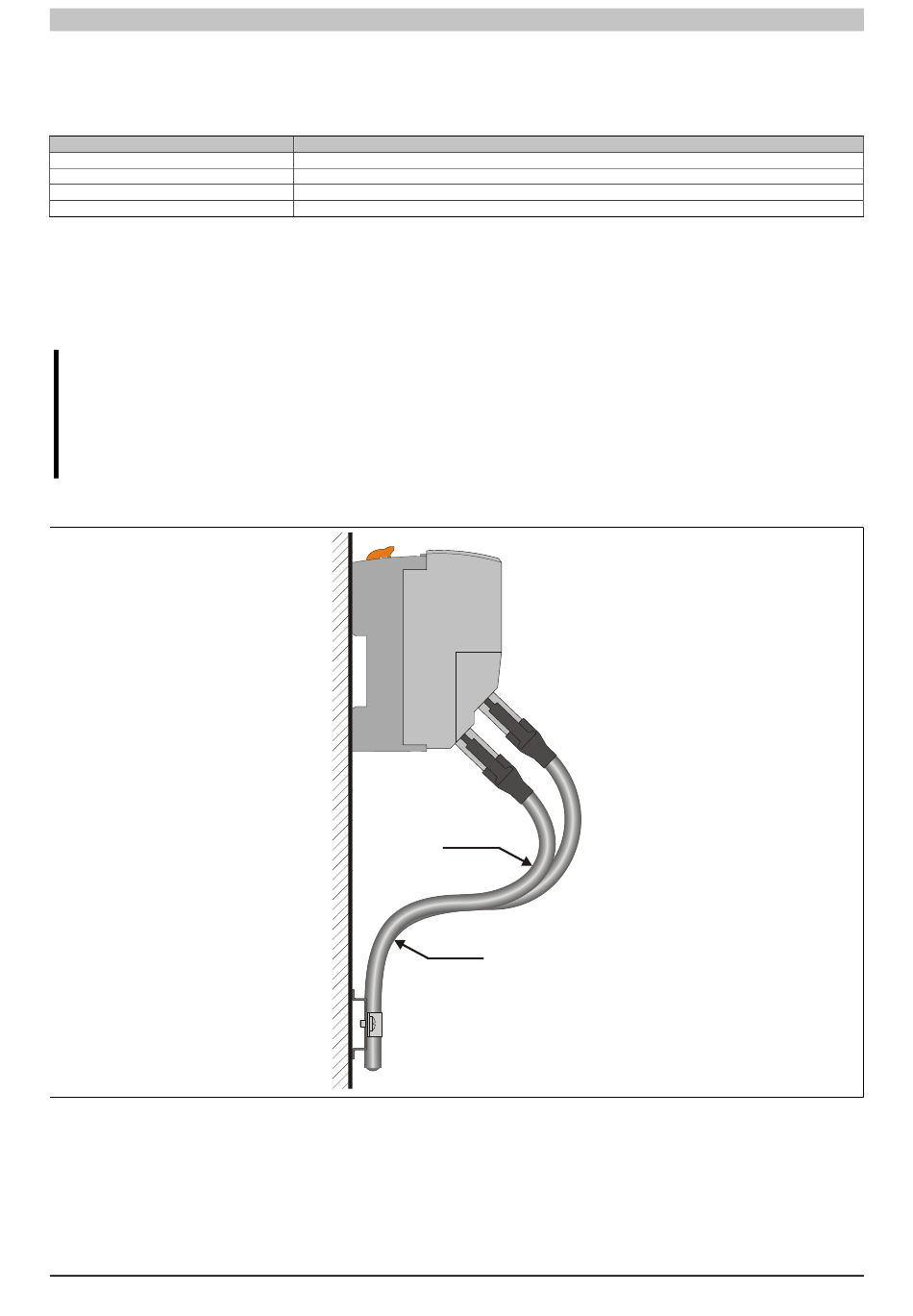

Verkabelungsschema
X20 System Anwenderhandbuch 4.00
Anschlusstechnik
Verbindungskabel RJ45 auf RJ45
Verbindungskabel RJ45 auf RJ45, schleppkettentauglich
Anschlusskabel RJ45 auf M12
Anschlusskabel RJ45 auf M12, schleppkettentauglich
Abbildung 12: Verkabelungsschema für X20 Module mit Ethernet Kabel
r r
≥
min
r r
≥
min
