Mechanische und elektrische Konfiguration

7.2.12 X2X Link Versorgung

Die dezentrale Rückwand X2X Link wird getrennt von den I/Os versorgt. Dadurch wird sichergestellt, dass bei
Spannungsausfall auf der I/O-Seite, z. B. bei Not-Halt, die dezentrale Rückwand nicht ausfällt. Nach ca. 30 Modulen
ist eine Auffrischung mit einem Einspeisemodul für X2X Link notwendig.
Um erhöhte Versorgungssicherheit zu erreichen, ist eine redundante Auslegung der X2X Link Versorgung möglich.
Dazu muss die notwendige X2X Link Leistung ermittelt werden und diese über die entsprechende Anzahl plus
mindestens einem zusätzlichen X2X Link Einspeisemodul abgedeckt werden. Damit ist auch bei Ausfall einer X2X
Link Versorgung die Funktion der dezentralen Rückwand gewährleistet.
Zur richtigen Kalkulation ist folgender Punkt zu beachten:
• Zur Ermittlung der notwendigen X2X Link Leistung ist im Parallelbetrieb mit 75% der Nennleistung der
Einspeisemodule zu kalkulieren
Information:
Bei nicht redundanter Auslegung der X2X Link Versorgung bzw. beim kompletten Ein- oder Ausschal-
ten der X2X Link Versorgung eines X20 Modulblocks hat dieses für alle Einspeisemodule gleichzeitig
zu erfolgen.
7.2.12.1 Beispiel für erweiterte X2X Link Versorgung
Durch Verwendung verschiedener Versorgungen für die Einspeisemodule ist der Aufbau von Potenzialgruppen
möglich.
T 1 A
U1/24 VDC
U2/24 VDC
1) Empfohlen zur Leitungsabsicherung.
Das Einspeisemodul X20PS3300 versorgt X2X Link und I/O, das Einspeisemodul X20PS2100 versorgt nur I/O.
114
X2X
I/O
Link
1)
T 10 A

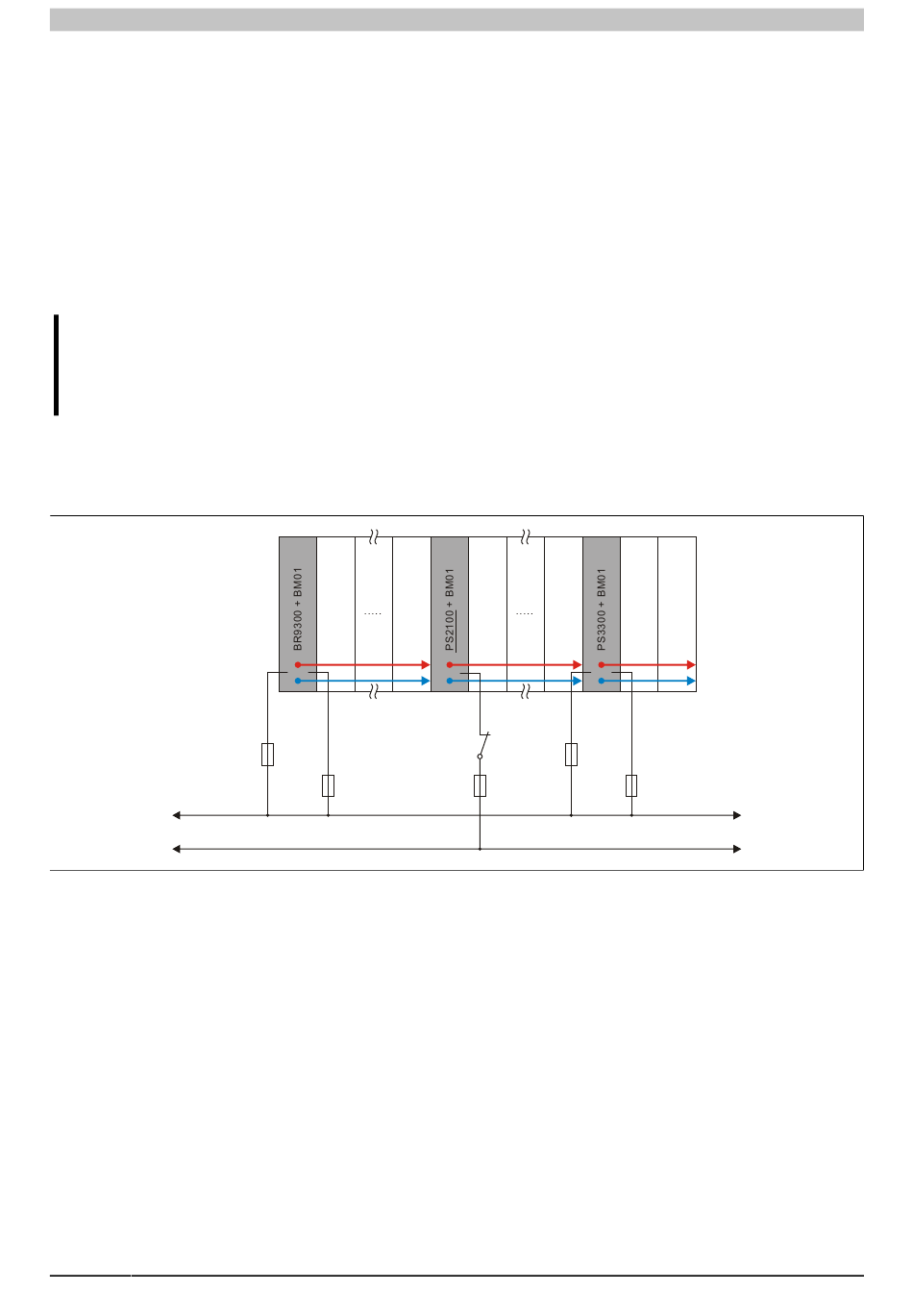

Abbildung 17: Beispiel für erweiterte X2X Link Versorgung
X2X
I/O I/O
Link
1)
T 1 A
T 10 A T 10 A
