Mechanisches Handling

8.3.2 Variante 2

Das X20 System wird direkt auf der Hutschiene montiert und zusammengebaut.
1. Schutzverpackung der X20 Module entfernen. Module auf offensichtliche mechanische Beschädigungen kon-
trollieren.

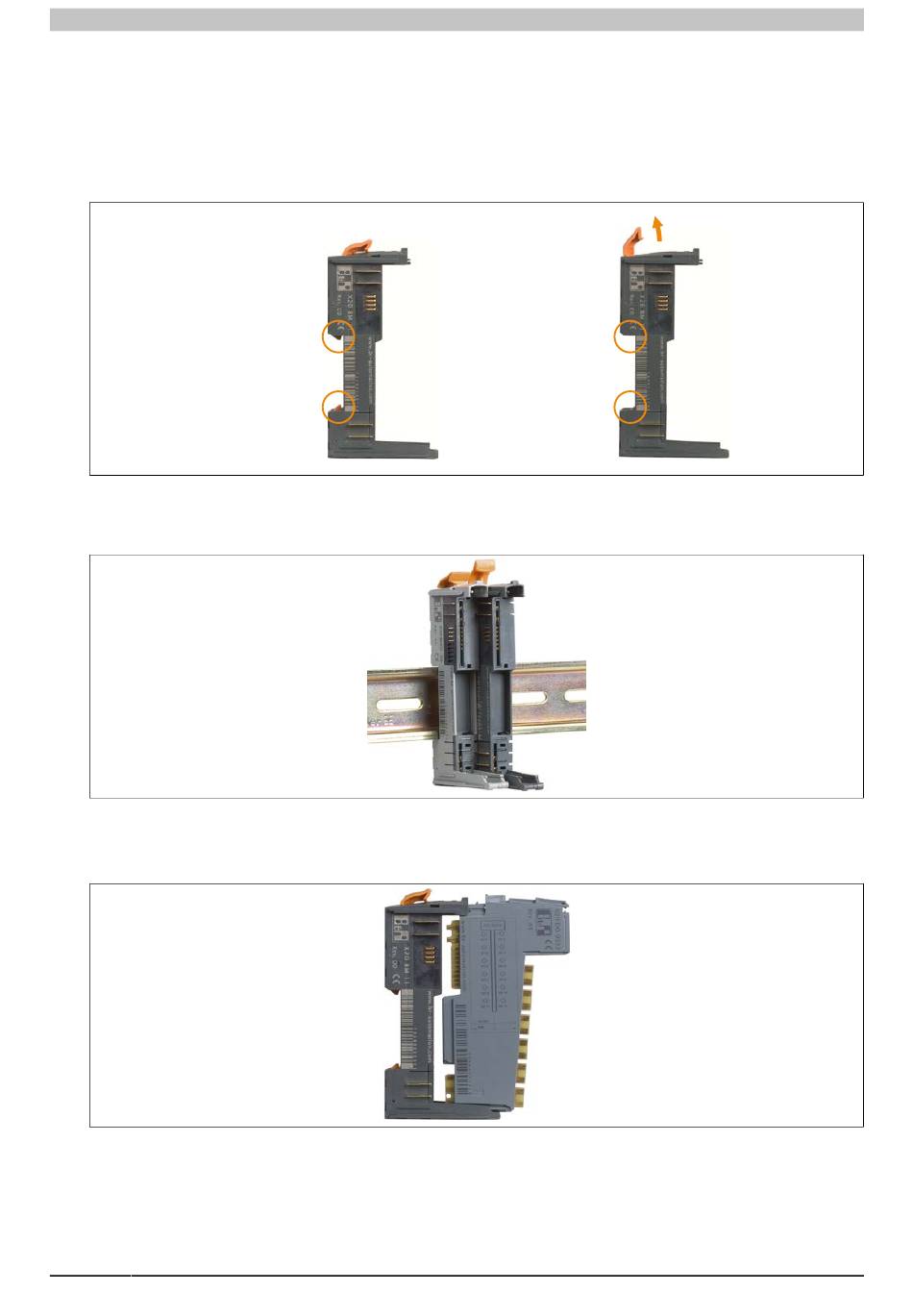

2. Bei allen Busmodulen den Verriegelungshebel ganz nach oben drücken. Dadurch wird der Verriegelungs-
mechanismus für die Hutschienenmontage geöffnet.
3. Erstes Busmodul an der gewünschten Position in die Hutschiene einhängen und durch Herunterdrücken des
Verriegelungshebels den Verriegelungsmechanismus schließen.
4. Das nächste Busmodul in die Führungen des bereits montierten Busmoduls stecken.
5. Busmodul bis zur Hutschiene schieben und durch Herunterdrücken des Verriegelungshebels sichern.
6. Mit den restlichen Busmodulen wie zuvor beschrieben fortfahren.
7. Zugehöriges Elektronikmodul in die Führungen des äußerst links liegenden Busmoduls stecken.
160
Verriegelungs-
mechanismus
geschlossen
Verriegelungs-
mechanismus
geöffnet
