Dimensionierung

5 Dimensionierung
5.1 Konstruktionsunterstützung
5.1.1 CAD-Unterstützung
Für CAD-Unterstützung sind die Abmessungen in 2D-Darstellung bei den ECAD-Makros enthalten. Für 3D-Dar-
stellung stehen STEP-Daten zur Verfügung.
Die STEP-Daten können von der B&R-Homepage (www.br-automation.com) im Downloadbereich des jeweiligen
Moduls heruntergeladen werden.
5.1.2 Makros für ECAD-Systeme
Die Elektrik einer Maschine muss material- und platzoptimiert ausgeführt werden. Grafische ECAD-Systeme haben
sich dafür als Werkzeug etabliert.
Jedes Modul des X20 Systems wird mit vorgefertigten elektronischen Beschreibungen der mechanischen Maße,
elektrischen Signale und Modulfunktionen geliefert. Diese Makros werden direkt in verbreitete ECAD-Systeme
geladen. Die Verdrahtungspläne werden automatisch vom Projektier- und Programmiersystem Automation Stu-
dio übernommen. Entwurf und Änderungen spiegeln sich sofort auf allen Entwicklungsebenen wider. So gewinnt
man Zeit für die wesentlichen Aufgaben, Fehler werden im Ansatz vermieden. Die beschleunigte Entwicklung,
Programmierung, Wartung und Dokumentation mit dem X20 System senkt Kosten, erhöht die Qualität und steigert
den Umsatz durch früheren Markteintritt.
5.1.3 Druckunterstützung
Systemdrucker und Standardkennzeichnung werden durch entsprechende Druckersoftware unterstützt. Manuell
beschriften, aus Tabellenkalkulation oder direkt aus einer ECAD-Software (sämtliche Verfahren werden unter-
stützt). Software und Drucker entsprechen dem System der Firma Weidmüller.

5.2 Abmessungen

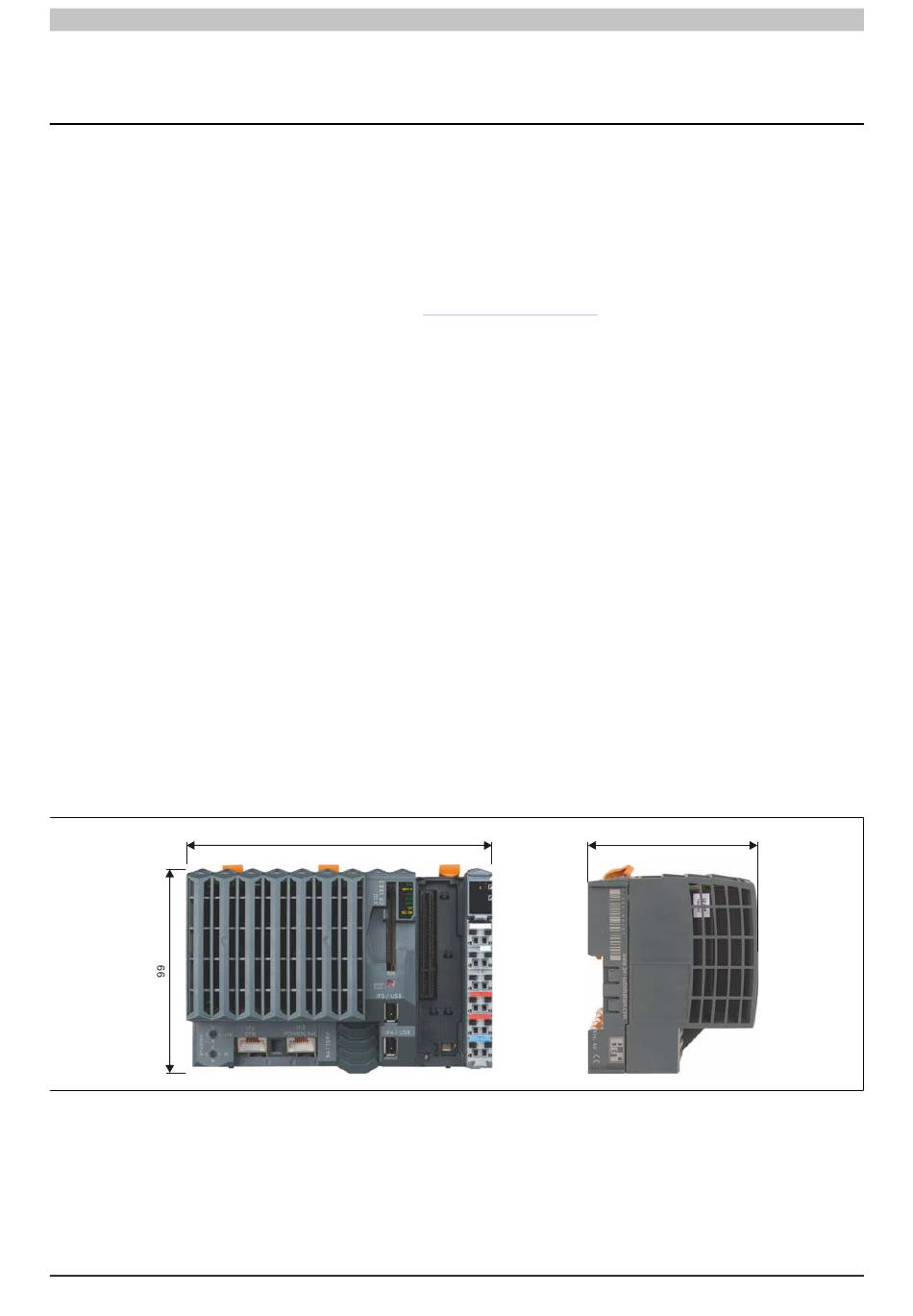

5.2.1 X20 CPUs

CPUs mit einem Steckplatz für Schnittstellenmodule
+0,2
150 85
