8.4 X20 System auf Hutschiene montieren

Um ein zusammengebautes X20 System auf der Hutschiene zu montieren, sind folgende Schritte auszuführen.

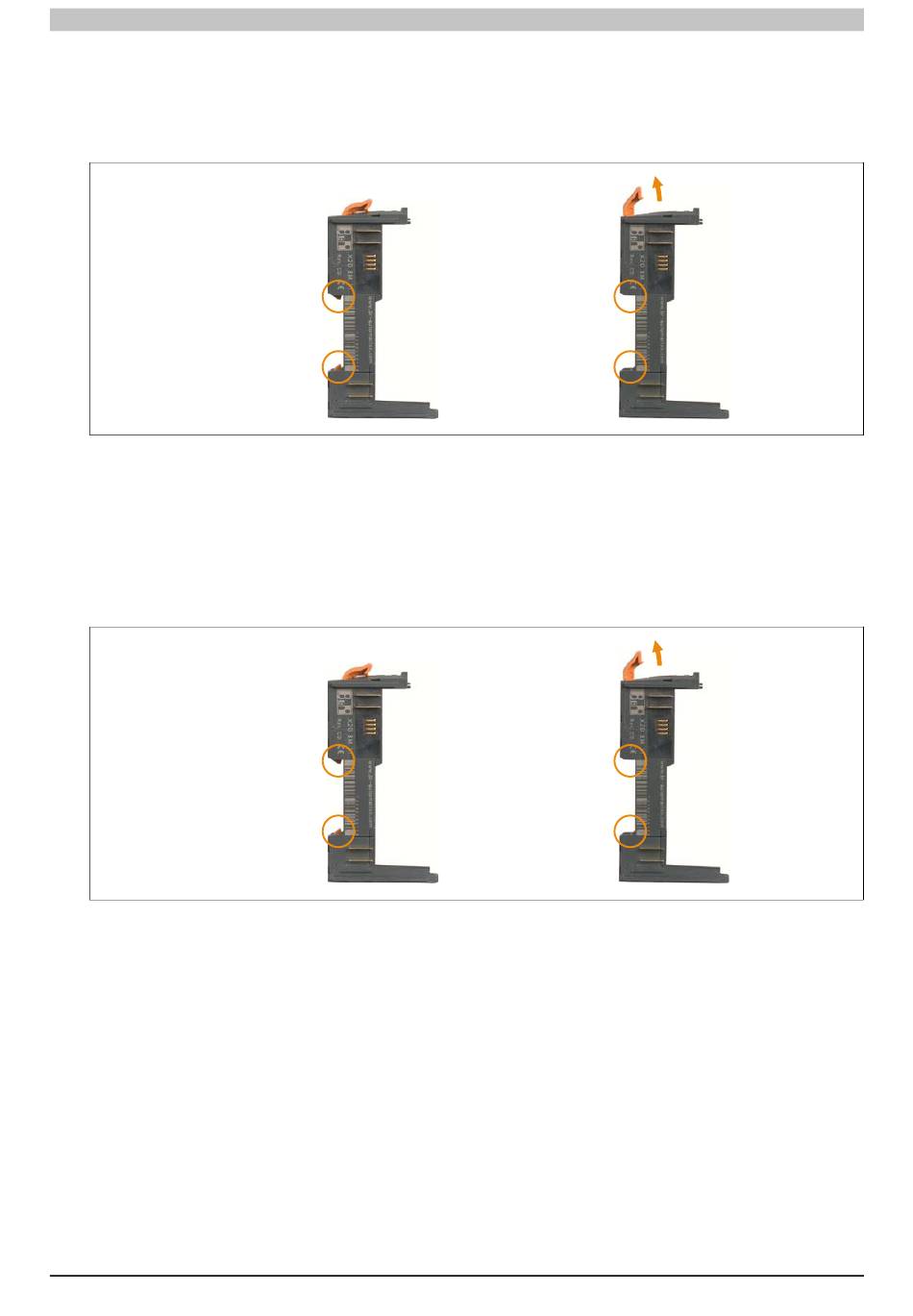

1. Bei allen Busmodulen den Verriegelungshebel ganz nach oben drücken. Dadurch wird der Verriegelungs-
mechanismus für die Hutschienenmontage geöffnet.
2. X20 System an der gewünschten Position in die Hutschiene einhängen und durch Herunterdrücken der Ver-
riegelungshebel den Verriegelungsmechanismus schließen.

8.5 X20 System von Hutschiene demontieren

8.5.1 Komplettes System von der Hutschiene nehmen

1. Bei allen Busmodulen den Verriegelungshebel ganz nach oben drücken. Dadurch wird der Verriegelungs-
mechanismus für die Hutschienenmontage geöffnet.
2. X20 System von der Hutschiene nehmen.
X20 System Anwenderhandbuch 4.00
Verriegelungs-
mechanismus
geschlossen
Verriegelungs-
mechanismus
geschlossen
Verriegelungs-
mechanismus
geöffnet
Verriegelungs-
mechanismus
geöffnet
Mechanisches Handling
