Mechanische und elektrische Konfiguration

7.2.2 X20 System Infrastruktur

Potenzialgruppe Ein Potenzialgruppe Aus 1 Potenzialgruppe Aus 2

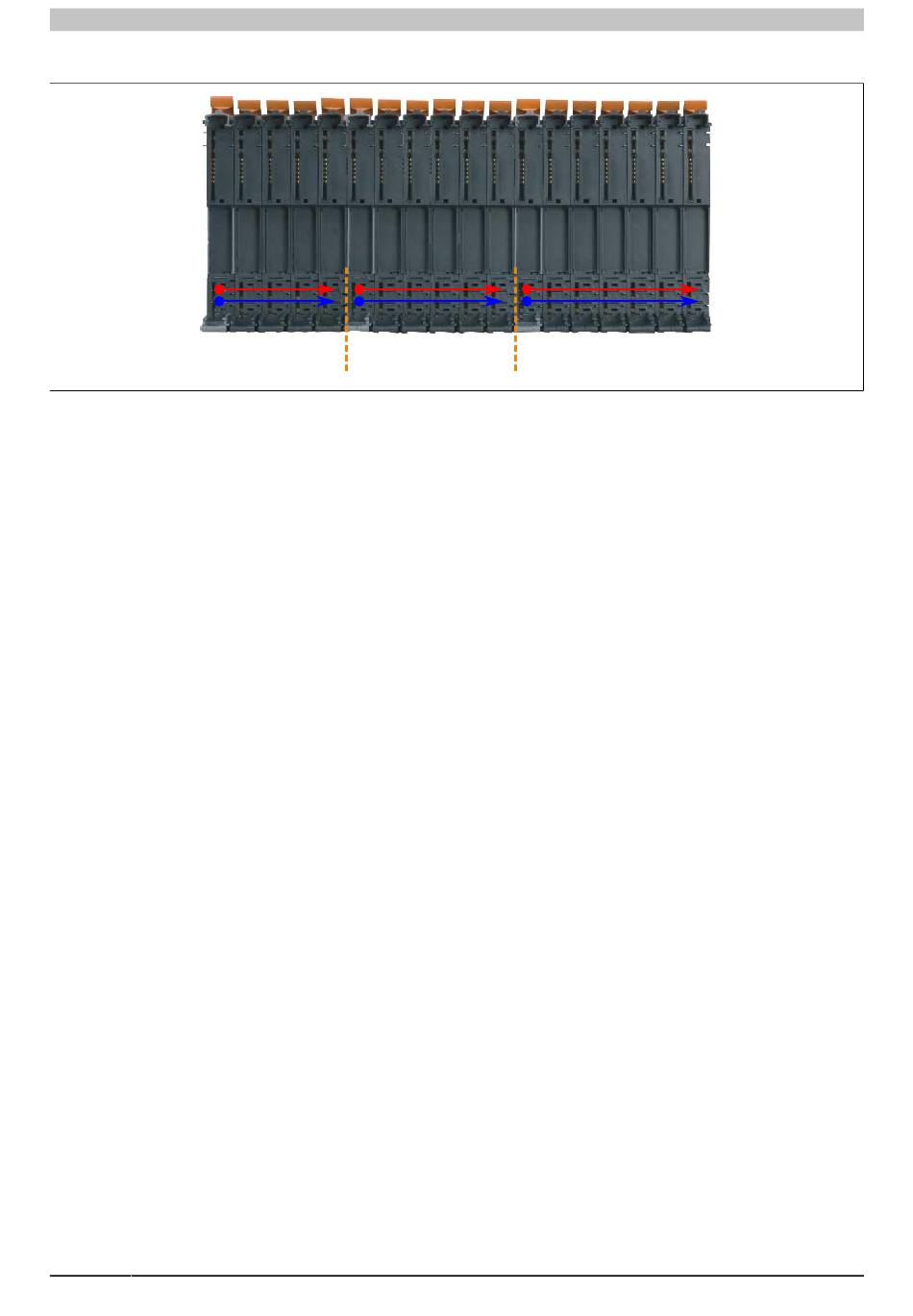

Abbildung 16: Einfache Realisierung verschiedener Potenzialgruppen
Durch entsprechende Anordnung von Einspeisebusmodulen können verschiedene Potenzialgruppen realisiert
werden, z. B. für Eingangsgruppen oder verschiedene Not-Halt-Kreise bei den Ausgängen. Die I/O-Versorgung
wird dabei über Einspeisemodule eingespeist.

7.2.3 Busversorgung

Aufgrund der kompletten galvanischen Trennung der dezentralen X2X Link Rückwand und der I/O-Elektronik muss
in gewissen Abständen die X2X Link Versorgung eingespeist werden. Als erstes übernimmt der Busempfänger
diese Aufgabe. Nach ca. 30 Modulen (für ein Berechnungsbeispiel siehe "Leistungsbilanz" auf Seite 134) ist diese
Versorgung aufzufrischen, es muss ein Versorgungsmodul für den X2X Link gesetzt werden. Auf dem gleichen
Modul kann auch, in getrennter Einspeisung, die I/O-Versorgung angeschlossen werden.

7.2.4 Potenzialgruppen

Die Verbindung der I/O-Versorgung erfolgt über die Busmodule und die Einspeisung mit entsprechenden Einspei-
semodulen. Damit lassen sich sehr einfach Potenzialgruppen z. B. für Eingangs- oder für verschiedene Ausgangs-
gruppen realisieren. Zur Trennung notwendig ist außerdem das entsprechende Busmodul, das die Trennung der
internen I/O-Versorgung realisiert.
