Mechanisches Handling

8.5.2 Einen Modulblock von der Hutschiene nehmen

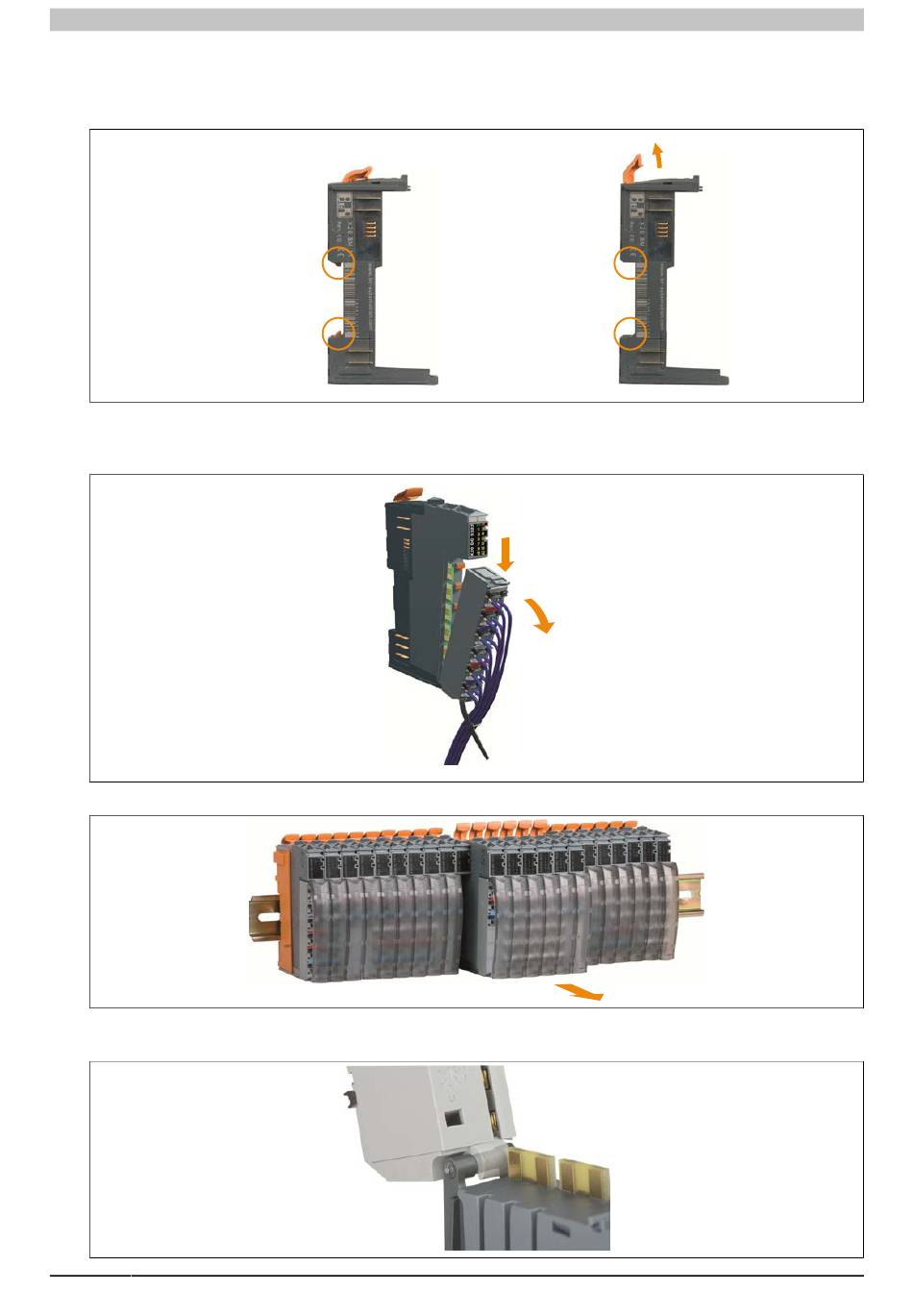

1. Bei allen Modulen, die von der Hutschiene genommen werden sollen, den Verriegelungshebel ganz nach
oben drücken. Dadurch wird der Verriegelungsmechanismus für die Hutschienenmontage geöffnet.
2. Bei dem links vom abzunehmenden Modulblock befindlichen Modul muss die Feldklemme abgenommen
werden. Dazu den Verriegelungshebel der Feldklemme nach unten drücken ① und die Feldklemme nach
vorne herausdrehen ②.
3. Modulblock von der Hutschiene nehmen.
4. Abgenommene Feldklemme wieder auf das Modul stecken. Dazu die Feldklemme in die Aufnehmung des
Busmoduls einhängen.
164
Verriegelungs-
mechanismus
geschlossen
Verriegelungs-
mechanismus
geöffnet
①
②
