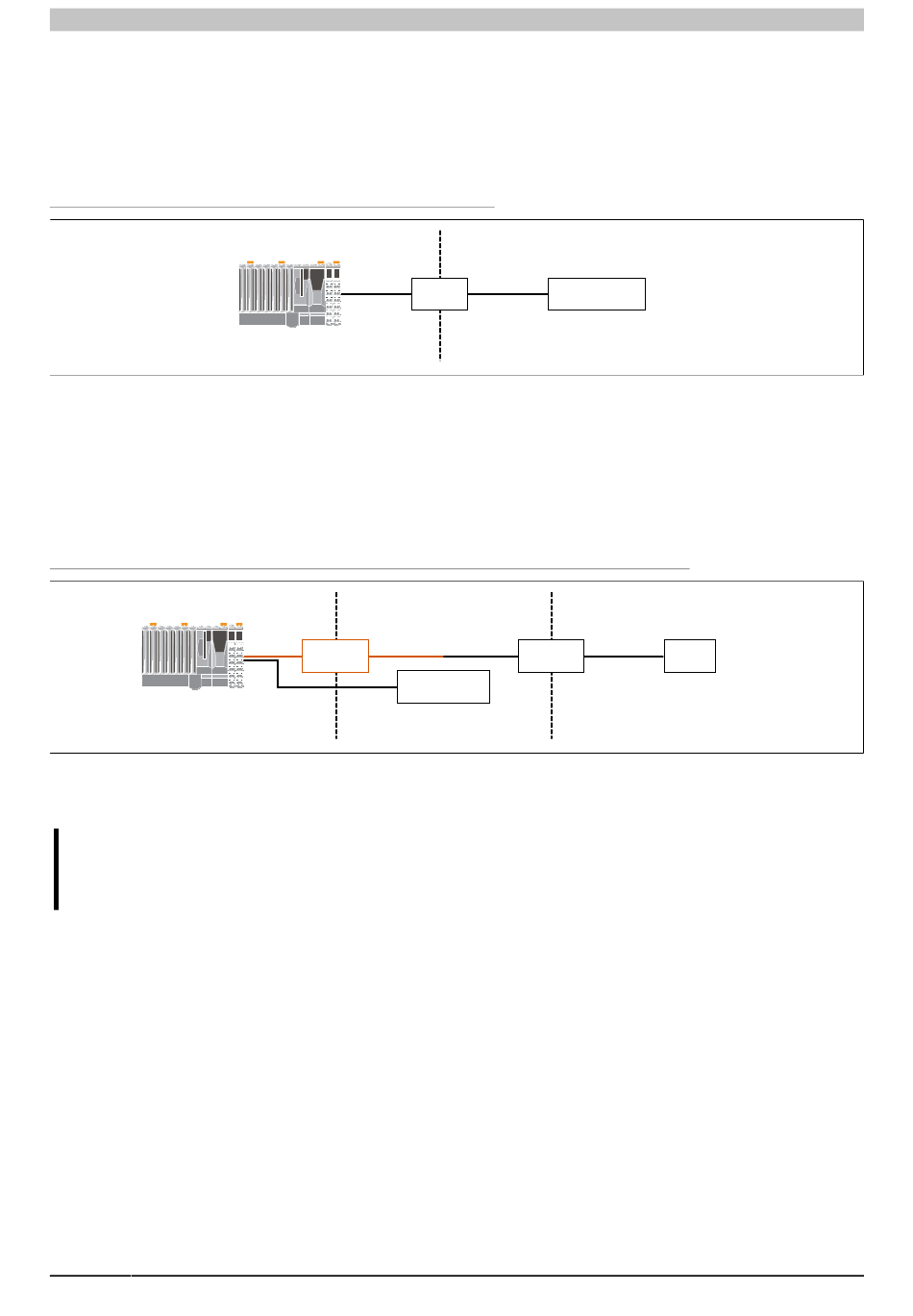

12.3 Temperaturmodule - Messmethoden

Zur Ermittlung der Temperatur gibt es abhängig vom Messbereich 2 unterschiedliche Methoden.
Methode 1: Direkte Messung mit Hilfe eines Messwiderstandes
Das Temperaturmodul misst eine elektrische Größe, die einen direkten Rückschluss auf die aktuelle absolute
Temperatur zulässt.
Messung der absoluten Temperatur in "normaler" Umgebung.
Ein für diese Methode oft verwendeter Messwiderstand ist der PT1000. Im Temperaturbereich von etwa -200°C bis
850°C lässt sich durch Messung des elektrischen Widerstandes die absolute Temperatur am Messpunkt ermitteln.
Methode 2: Indirekte Messung mit Hilfe von Thermoelementen
Thermoelemente kommen in erster Linie dann zur Anwendung, wenn der Einsatz von Messwiderständen nicht
möglich ist, z. B. weil die Umgebung unmittelbar um den Messpunkt aggressive Gase enthält.
Die Messmethode beruht auf der Grundlage des thermoelektrischen Effektes. Das Modul misst eine elektrische
Spannung, aus der sich der Temperaturunterschied ableiten lässt.
Messung des Temperaturunterschieds zwischen "normaler" und aggressiver Umgebung.
CPU
Thermoelement-Module von B&R bereiten den Temperaturwert an der Messstelle als Absolutwert auf. Die gemes-
sene Temperaturdifferenz wird dabei auf eine Temperatur bezogen, die normalerweise an anderer Stelle direkt
gemessen wird (siehe Methode 1).
Information:
Im Idealfall wird die Temperatur an der Stelle, an der das Thermoelement auf ein kostengünstigeres
Kupferkabel übergeht, als Bezugs- oder Kompensationswert verwendet.
218
CPU
Draht
"Normale"
Umgebung
CU-Draht
Vergleichs-
messung
"Normale"
Umgebung
PT1000
Ungünstige/aggressive
Umgebung
TC-Draht TC
