Mechanisches Handling

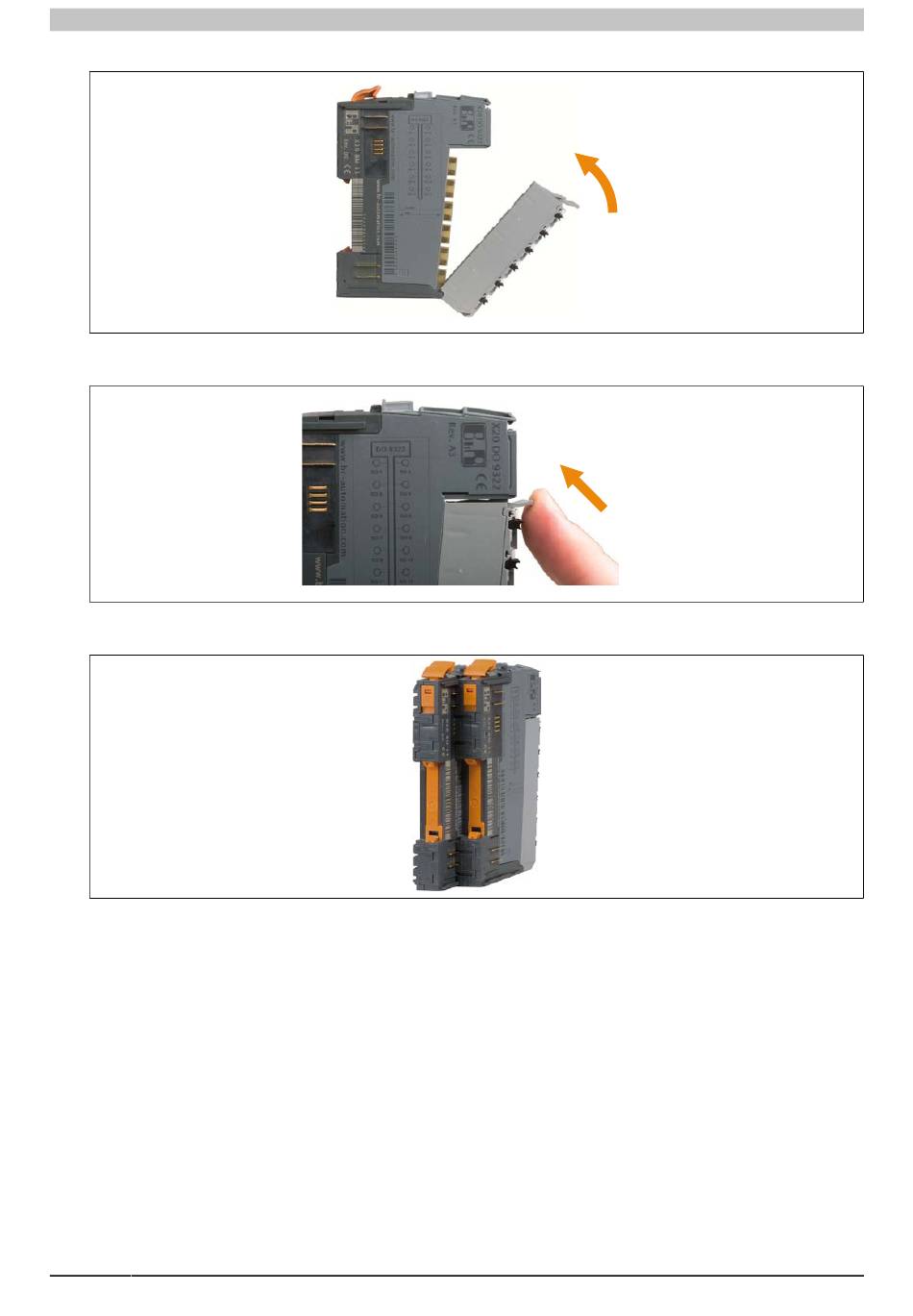

5. Feldklemme nach oben drehen.
6. Die Verriegelung der Feldklemme muss mit einem hörbaren "Klick" einrasten. Falls die Verriegelung nicht
einrastet, muss der Hebel nach oben gedrückt werden.
7. Der Zusammenbau einzelner X20 Module zu einem kompletten X20 System erfolgt von links nach rechts
(Ansicht von vorne). Dazu wird das rechte Modul von hinten in die Führungen des linken Busmoduls gesteckt.
8. Rechtes Modul nach vorne schieben, bis beide Module bündig abschließen.
9. Bis zum vorletzten Modul wie zuvor beschrieben fortfahren.
10.Vom letzten Modul nur das Busmodul in die Führungen des linken Busmoduls stecken.
11. Rechtes Busmodul nach vorne schieben, bis beide Busmodule bündig abschließen.
