7.5 Kombination von X2X Link Systemen

Der X2X Link bildet eine durchgängige dezentrale Rückwand, die sowohl zur Kommunikation zwischen den Bus-
modulen als auch über das X2X Link Kabel verwendet wird. Systeme die auf X2X Link basieren, können beliebig
miteinander kombiniert werden.
7.5.1 Anschlussübersichten
Die folgenden Anschlussübersichten zeigen Kombinationen verschiedener auf X2X Link basierender Systeme.
Die Bestellnummern geben an, welche bei B&R erhältlichen Standardkabel für die Verbindung untereinander ver-
wendet werden können.

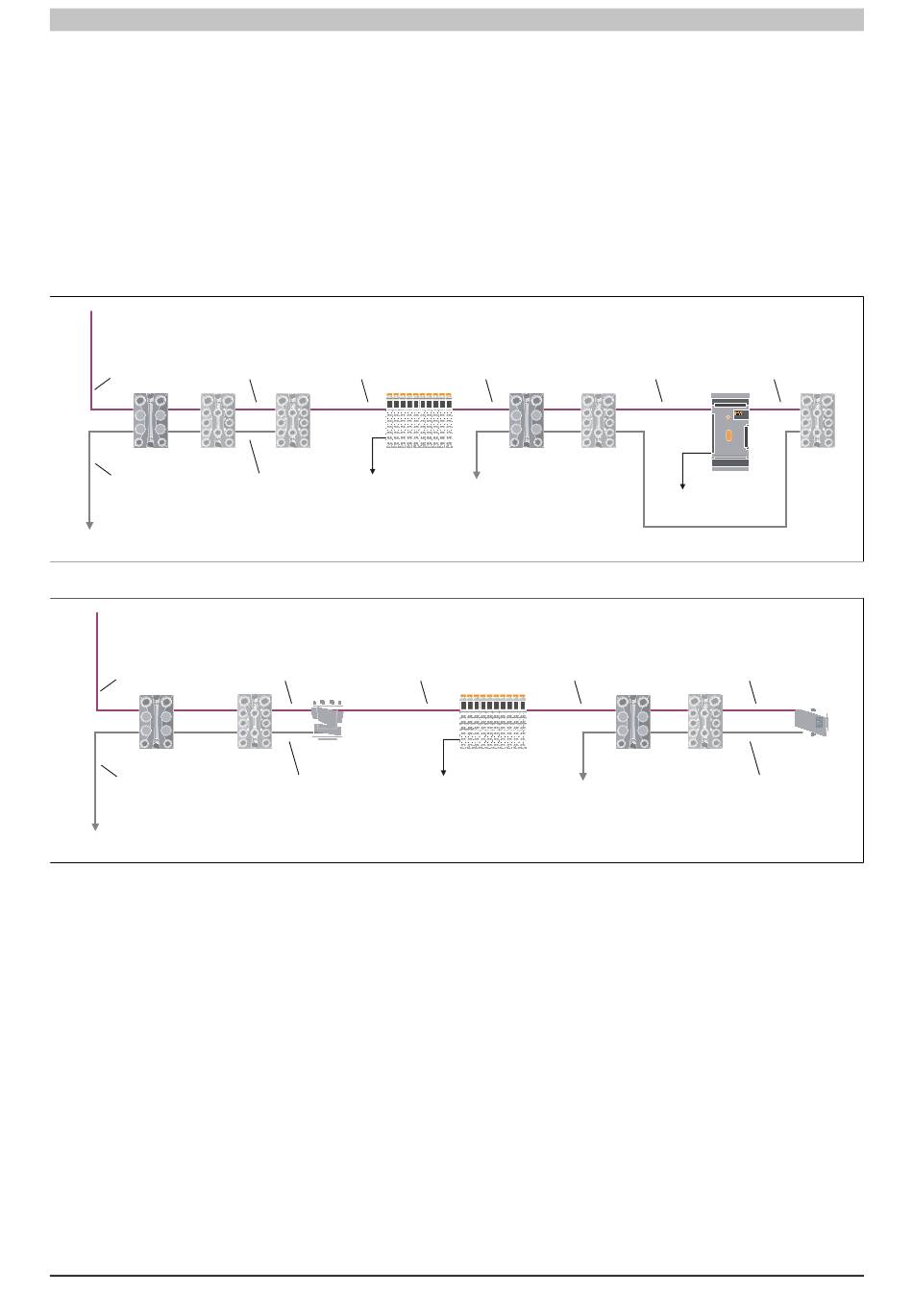

Kombination aus X20, X67 und Compact I/O System

X2X Link X2X Link
Anschlusskabel Verbindungskabel
X67CA0X21.xxxx X67CA0X01.xxxx
X67CA0X31.xxxx X67CA0X11.xxxx
X67PS1300 X67 I/O
I/O-Versorgung
Anschlusskabel
X67CA0P20.xxxx
X67CA0P30.xxxx
24 V

Kombination aus X20, X67 und Ventilanschaltung

X2X Link
Anschlusskabel
X67CA0X21.xxxx
X67CA0X31.xxxx
X67PS1300
I/O-Versorgung
Anschlusskabel
X67CA0P20.xxxx
X67CA0P30.xxxx
24 V
X20 System Anwenderhandbuch 4.00
X2X Link
Offenes Kabel
X67CA0X41.xxxx
X67CA0X51.xxxx
X67 I/O X20 System
I/O-Versorgung 24 V
Verbindungskabel
X67CA0P00.xxxx
X67CA0P10.xxxx
X2X Link X2X Link
Verbindungskabel Offenes Kabel
X67CA0X01.xxxx X67CA0X41.xxxx
X67CA0X11.xxxx X67CA0X51.xxxx
IP67 XV
X67 I/O
I/O-Versorgung
Verbindungskabel
X67CA0P00.xxxx
X67CA0P10.xxxx
Mechanische und elektrische Konfiguration
X2X Link
Anschlusskabel
X67CA0X21.xxxx
X67CA0X31.xxxx
X67PS1300 X67 I/O
24 V
X2X Link
Anschlusskabel
X67CA0X21.xxxx
X67CA0X31.xxxx
X67PS1300
X20 System
24 V
24 V
X2X Link X2X Link
Offenes Kabel Anschlusskabel
X67CA0X41.xxxx X67CA0X21.xxxx
X67CA0X51.xxxx X67CA0X31.xxxx
Compact
I/O System
24 V
X2X Link
Offenes Kabel
X67CA0X41.xxxx
X67CA0X51.xxxx
IP20 XV
X67 I/O
I/O-Versorgung
Offenes Kabel
X67CA0P40.xxxx
X67CA0P50.xxxx
Mit 7XVxxx.xx-21
X67 I/O
