Beispiel mit Einspeisemodul X20SP1130

Die folgenden Beispiele zeigen die Abschaltung einer Last am Beispiel vom sicheren Einspeisemodul X20SP1130
in Verbindung mit dem sicheren Eingangsmodul X20SI4100 und der Sicherheitsfunktion "NOT-HALT".
NOT-HALT

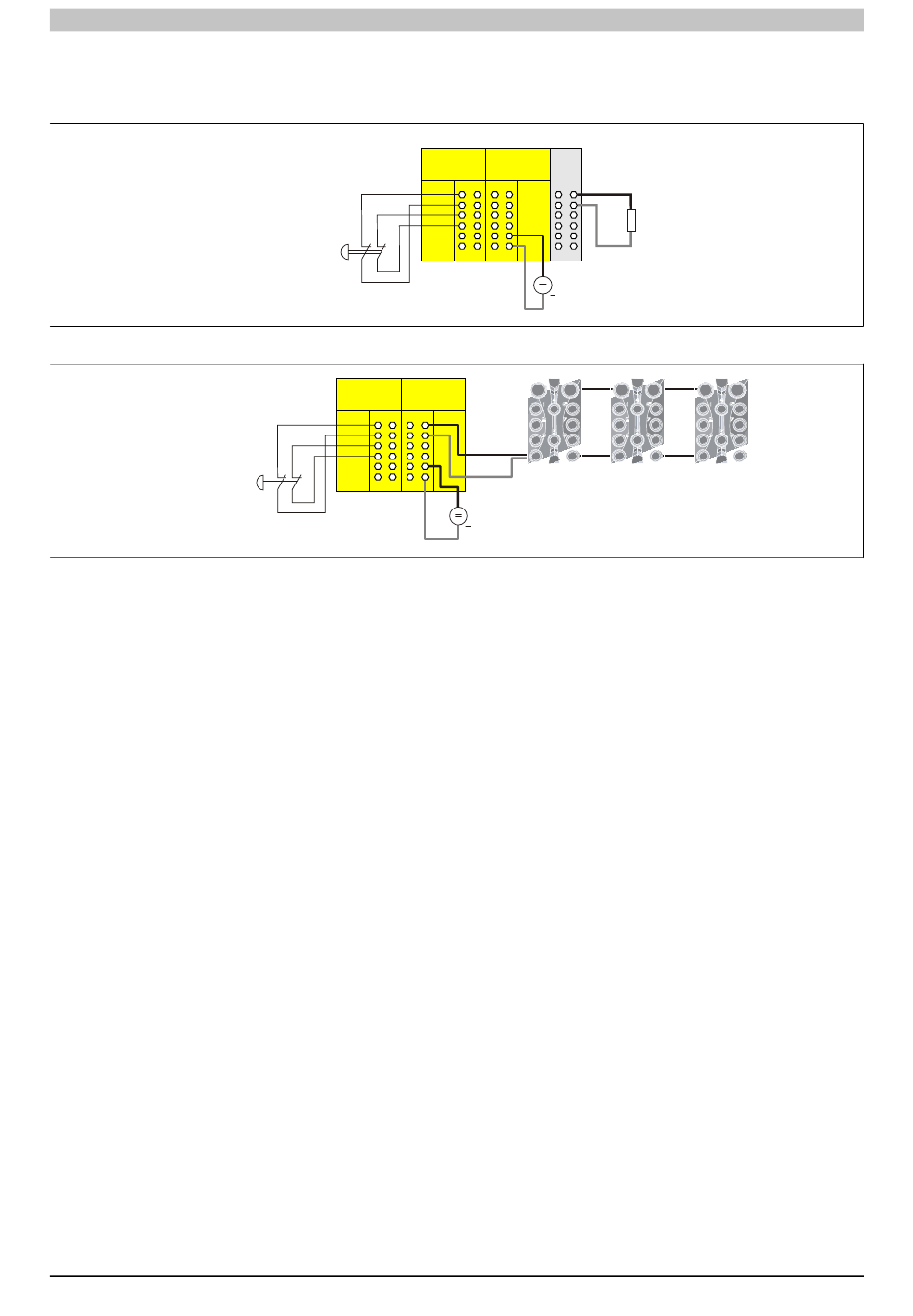

Abbildung 25: Schaltungsbeispiel mit Einspeisemodul X20SP1130 und X67
Unter der Annahme, dass die verwendeten externen Komponenten (NOT-HALT-Schalter, Last) den entsprechen-
den Anforderungen gerecht werden, können diese Beispiele PL e erfüllen.
X20 System Anwenderhandbuch 4.00
NOT-HALT
Abbildung 24: Schaltungsbeispiel mit Einspeisemodul X20SP1130
X20SI4100 X20SP1130
Mechanische und elektrische Konfiguration
X20DO2322
X20SI4100 X20SP1130
+
+24 VDC
+24 VDC
GND
X67
+
+24 VDC
Last
X67 X67
