3.2.2 Bus Controller

Die Bus Controller setzen sich aus Basismodul, Einspeisemodul zur Spannungsversorgung des gesamten Sys-
tems und der Feldbusschnittstelle zusammen. Dadurch wird der Bus Controller zur extrem flexiblen Feldbusan-
schaltung.
Im Gegensatz zu einer CPU mit integriertem Feldbusanschluss muss der Bus Controller nicht programmiert wer-
den, um die Daten der I/Os am Feldbus zu übertragen bzw. zu empfangen. Er funktioniert einfach durch Parame-
trieren am Feldbusmaster.
Erweiterbare Bus Controller
Bei den erweiterbaren Bus Controllern können je nach verwendetem Busmodul zusätzlich bis zu 2 Schnittstellen-
oder Hub-Erweiterungsmodule gesteckt werden.

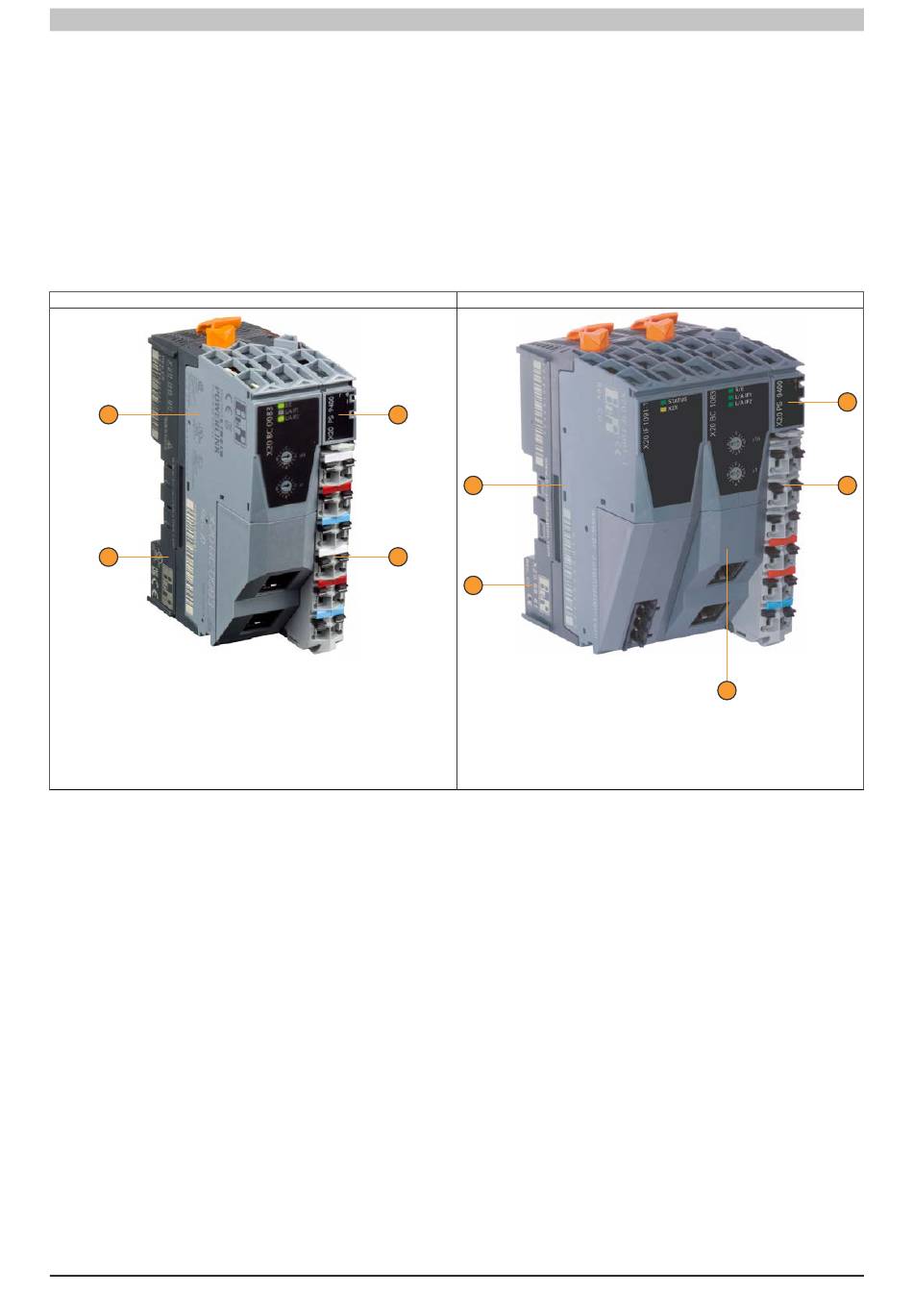

Standard Bus Controller
2
1
1 Busmodul
2 Bus Controller
3 Einspeisemodul
4 Feldklemme
Kompakte Bauweise
Die Einspeisung des Bus Controllers, der X2X Link Versorgung und der I/O-Module ist Bestandteil des Bus Con-
trollers. Zusätzliche Netzteilmodule sind nicht erforderlich.
X20 System Anwenderhandbuch 4.00
3
2
4
1
1 Busmodul
2 Schnittstellenmodul oder X20HB288x
3 Einspeisemodul
4 Feldklemme
3 Bus Controller
Systemeigenschaften
Erweiterbarer Bus Controller
