8.9 X20 System Beschriftungsmöglichkeiten
Beim X20 System können folgende Komponenten individuell beschriftet werden:
• X20 Module
• X20 CPUs
• Klemmstellen

8.9.1 Beschriftung von X20 Modulen

Für die Beschriftung von X20 Modulen sind folgende Komponenten erforderlich:
• Schildträger
• Klartextschild für X20 Module
• Beschriftungsstreifen
Schildträger
Die Klartextschilder werden auf die Schildträger gesteckt. Die Schildträger dienen gleichzeitig auch zur Klemmen-
verriegelung.

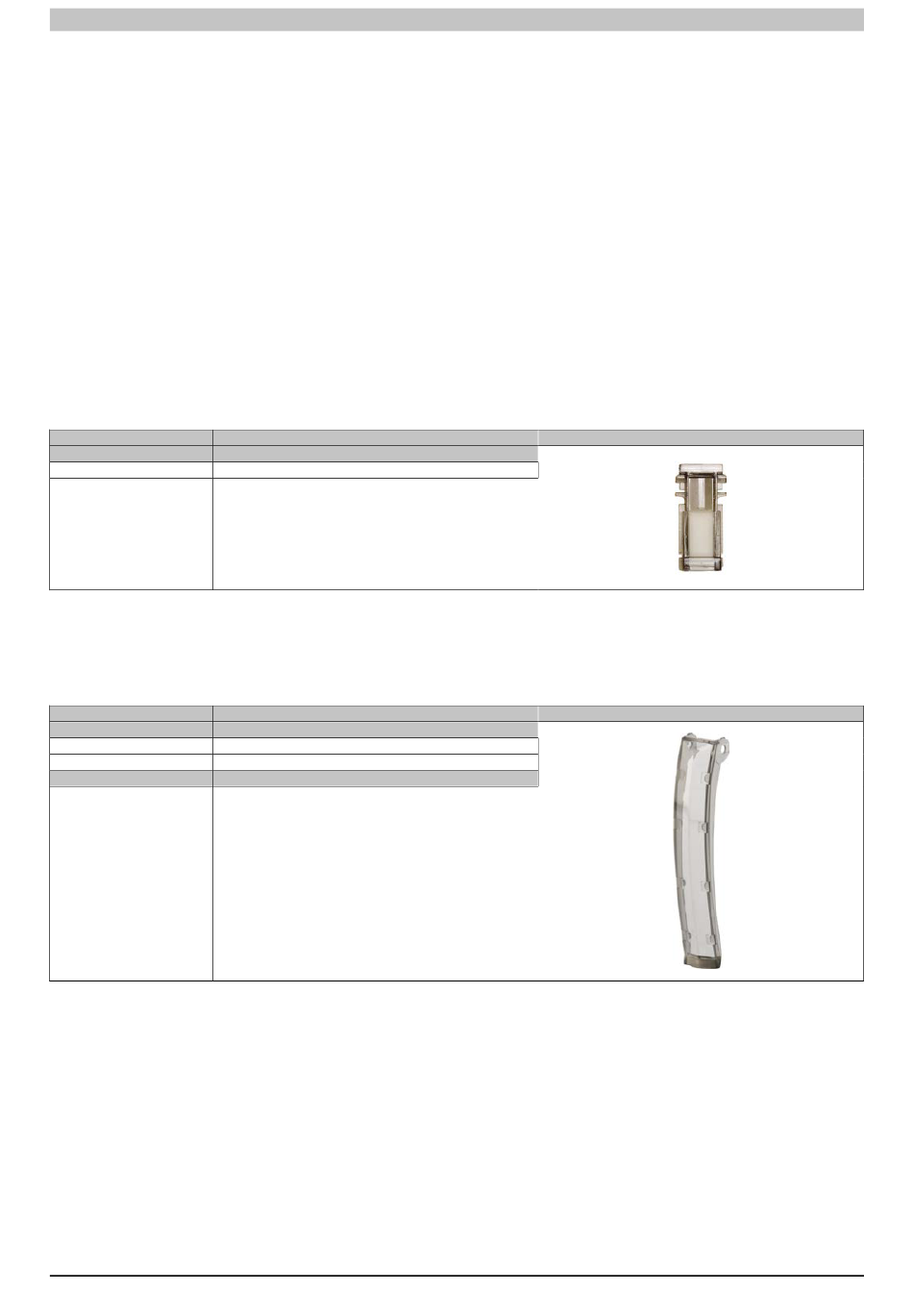

Bestellnummer Kurzbeschreibung
Schildträger, Klemmenverriegelung
X20AC0SC1 X20 Klemmenverriegelung und Schildträger für Klartextschild
X20AC0SC1.0100 X20 Klemmenverriegelung und Schildträger für Klartextschild,
100 Stk. Packung

Klartextschild und Beschriftungsstreifen

Für die Klartextschilder sind Beschriftungsstreifen erhältlich. Auf der B&R Homepage ist bei der Bestellnummer des
X20 Beschriftungsstreifen X20AC0LB2.0100 unter dem Reiter "Downloads" eine Vorlagendatei zu finden. In dieser
Vorlagendatei im Excel-Format können die gewünschten Texte für die Beschriftungsstreifen eingegeben werden.
Bestellnummer Kurzbeschreibung
Klartextschild
X20AC0SH1 X20 Klartextschild
X20AC0SH1.0100 X20 Klartextschild, 100 Stk. Packung
X20 Beschriftungsstreifen
X20AC0LB2.0100 X20 Beschriftungsstreifen für X20 Klartextschild, Papier, weiß,
perforiert, 88 Streifen auf A4 Bogen, 100 Bögen per Packung
X20 System Anwenderhandbuch 4.00
Mechanisches Handling
Abbildung
Abbildung
175
