Mechanische und elektrische Konfiguration

7.3 Absicherung des X20 Systems

In Abhängigkeit vom Versorgungskonzept erfolgt die Absicherung des X20 Systems.

7.3.1 Potenzialgruppen

Mit dem Busmodul X20BM01 und durch entsprechende Anordnung von Einspeisebusmodulen können verschie-
dene Potenzialgruppen realisiert werden, z. B. für Eingangsgruppen oder verschiedene Versorgungskreise bei
den Ausgängen.
T 1 A
U1/24 VDC
U2/24 VDC
1) Empfohlen zur Leitungsabsicherung.
7.3.2 Einspeisung über Bussender
Am Bussender ist bereits eine Einspeisung für die interne I/O-Versorgung integriert. Dadurch kann für die letzte
Potenzialgruppe ein Einspeisemodul eingespart werden.
Zu beachten ist, dass diese Potenzialgruppe durch ein I/O-Modul mit dem Busmodul X20(c)BM01 von den restli-
chen Potenzialgruppen getrennt wird.
X2X Link
T 1 A
U1/24 VDC
U2/24 VDC
1) Empfohlen zur Leitungsabsicherung.
116
X2X
I/O
Link
1)
T 10 A

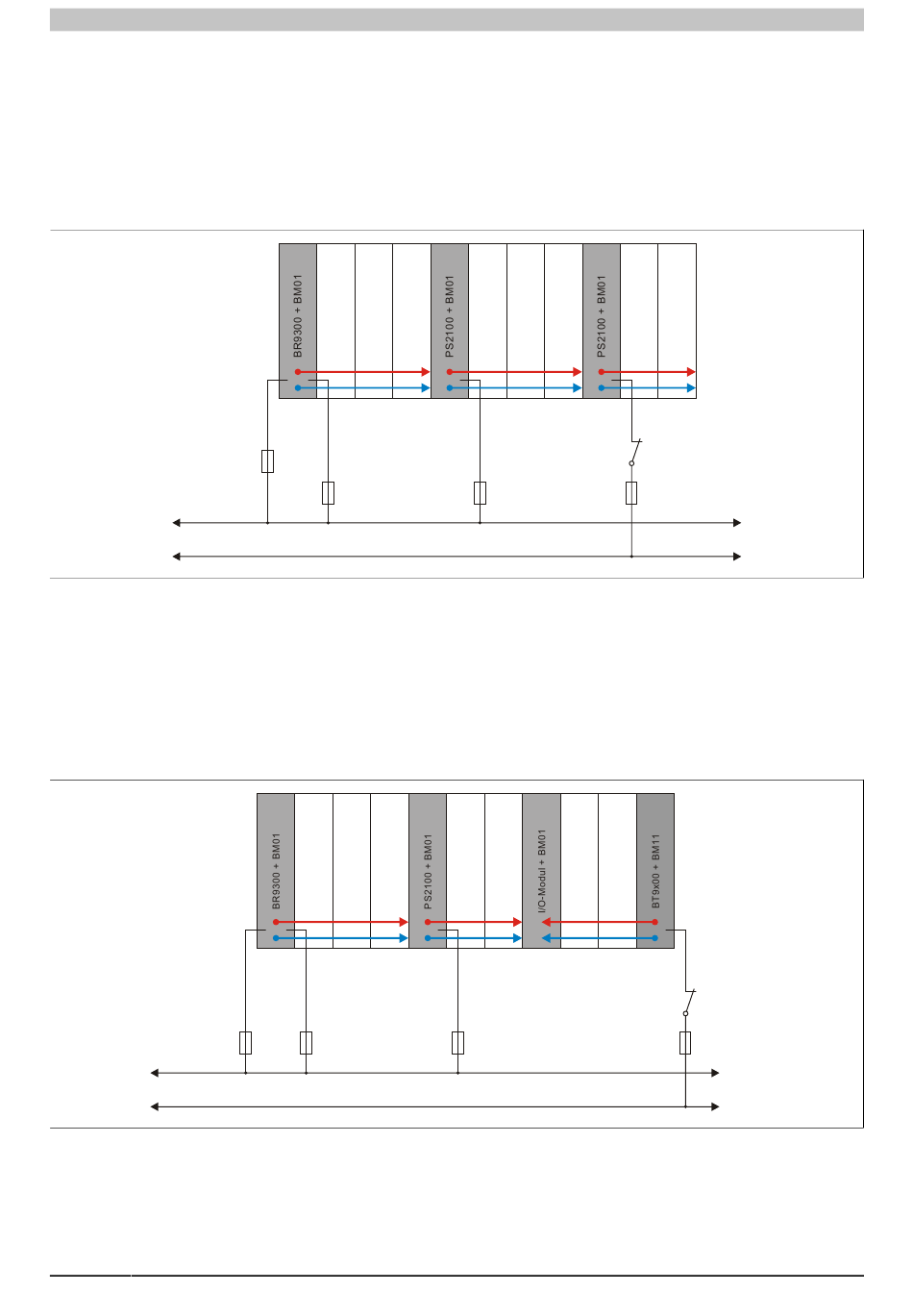

Abbildung 19: Absicherung verschiedener Potenzialgruppen
I/O
T 10 A
1)
Abbildung 20: Absicherung bei Einspeisung über Bussender
I/O
T 10 A
I/O
T 10 A
I/O
T 10 A
I/O
T 10 A
