Wartung / Instandhaltung • Tauschen einer PCI SATA RAID Hard Disk bei RAID 1

12 Tauschen einer PCI SATA RAID Hard Disk bei RAID 1

Als Beispiel wird angenommen, dass bei einer RAID 1 Konfiguration die Secondary Hard Disk (HDD1) defekt ist.
In diesem Fall ist es möglich, die defekte Hard Disk durch eine Ersatz SATA Hard Disk zu ersetzen.
Bestellnummer PCI SATA RAID Controller
5ACPCI.RAIC-01
5ACPCI.RAIC-03
5ACPCI.RAIC-05
5ACPCI.RAIC-06
Tabelle 314: Übersicht benötigte Ersatz SATA-HDD für PCI SATA HDD RAID Controller
Für den Tausch der Hard Disk wird ein Torx Schraubendreher der Größe 10 benötigt.

12.1 Vorgangsweise

1. Zuleitung zum Gerät spannungslos machen.
2. Elektrostatische Entladung am Gehäuse bzw. am Erdungsanschluss vornehmen.
3. Entfernung des Seitendeckels.
4. Entfernung des SATA RAID Einschubes.
5. Lösen der richtigen 4 Befestigungsschrauben (M3x5).

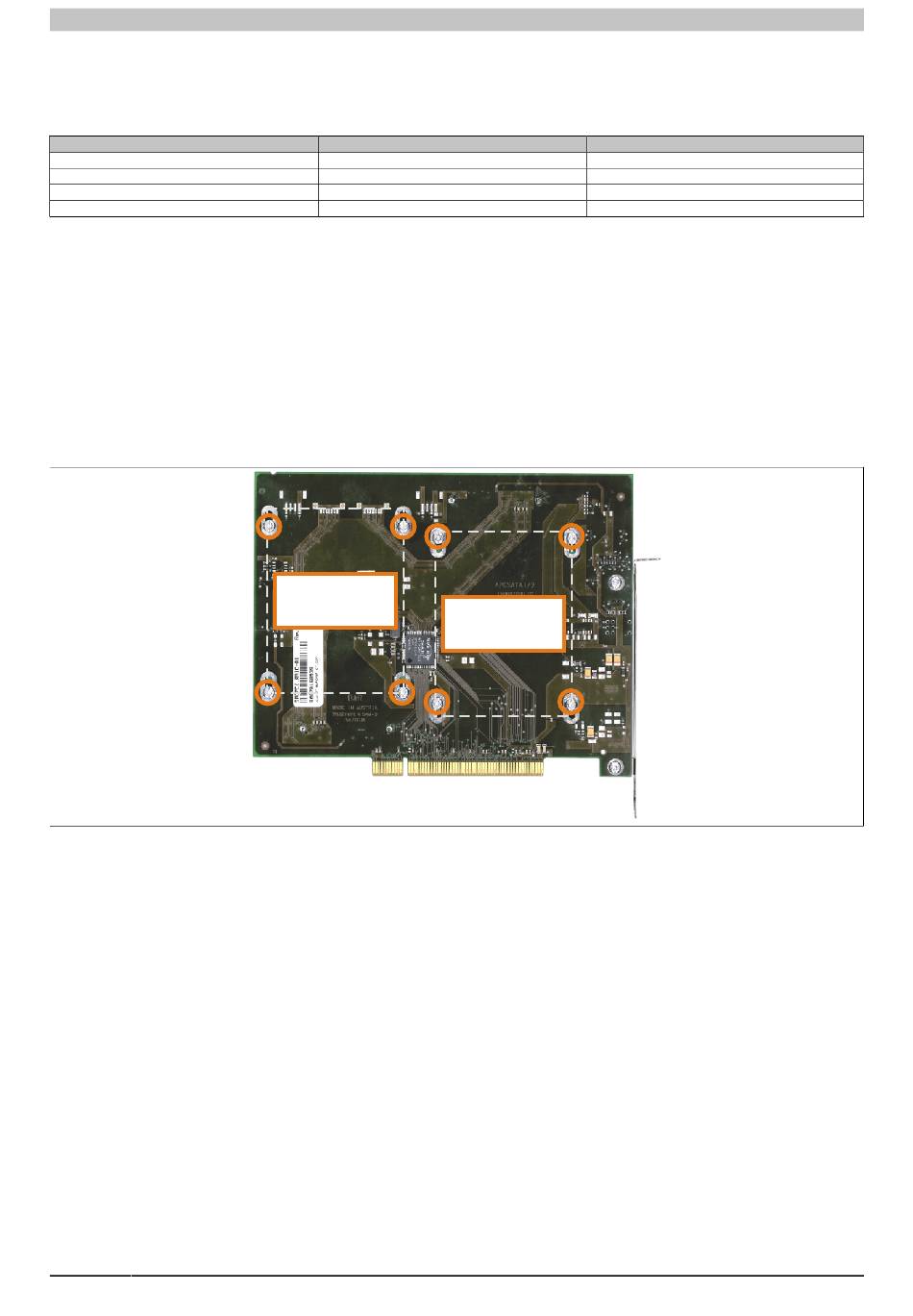

Abbildung 253: Rückseite des SATA RAID Controllers 5ACPCI.RAIC-03 Schraubenzuordnung
6. Vorderseitig die Hard Disk nach unten hin wegschieben (Hard Disk Tausch - linkes Bild).
7. Neue Hard Disk vorsichtig in die Steckverbindung (Hard Disk Tausch - rechtes Bild) aufstecken und dabei
die Hard Disk nur an der Stirnseite, nicht an der Oberseite, berühren.
388
Bestellnummer benötigte Ersatz SATA-HDD
5ACPCI.RAIC-02
5ACPCI.RAIC-04
5MMHDD.0250-00
5MMHDD.0500-00
Primary Hard Disk
(HDD0)
Secondary Hard Disk
(HDD1)
Automation PC 910 Anwenderhandbuch V 1.35
Anmerkung
60 GByte Hard Disk
160 GByte Hard Disk
250 GByte Hard Disk
500 GByte Hard Disk
