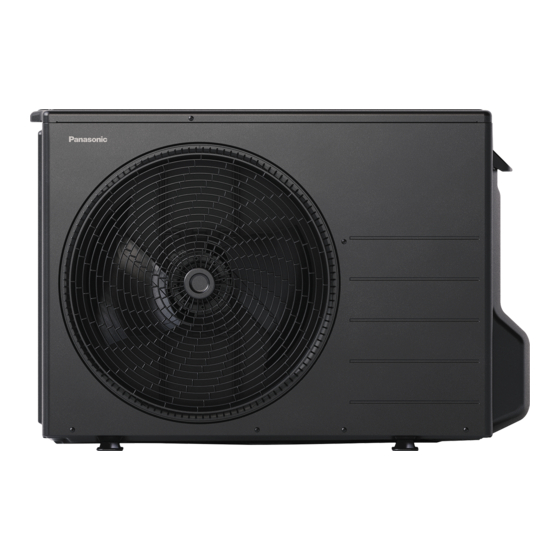

Panasonic WH-UDZ03KE5 Serie Installationshandbuch

Installationshandbuch
LUFT/WASSER|WÄRMEPUMPEN|AUßENGERÄT
WH-UDZ03KE5*, WH-UDZ05KE5*,
WH-UDZ07KE5*, WH-UDZ09KE5*
ACHTUNG
R32
KÄLTEMITTEL
Diese LUFT/WASSER-WÄRMEPUMPE
enthält und verwendet das Kältemittel R32.
DIESES PRODUKT DARF NUR VON QUALIFIZIERTEM
PERSONAL INSTALLIERT ODER GEWARTET WERDEN.
Beachten Sie nationale, bundesstaatliche, regionale und
lokale Gesetze, Verordnungen, Richtlinien sowie Installations-
und Bedienungsanleitungen, bevor dieses Produkt installiert,
gewartet und/oder repariert wird.
SICHERHEITSHINWEISE
• Bitte lesen Sie die folgenden „SICHERHEITSHINWEISE" vor der Inbetriebnahme sorgfältig durch.
• Elektroarbeiten müssen von einem ausgebildeten Elektriker durchgeführt werden. Stellen Sie sicher, dass Sie für das zu montierende Modell die korrekte
elektrische Leistung des Netzsteckers und des Hauptstromkreises benutzen.
• Die hierin verwendeten Warnhinweise müssen unbedingt befolgt werden, weil sie sicherheitsrelevant sind. Die Bedeutung der jeweiligen Hinweise wird
nachfolgend beschrieben. Eine unsachgemäße Installation infolge Missachtung der Installationsanleitung kann zu Verletzungen oder Beschädigungen führen.
VORSICHT
ACHTUNG
Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
• Es ist ein Testlauf durchzuführen, um sicherzustellen, dass nach der Installation keine Fehlfunktionen auftreten. Danach ist dem Benutzer entsprechend der
Bedienungsanleitung die Bedienung, Pfl ege und Wartung zu erläutern. Außerdem ist der Benutzer darauf hinzuweisen, dass er die Bedienungsanleitung
aufbewahren soll.
• Dieses Gerät ist nicht für die Verwendung durch die allgemeine Öffentlichkeit gedacht.
Verwenden Sie nur die vom Hersteller empfohlenen Mittel zum Beschleunigen der Entfrostung und für die Reinigung. Durch den Einsatz ungeeigneter Verfahren oder die
Verwendung inkompatibler Materialien können Beschädigungen des Produkts, Explosionen und ernsthafte Verletzungen hervorgerufen werden.
Das Außengerät sollte nicht in der Nähe eines Balkongeländers installiert werden. Wenn das Außengerät auf dem Balkon eines Hochhauses installiert wird, könnte ein
Kind auf das Außengerät klettern und über das Geländer gelangen, so dass es zu einem Unfall kommen kann.
Für das Netzkabel dürfen keine nicht spezifi zierten, veränderten oder verlängerten Kabel verwendet werden. Das Gerät darf den Stromanschluss nicht mit anderen
Geräten teilen. Ein schlechter Kontakt, eine schlechte Isolierung oder Überströme können elektrische Schläge oder Brände verursachen.
Verknoten Sie das Stromversorgungskabel nicht. da es sich sonst auf unzulässige Werte erhitzen kann.
WEB-ACXF60-48290-DE
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.
Dieses Symbol auf weißem Grund kennzeichnet eine Tätigkeit, die VERBOTEN ist.
Diese Symbole auf dunklem Grund weisen darauf hin, dass eine bestimmte Tätigkeit durchgeführt werden muss.
Für die Montage erforderliche Werkzeuge
1 Kreuzschlitz-
Schraubendreher
2 Wasserwaage
3 Elektrische Bohrmaschine,
Kernlochbohrer (ø70 mm)
4 Sechskantschlüssel (4 mm)
5 Schraubenschlüssel
6 Rohrschneider
7 Reibahle
8 Messer
9 Lecksuchgerät
10 Bandmaß
Erklärung der Symbole auf dem Innen- bzw. dem Außengerät.
VORSICHT
ACHTUNG
ACHTUNG
ACHTUNG
VORSICHT
DEUTSCH
11 Thermometer
12 Megohmmeter
13 Multimeter
14 Drehmomentschlüssel
18 N•m
42 N•m
55 N•m
65 N•m
100 N•m
15 Vakuumpumpe
16 Manometerstation
Dieses Symbol weist darauf hin, dass dieses
Gerät ein brennbares Kältemittel verwendet. Falls
das Kältemittel austritt und in Berührung mit einer
externen Zündquelle kommt, besteht die Möglichkeit
einer Entzündung.
Dieses Symbol weist darauf hin, dass die
Bedienungsanleitung sorgfältig gelesen werden
sollte.
Dieses Symbol weist darauf hin, dass ein Service-
Techniker dieses Gerät unter Bezugnahme auf die
Installationsanleitung handhaben sollte.
Dieses Symbol weist darauf hin, dass in
der Bedienungsanleitung und/oder der
Installationsanleitung weitere Informationen
enthalten sind.
1
