EKG
IEC
R (rot)
L (gelb)
Anwenderdefiniert
N (schwarz)
F (grün)

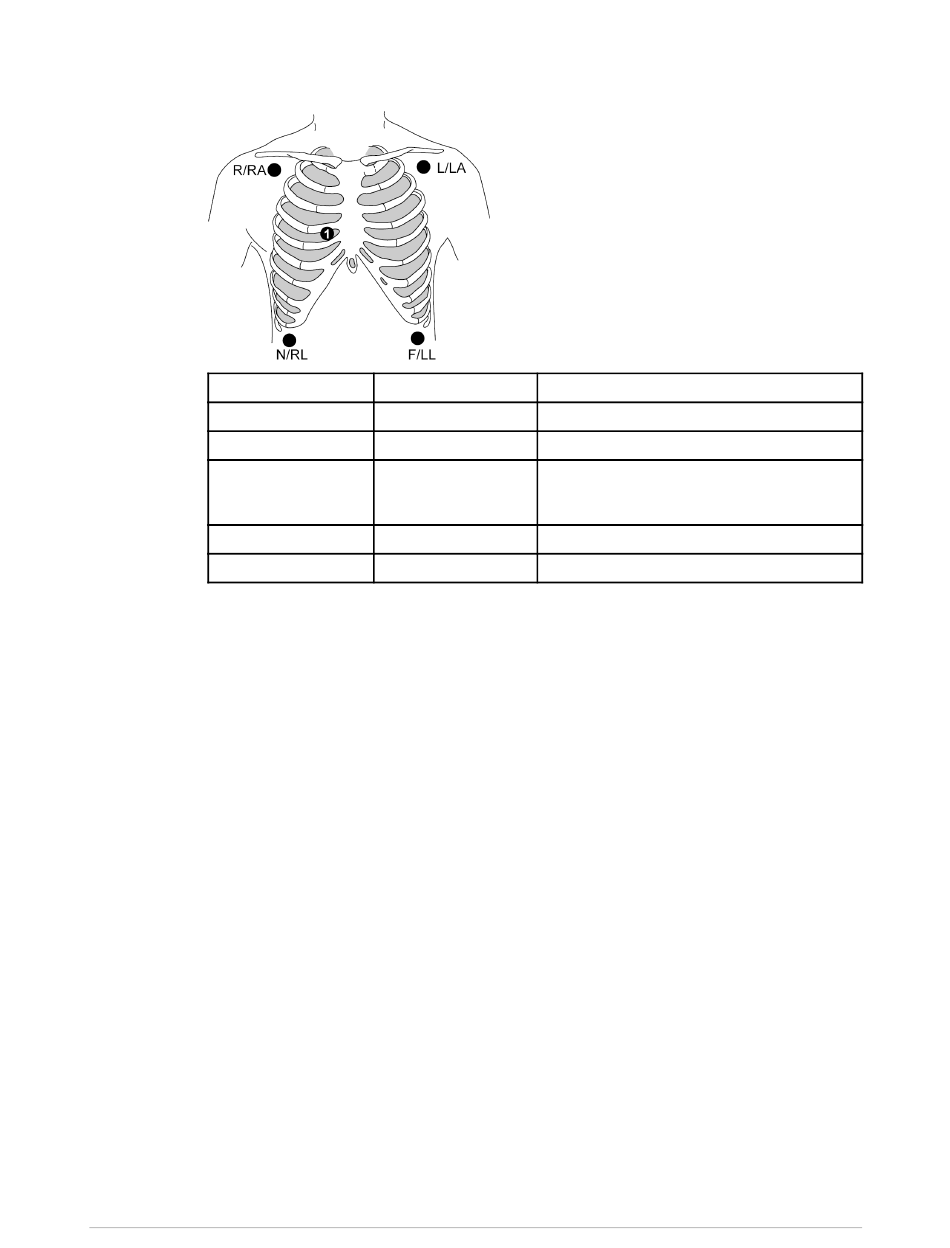

Platzierung einer 6-poligen EKG-Ableitung
ZUR BEACHTUNG
ZUR BEACHTUNG
ZUR BEACHTUNG
Beachten Sie bei Verwendung der 6-poligen Ableitungskabel für eine 12-Kanal
EKG-Ableitung, dass 12RL nur für erwachsene Patienten eingesetzt werden kann.
162
AAMI/AHA
Elektrodenposition
RA (weiß)
Genau unter dem rechten Schlüsselbein.
LA (schwarz)
Genau unter dem linken Schlüsselbein.
Anwenderdefiniert
Zur Platzierung der 5-poligen Ableitung wird
die präkordiale Elektrode entsprechend der
Anweisung des Arztes platziert.
RL (grün)
Rechter unterer Rand des Brustkorbs.
LL (rot)
Linker unterer Rand des Brustkorbs.
Nur PDM und PSM.
Für eine 12RL-Überwachung ist eine 12RL 12-Kanal Ableitung
EKG-Lizenz erforderlich.
Es muss ein 6- oder 10-poliges Ableitungskabel verwendet
werden. Bei Verwendung eines Kabels mit 10 Ableitungen
sind jedoch die präkordialen Ableitungen 2, 3, 4 und 6 nicht
anzuschließen. Platzieren Sie die Ca/Va-Elektrode in der
C1/V1-Position und die Cb/Vb-Elektrode in der C5/V5-Position.
Das Ableitungskabel für die Ca/Va- und Cb/Vb-Ableitungen ist
weiß (IEC) oder braun (AAMI/AHA) beschriftet.
