EKG
ST-Trends prüfen
Diese Auswahl ist nicht verfügbar bei Kombinationsüberwachung.
ST-Trendwerte können geprüft und zu ST-Trends gehörende QRS-Komplexe können
mithilfe des gelben Cursors mit Echtzeit-QRS-Komplexen verglichen werden. Über
dem Cursor wird die aktuelle Cursor-Zeit angezeigt. Alle gelben Trendwerte werden
neben dem Cursor angezeigt und zum ST-Trend gehörende QRS-Komplexe werden im
QRS-Fenster grau dargestellt.
1. Das ST-Parameterfenster wählen.
2. Trend Ansicht wählen.
3. Mit der Rechts-Pfeiltaste und der Links-Pfeiltaste über der QRS-Ansicht wird der
ST-Trend-Cursor bewegt.
ST-Trend-Report drucken
Diese Auswahl ist nicht verfügbar bei Kombinationsüberwachung.
Die Länge des ST-Trend-Reports entspricht der Trendskalen-Einstellung für ST-Trends.
1. Das ST-Parameterfenster wählen.
2. Trend Ansicht wählen.
3. Seite drucken wählen.
4. Zum Beenden des Druckvorgangs Druck abbrechen wählen.
Ischämische Gesamtbelastung
Diese Funktion ist bei Kombinationsüberwachung nicht verfügbar.
Die ischämische Gesamtbelastung bietet zusätzliche Information über das Ausmaß
der ST-Änderungen während einer bestimmten Zeitdauer. Es handelt sich um eine

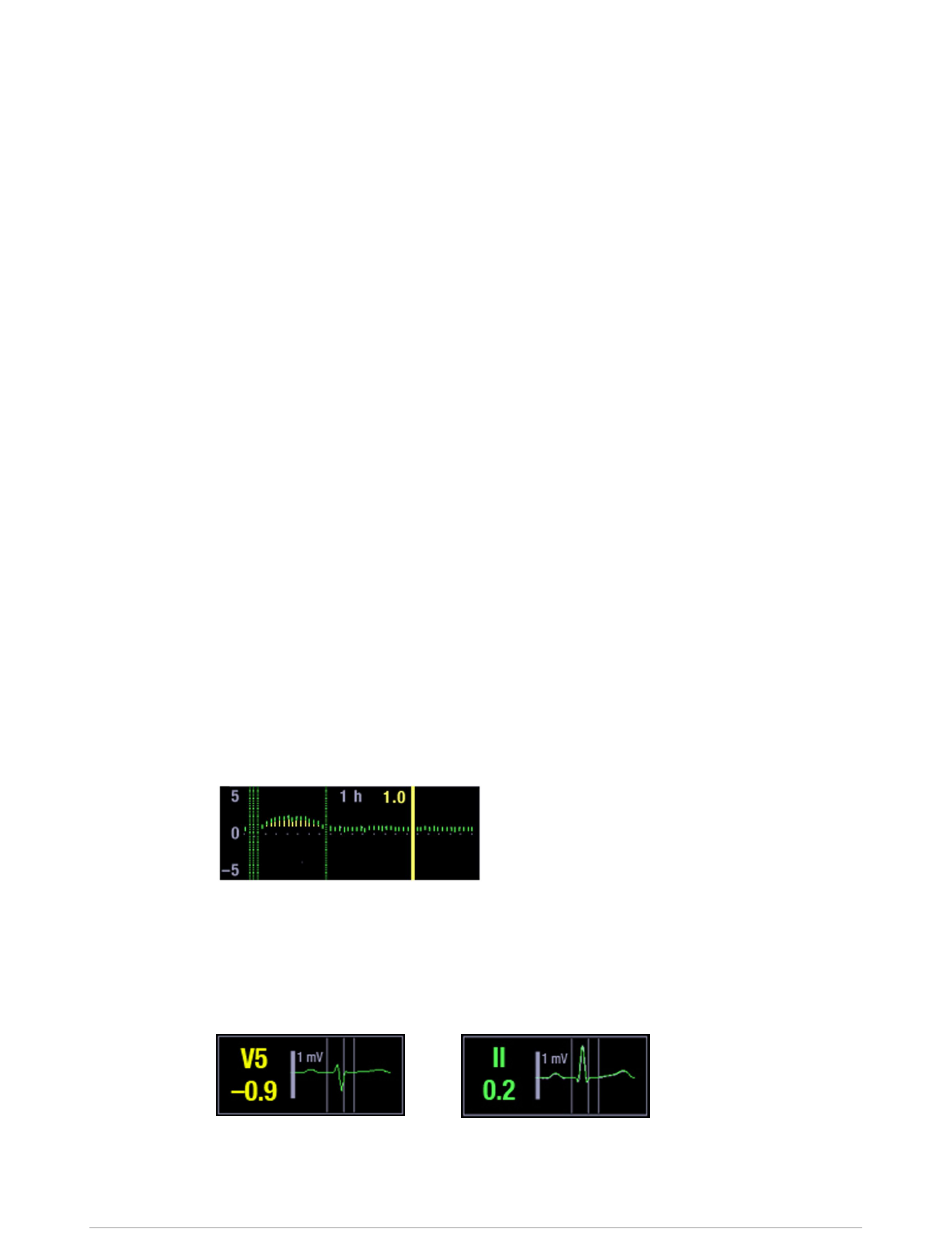

Veranschaulichung der Ischämie. In der ST-Trend-Ansicht ist der Bereich zwischen
ST-Trend und der ischämischen Belastungsgrenze gelb dargestellt:
Myokardischämie erscheint im EKG als eine ST-Segmentabweichung von der
isoelektrischen Linie (ISO-Punkt). Das ST-Segment steigt für gewöhnlich über die
isoelektrische Linie bei Vorliegen einer transmuralen Ischämie und liegt unterhalb der
isoelektrische Linie, wenn eine subendokardiale Ischämie vorliegt. Die ST-Messungen
werden als nummerische Werte dargestellt: Eine negative Zahl (-) gibt eine
ST-Unterdrückung an, eine positive Zahl steht für eine ST-Elevation.
ST-Senkung
202
ST-Erhöhung
Modulare CARESCAPE Monitore
2066380-010
