einem Gerät zu erfassen. Ein Unity Network Interface Device (ID) wird zusammen mit
dem Monitor für die Kommunikation mit Peripheriegeräten verwendet. Es erfasst
digitale Daten von acht verschiedenen isolierten seriellen Schnittstellen. Die Daten
werden von bis zu acht Peripheriegeräten erfasst (die nicht von GE stammen müssen),
und anschließend überträgt das ID die formatierten Daten an den Monitor.
Der Monitor kann nur die Daten anzeigen, die vom Peripheriegerät gesendet werden.
Die gesendeten Parameter hängen vom jeweiligen Peripheriegerät ab und können
Änderungen unterliegen. Außerdem ist unbedingt zu beachten, dass die Alarme je
nach dem primären angeschlossenen Gerät unterschiedlich sein können.
In manchen Fällen kann das Peripheriegerät Alarmkontrollparameter durchsetzen,
die möglicherweise nicht über die Bedienelemente des Monitors geändert oder
unterdrückt werden können.
Unity Network Interface Device (ID)-Interkonnektivität
Das Unity Network Interface Device (ID) wird über einen der M-Ports auf der
Vorderseite der Prozessoreinheit (B850) oder über den Ethernetanschluss mit der
Beschriftung „ID" auf der Monitorrückseite (B650, B450) mit dem Monitor verbunden.
Ein werkseitig programmierter Adapter ist erforderlich für jedes Peripheriegerät,
damit die Kommunikation mit dem Anschlussgerät möglich ist. Informationen über
das Einrichten und Installieren des Interface-Adapters sind in der Anleitung im
Lieferumfang des Interface-Adapters enthalten.

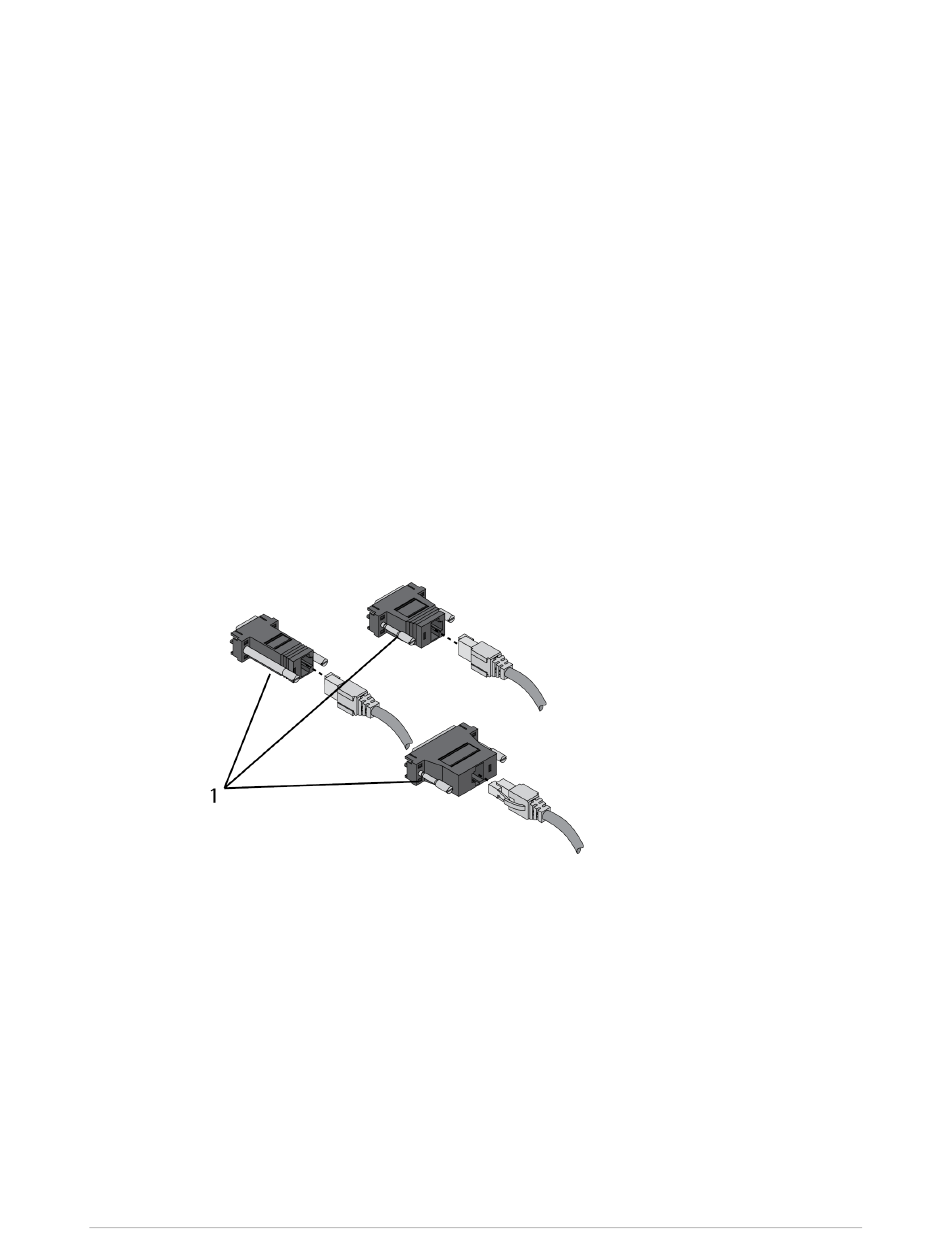

1. Interface-Adapter
Sobald der Interface-Adapter permanent mit dem Peripheriegerät verbunden ist,
kann das Kabel mit einer der acht seriellen Schnittstellen am Unity Network Interface
Device (ID) verbunden werden.
ACHTUNG
Anzeigeleuchten für den seriellen Anschluss des Unity
Network Interface Device (ID)
Direkt über jedem seriellen Anschluss des Anschlussgeräts befindet sich eine
Anzeigeleuchte. Die Leuchte zeigt den Status des seriellen Anschlusses an.
2066380-010
Die Verwendung des falschen Schnittstellenadapters kann zu
einem inkorrekten Betrieb des unterstützten Peripheriegeräts
führen.
Modulare CARESCAPE Monitore
Peripheriegeräte anschließen
487
