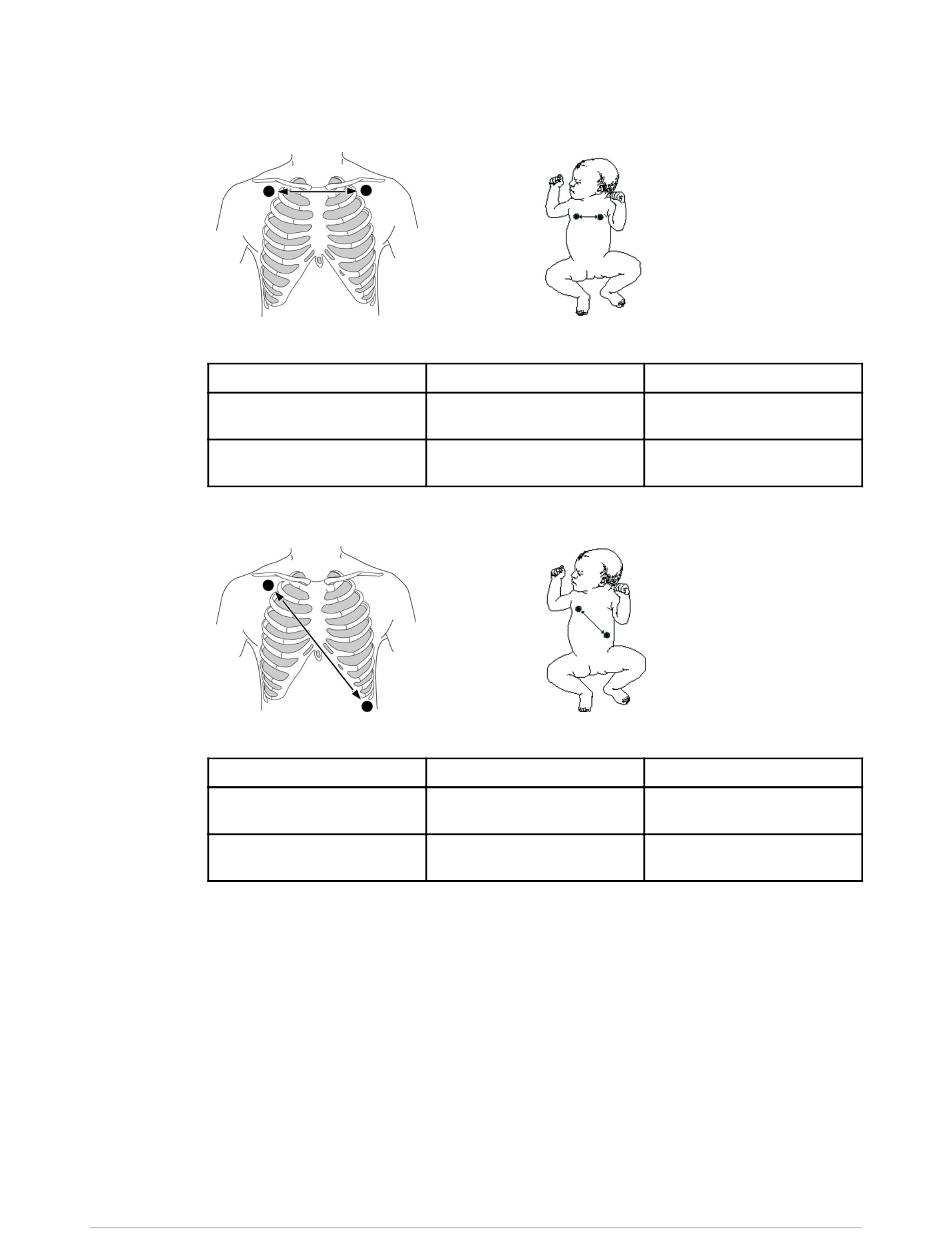

Elektrodenplatzierung für die Respirationsableitung I
IEC
R (rot)
L (gelb)
Elektrodenplatzierung für die Respirationsableitung II
IEC
R (rot)
F (grün)
Elektrodenplatzierung für die Respirationsableitung RL-LL
ZUR BEACHTUNG
Bei der Überwachung der Atmung über den RL-LL-Vektor eine
Standard-Elektrodenanordnung mit 5 oder 6 Ableitungen verwenden, mit
der Ausnahme, dass die RL-Elektrode auf den fünften Interkostalraum auf der
rechten Seite der Brust aufgesetzt wird. Die Impedanz-Respirationsableitung
zwischen V5R und LL liefert eine maximale Respirationssignalstärke, einen minimalen
Rausch/Artefaktgehalt und minimale kardiogene Artefakte.
2066380-010
EKG-Ableitung I für obere Brustatmer
AAMI/AHA
RA (weiß)
LA (schwarz)
EKG-Ableitung II für Brust- oder Oberbauchatmer
AAMI/AHA
RA (weiß)
LL (rot)
Die Respirationsableitung RL-LL ist nur mit dem PDM
verfügbar.
Modulare CARESCAPE Monitore
Impedanzrespiration
Elektrodenposition
Genau unter dem rechten
Schlüsselbein.
Genau unter dem linken
Schlüsselbein.
Elektrodenposition
Genau unter dem rechten
Schlüsselbein.
Linker unterer Rand des
Brustkorbs.
