Atemwegsgase
3. Adapter mit Probenschlauchanschluss
4. Probenschlauchanschluss an der Wasserfalle

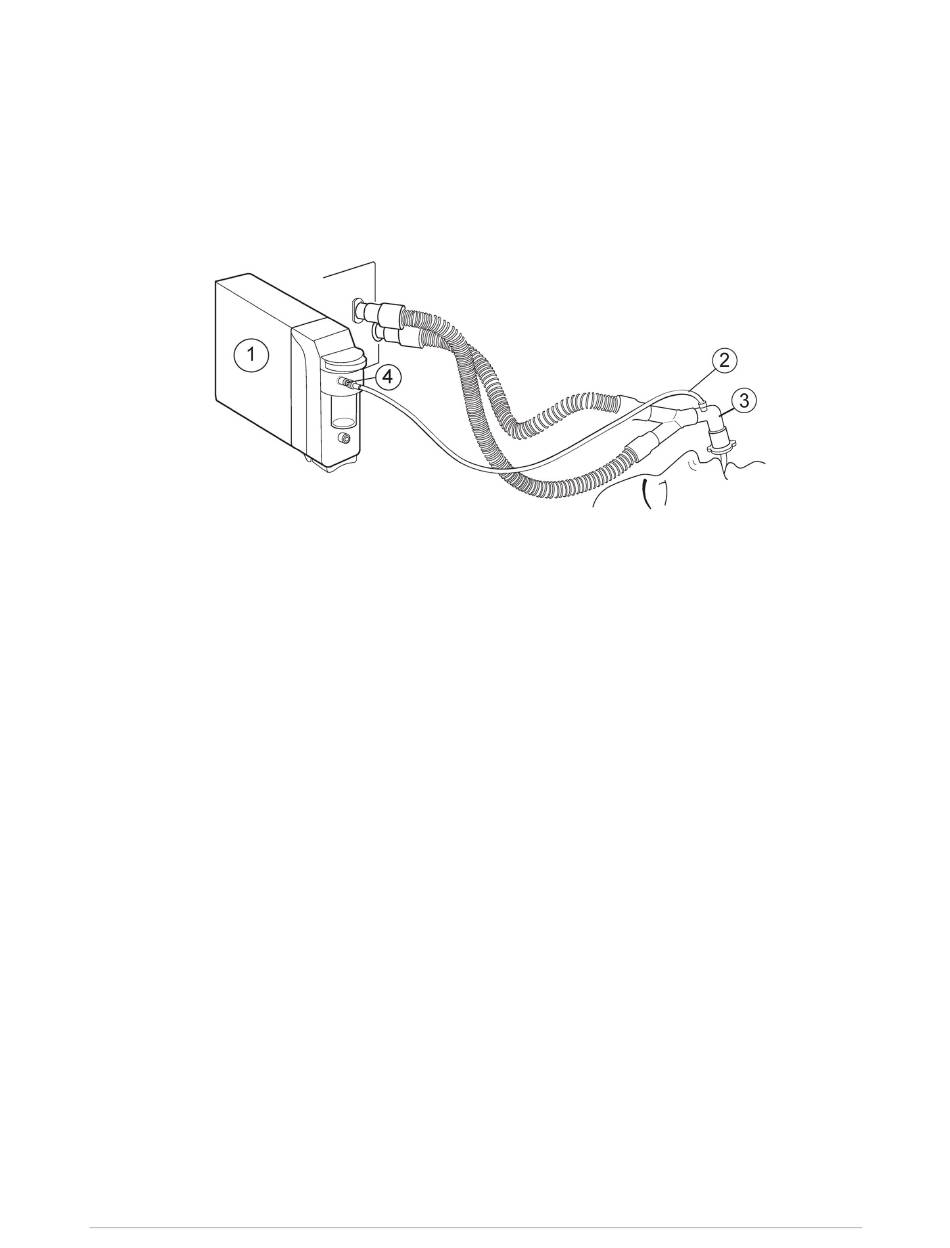

Verbindung zwischen Atemwegsgasmodul zum Patienten
mit E-miniC-, Intensiv-Setup
1. E-miniC-Modul
2. Gasprobenschlauch
3. Adapter mit Probenschlauchanschluss
4. Probenschlauchanschluss an Wasserabscheider
Setup der Messung von Atemwegsgasen
1. Sicherstellen, dass der Wasserabscheider leer und korrekt angebracht ist.
2. Gasprobenschlauch an den Probenschlauchanschluss der Wasserfalle
anschließen.
3. Gasprobenauslass an Gasfortleitung anschließen, wenn N
verwendet werden.
4. Den Monitor einschalten oder das Modul an den Monitor anschließen. Der Monitor
führt einen Selbsttest für das Modul durch, sobald das Modul angeschlossen wird.
In Modulen, die mit dieser Funktion ausgestattet sind, wird die automatische
NG-Identifikation aktiviert.
5. Warten, bis die Meldung Kalibration... erlischt.
6. Probenschlauch mit Luftwegadapter bzw. Luftwegadapter mit Beatmungskreislauf
verbinden. Den Adapter mit dem Probenanschluss so lagern, dass er nach oben
zeigt, um die Menge an Kondenswasser, die in den Probenschlauch eindringen
kann, auf ein Minimum zu reduzieren.
7. Anschlüsse des Atemwegsadapters auf festen Sitz prüfen und Adapter auf
korrekte Funktion überprüfen.
ZUR BEACHTUNG
310
Verbindung zwischen Probenschlauch und Wasserabscheider
überprüfen, bevor das Modul an den Monitor angeschlossen
oder der Monitor eingeschaltet wird.
Modulare CARESCAPE Monitore
O oder volatile Gase
2
2066380-010
