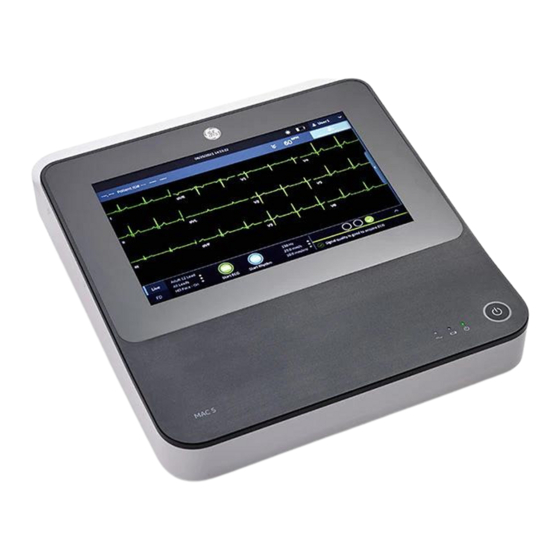

Seite 1 GE Healthcare ™ ™ ™ 5 A4/MAC 5 A5/MAC 5 Lite Ruhe-EKG-Analysesystem Bedienungsanleitung 5864335-022-1 ™ ™ ™ 5 A4/MAC 5 A5/MAC 5 Lite Ruhe-EKG-Analysesystem German © 2021 General Electric Company Alle Rechte vorbehalten.
Seite 2 Benachrichtigung geändert werden. 12SL, CASE, CardioSoft, InSite ExC, MAC, MACCRA, MARS, MUSE, Marquette, MobileLink und MULTI-LINK sind Marken im Eigentum von GE Medical Systems Information Technologies, Inc., einem Unternehmen der General Electric Company, das als GE Healthcare firmiert. Alle anderen in diesem Handbuch erwähnten Marken sind Eigentum der jeweiligen Unternehmen.
Seite 3 Probleme zu reagieren, die sich bei der Installation, Wartung und Nutzung dieses Produkts ergeben. Wenn Sie weitere Hilfe benötigen, wenden Sie sich bitte an Ihre GE Healthcare Vertretung oder an den GE Healthcare Support unter einer der folgenden Rufnummern: •...
Seite 4 Inhaltsverzeichnis Informationen zur Veröffentlichung..............2 1: Produktübersicht....................10 Frontansicht................................10 Seiten- und Rückansicht..........................11 Erfassungsbildschirm im Überblick......................13 Beschreibung Benutzermenüoptionen..................... 17 Batteriestatus................................ 19 Anzeigen des Batteriestatus.......................... 20 Status der Netzwerkverbindung anzeigen....................20 Änderung der Bildschirmhelligkeit......................21 2: Anlagen-Einrichtung..................23 Einsetzen der Batterien............................ 23 Anschließen an den Netzstrom........................24 Anschließen des externen Barcodelesers....................
Seite 5 5: Aufzeichnung eines EKGs oder Rhythmus............. 68 Hookup Advisor im Überblick........................68 Erfassen eines EKGs auf der Grundlage des Hookup Advisor-Status im Nach- Aufnahmemodus............................. 71 Erfassen eines EKGs auf der Grundlage des Hookup Advisor-Status im Vor- Aufnahmemodus............................. 72 Ändern von Ableitungssätzen und Ableitungsformaten..............72 Aktivieren der ACS-Interpretation........................73 HD Impuls aktivieren............................
Seite 6 9: Arbeiten mit Patientenlisten................138 Öffnen der Patientenliste..........................140 Wählen eines Patienten aus der Patientenliste................. 140 10: Konfigurieren von Einstellungen..............142 Überblick Einstellungsbildschirm / Bildschirm „Einstellungen“........... 142 Öffnen des Einstellungsbildschirms......................143 Konfigurieren von allgemeinen Aufgaben....................143 Konfigurieren von EKGs..........................144 Konfigurieren von EKG-Aufnahmen.....................145 Konfigurieren von Filtern, Verstärkung und Geschwindigkeit......... 148 Konfigurieren von 12SL-Interpretationen.................
Seite 7 Konfigurieren der Hardware........................299 Konfigurieren des Barcodes......................299 Konfigurieren der USB-Anschlüsse....................300 Konfigurieren von Tastenfeldtönen und der KISS-Pumpe..........300 Konfigurieren des Standbymodus....................301 11: Wartung......................304 Lagerung von Thermopapier........................304 Reinigung des Druckkopfes.........................305 Laden der Batterie............................306 Austauschen der Batterie..........................307 12: Reinigung und Desinfektion.................308 Inspektion des Geräts.............................308 Pflege am Einsatzort............................308 Vorbereitung für die Reinigung........................308 Reinigungs- und Desinfektionsrichtlinien....................308...
Seite 8 Textfeldnamen für klinische Studien....................... 355 D: Konfigurieren des MUSE-Systems für Netzwerkkommunikation.... 358 Installation von MUSEAPI3........................... 358 Vor der Installation..........................358 Installieren von MUSEAPI3 auf einem MUSE v8-Server............. 359 Installieren von MUSEAPI3 auf einem MUSE v9-Server............. 365 Ändern der MUSEAPI3-Serviceprotokoll-Konfiguration............370 Deinstallieren von MUSEAPI3......................371 Wiederherstellen der MUSEAPI3-Konfiguration..............372 MUSEAPI Test Client..........................
Seite 9 Hinweis an Mitgliedsländer..........................399 Garantieinformationen...........................399 Produkt- und Verpackungsinformationen.................... 399 Position der MAC 5 A4-Geräteaufkleber..................400 Position der MAC 5 A5-Geräteaufkleber..................404 Position der MAC 5 Lite-Geräteaufkleber..................408 Etikett mit Seriennummer..........................412 Adress- und Typenschild des Geräts...................... 414 Symbolbeschreibungen..........................415 Format der Seriennummer.......................... 419 Unique Device Identifier..........................420 Bestimmungen zu WLAN-Verbindungen....................
Seite 10: Produktübersicht
Messung und interpretative Analyse von EKGs mit 12 Ableitungen, druckt EKGs mit 12 Ableitungen und überträgt EKG-Daten zwischen dem Gerät und einem zentralen kardiovaskulären EKG-Informationssystem. Frontansicht Die folgende Abbildung ist ein Beispiel für den MAC 5 A4. Die Angaben in der Tabelle gelten für alle MAC 5-Geräte. MAC ™...
Seite 11: Seiten- Und Rückansicht
• Kein Licht – das Gerät ist nicht an das Stromnetz angeschlossen. Seiten- und Rückansicht Seitenansicht Die folgende Abbildung ist ein Beispiel für den MAC 5 A4. Die Angaben in der Tabelle gelten für alle MAC 5-Geräte. 5864335-022-1 MAC ™...
Seite 12: Rückansicht
Wird zum Einlegen der Batterie verwendet. Erdungsstecker mit Wird zum Anschließen von nicht geerdeten Peripheriegeräte Potenzialausgleich verwendet. Rückansicht Die folgende Abbildung ist ein Beispiel für den MAC 5 A4. Die Angaben in der Tabelle gelten auch für MAC 5 A5. MAC ™ 5 A4/MAC ™...
Seite 13: Erfassungsbildschirm Im Überblick
Produktübersicht Element Name Beschreibung Druckerklappentaste Wird zum Öffnen der Druckerklappe verwendet. Erfassungsbildschirm im Überblick Der Bildschirm Erfassung ist der Hauptbildschirm, der aufgerufen wird, wenn Sie sich zum ersten Mal am Gerät anmelden. Auf dem Erfassungsbildschirm können Sie eine EKG-Aufnahme vornehmen. 5864335-022-1 MAC ™...
Seite 14 Produktübersicht Tabelle 1: Aufnahmebildschirm Element Name Beschreibung Banner Patientendaten Zeigt Patientendaten wie Vorname, Nachname und Geschlecht des Patienten an. Wählen Sie einen beliebigen Punkt im Banner, um Patientendaten hinzuzufügen oder zu bearbeiten. Datum und Uhrzeit Aktuelle Ortszeit und lokales Datum im konfigurierten Datums- und Zeitformat.
Seite 15 Produktübersicht Element Name Beschreibung Neuer Patient Symbol Wählen Sie das Symbol, um Patientendaten für einen neuen Patiententest einzugeben. Durch diesen Vorgang werden alle vorherigen Patientendaten gelöscht. Ausdehnen Symbol Wählen Sie die Registerkarte (Bestellungen/Patienten, Dateien oder Warteschlange), die erweitert werden soll, und wählen Sie dann das Symbol Ausdehnen, um die entsprechende Liste zu öffnen.
Seite 16 Produktübersicht Element Name Beschreibung Start Rhythmus Symbol Wählen Sie das Symbol zum Drucken oder zur digitalen Aufzeichnung eines Rhythmusberichts. Start EKG Symbol Wählen Sie das Symbol, um ein EKG aufzuzeichnen. Ableitungssatz und Zeigt die Standarduntersuchungsart und das Anzeigeformat Anzeigeformat an. Wählen Sie eine beliebige Stelle rund um das Ellipsensymbol und wählen Sie einen anderen Wert.
Seite 17: Beschreibung Benutzermenüoptionen
Produktübersicht Element Name Beschreibung Ableitung wählen Symbol Zeigt die Standarduntersuchungsart und das Anzeigeformat an. Wählen Sie eine beliebige Stelle rund um das Ellipsensymbol und wählen Sie einen anderen Wert. Änderungen können nur vor der Aufzeichnung eines EKGs vorgenommen werden. Sie können Änderungen vor oder während der Aufzeichnung eines Rhythmus vornehmen.
Seite 18 Produktübersicht Tabelle 2: Benutzermenüoptionen Element Option Beschreibung <Benutzer> Zeigt den Namen des beim Gerät angemeldeten Benutzers an, wie von Ihrem Administrator konfiguriert. Vordefinierte Benutzer werden wie folgt angezeigt: • Admin • STAT • Dienste • Standard Einstellungen Zeigt den Bildschirm Einstellungen an, der zur Konfiguration des Geräts verwendet wird.
Seite 19: Batteriestatus
Produktübersicht Batteriestatus Das Batterie-Symbol zeigt den Ladezustand der Batterie an. Der Ladezustand wird in 10%-Schritten dargestellt. Die Farbe der Symbole ändert sich in Abhängigkeit von der jeweiligen Batterieladung. Wenn die Batterien entfernt wurden, können Sie das Gerät bedienen, wenn es am Stromnetz angeschlossen ist.
Seite 20 Anzeigen des Batteriestatus Wählen Sie das Batterie-Symbol auf dem Statusleiste am Datenerfassungsmodul. Ein Bild wird geöffnet, das den Ladezustand der Batterie anzeigt. Status der Netzwerkverbindung anzeigen Wenn die drahtlose und drahtgebundene Verbindung auf Aktivieren eingestellt ist, verwendet das Gerät eine drahtgebundene Verbindung, wenn Sie ein LAN- Kabel anschließen.
Seite 21: Änderung Der Bildschirmhelligkeit
Produktübersicht Netzwerkstatussymbol Status Beschreibung LAN-Verbindung Das Gerät ist über LAN mit einem Remote-Server verbunden und bezieht gerade eine IP-Adresse. Wenn dieses Symbol blinkt, bezieht das Gerät eine IP-Adresse vom DHCP-Server. Keine LAN-Verbindung Das Gerät ist nicht mit einem LAN verbunden; es ist kein LAN-Kabel (Ethernetkabel) an das Gerät angeschlossen.
Seite 22 Produktübersicht Ihre Änderungen werden automatisch auf dem Gerät gespeichert und gehen beim Aus- oder Einschalten des Geräts nicht verloren. MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 5864335-022-1...
Seite 23: Anlagen-Einrichtung
Betreiben Sie das Gerät über den Netzstrom, während der Akku geladen wird. Setzen Sie den Daumen auf die Entriegelung der Batteriefachabdeckung und ziehen Sie diese vorsichtig auf. MAC 5 A4 MAC 5 A5 MAC 5 Lite Schieben Sie die Batterie in der korrekten Ausrichtung in die Öffnungen des Batteriefachs.
Seite 24: Anschließen An Den Netzstrom
Anlagen-Einrichtung MAC 5 Lite Heben Sie die Abdeckung des Batteriefachs an und schließen Sie sie. MAC 5 A4 MAC 5 A5 MAC 5 Lite Anschließen an den Netzstrom Dieses Gerät kann mit AC-Netzstrom oder Batteriestrom betrieben werden. Wenn das Gerät an eine Steckdose angeschlossen ist, wird Netzstrom verwendet und die Batterie aufgeladen.
Seite 25 Anlagen-Einrichtung Element Beschreibung Mit der Netzsteckdose verbundener Stecker des Netzkabels. Mit der Rückseite des Netzstromadapters verbundene Buchse des Netzkabels. Mit dem Netzkabel verbundener Stecker des Netzadapters. Anmerkung: Vergleichen Sie vor dem Anschließen des Geräts an das Versorgungsnetz, ob die auf dem Typenschild angegebene Netzspannung- und -frequenz mit den Werten des Versorgungsnetzes übereinstimmen.
Seite 26: Anschließen Des Externen Barcodelesers
Anlagen-Einrichtung Anschließen des externen Barcodelesers Wenn der optionale Barcodeleser zusammen mit dem Gerät erworben wurde, diesen an den USB-Port des Geräts anschließen. Anmerkung: Die Option BRCD - Externer Barcodeleser im System wird werksseitig aktiviert, wenn der Barcodeleser zusammen mit dem Gerät erworben wird. Konfigurieren Sie die Barcode-Einstellungen für den Standort des Anwenders, bevor Sie das Barcodeleser verwenden.
Seite 27: Anpassen Des Geräts An Das Papierformat
• A5 (8,27 x 5,9 Zoll) - 5684683 Der MAC 5 Lite unterstützt keine Ausdrucke auf Papier. Sie können das Druckermodul so konfigurieren, dass die geeignete Papiergröße nur für MAC 5 A4-Geräte verwendet wird. Ändern Sie die Papiergröße wie nachstehend beschrieben. Schalten Sie das Gerät aus.
Seite 28 Anlagen-Einrichtung Ist das Dann Papierformat Modified Bringen Sie den Abstandhalter am äußeren Steckplatz des Druckkopfs an. letter Stellen Sie sicher, dass sich der Abstandhalter in der richtigen Position befindet. Drücken Sie die Druckerklappe in die Schließposition und vergewissern Sie sich, dass die Einheit geschlossen ist.
Seite 29 Anlagen-Einrichtung Ist das Dann Papierformat Bewegen Sie die beiden Papierverriegelungen zur Position "A4“ und ziehen Sie die Schrauben mit einem Schraubendreher der Größe PH 1x150 mm fest. 5864335-022-1 MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 29...
Seite 30 Anlagen-Einrichtung Ist das Dann Papierformat Modified Bewegen Sie die beiden Papierverriegelungen zur Position "Letter“ und ziehen letter Sie die Schrauben mit einem Schraubendreher der Größe PH 1x150 mm fest. Bewegen Sie die Schraube unten am Gerät. Die Schraubenposition hängt vom Papierformat ab. MAC ™...
Seite 31 Anlagen-Einrichtung Ist das Dann Papierformat Bringen Sie die Schraube in die nachstehend gezeigte Position und ziehen Sie sie mit einem Schraubendreher der Größe PH 1x150 mm fest. Modified Bringen Sie die Schraube in die nachstehend gezeigte Position und ziehen Sie letter sie mit einem Schraubendreher der Größe PH 1x150 mm fest.
Seite 32: Einlegen Von Papier
Falten und kleben Sie den Papierbogen entlang der Letter-Linie. letter Einlegen von Papier Der MAC 5 A4-Drucker unterstützt die Papierformate: • A4 (8,27 x 11,7 Zoll) - 2104772-001 • Letter (8,4 x 11 Zoll) - 2104771-001 Der MAC 5 A5-Drucker unterstützt die Papierformate: •...
Seite 33 Anlagen-Einrichtung Ziehen Sie die Papierfolie heraus und legen Sie das Papier darüber; schieben Sie dann das Papier in das Gerät, bis es vollständig eingelegt ist. Anmerkung: • Wenn das Papier Q-Öffnungen hat, müssen sich die Q-Öffnungen oben auf der linken Seite befinden. •...
Seite 34 Anlagen-Einrichtung Ziehen Sie die erste Papierseite vor. MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 5864335-022-1...
Seite 35: Sperren Und Entsperren Der Wagenrollen
Anlagen-Einrichtung Drücken Sie auf beide Enden der Druckerklappe, um sie zu schließen, und vergewissern Sie sich, dass sich das Gerät schließt. Sperren und Entsperren der Wagenrollen Drücken Sie zum Sperren der Wagenrolle die Radbremse nach unten. Sperren Sie die Rollen aus Sicherheitsgründen vor jeder Verwendung. 5864335-022-1 MAC ™...
Seite 36: Befestigen Des Geräts Am Wagen
Positionierungsstiften an der oberen Platte des Wagens aus. Legen Sie das Gerät vorsichtig auf die obere Platte des Wagens und stecken Sie die Fußstützen an der Unterseite des Geräts in die Löcher der oberen Platte. MAC 5 A4 MAC 5 A5 MAC ™...
Seite 37 Stecken Sie die mit dem Wagen gelieferten Schrauben (M6x20) und Unterlegscheiben (D12xD6,5x1,5) durch die Unterseite der oberen Platte in das Gerät und ziehen Sie sie mit einem 4 mm-Drehmomentschlüssel fest. MAC 5 A4 MAC 5 A5 MAC 5 Lite 5864335-022-1 MAC...
Seite 38: Anschließen Des Lan-Kabels
Anlagen-Einrichtung Anschließen des LAN-Kabels Vor Werksauslieferung ist ein drahtloses Modul im Gerät installiert. Falls das Gerät nicht für den Anschluss an ein Drahtlosnetzwerk konfiguriert ist, kann auch eine Kabelverbindung verwendet werden. Schließen Sie zur Herstellung einer Verbindung mit einem drahtgebundenem Netzwerk das Ethernet-Kabel an den RJ45-Netzwerkstecker des Geräts an.
Seite 39: Testen Des Geräts
Anlagen-Einrichtung Testen des Geräts Führen Sie nach dem Einstellen und Konfigurieren des Geräts vor dem Einsatz am Patienten einen Test durch. Verwenden Sie die Testempfehlungen wie folgt: • Zeichnen Sie ein Ruhe-EKG auf und drucken Sie es. • Drucken eines Patientenberichts. Siehe Drucken eines Patientenberichts auf seite Löschen eines Patientenberichts.
Seite 40: Anmeldung Und Sicherheit
Führen Sie einen der folgenden Schritte aus, um das EKG-Gerät von der Stromzufuhr zu trennen: Wählen Sie im Benutzermenü auf dem Bildschirm die Option Abschaltung. Das Fenster Abschaltung wird geöffnet und zeigt eine Meldung an. Wählen Sie Abschaltung aus. Das Gerät ist abgeschaltet. Die LED Einschaltung auf dem Bedienfeld ist ausgeschaltet.
Seite 41: Benutzerauthentifizierung
Anmeldung und Sicherheit Das Fenster Netz-Optionen wird geöffnet und zeigt die folgenden Optionen an: Abbrechen, Standby, Abmelden, Privat und Abschaltung. Wählen Sie Abschaltung aus. Das Gerät ist abgeschaltet. Die LED Einschaltung auf dem Bedienfeld ist ausgeschaltet. Benutzerauthentifizierung Dieses Gerät unterstützt verschiedene Modalitäten für die Benutzerauthentifizierung.
Seite 42 Anmeldung und Sicherheit Tabelle 8: Unterstützte Benutzerauthentifizierungsmodalitäten Unterstützter Beschreibung Benutzerauthentifizierungsmodus Vollständige Authentifizierung mit Der Bildschirm Login zeigt mit diesen Feldern an, wenn das STAT-Login Gerät eingeschaltet oder entsperrt wird. Die nachstehenden Benutzer können sich am Gerät einloggen: • Voreingestellte Benutzer (Admin, Dienste) •...
Seite 43: Anmelden Am Gerät
Anmeldung und Sicherheit Unterstützter Beschreibung Benutzerauthentifizierungsmodus Login mittels Techniker-ID Der Bildschirm Login zeigt an, wenn das Gerät eingeschaltet oder entsperrt wird. Ein Techniker kann auf das Gerät mittels Eingabe der Techniker-ID zugreifen. Keine Authentifizierung Bei Einschaltung des Geräts wird kein Login-Bildschirm angezeigt.
Seite 44: Bei Fehlgeschlagenem Anmeldevorgang Siehe Folgende Tabelle
Anmeldung und Sicherheit Benutzertyp Beschreibung Lokale Die lokalen Benutzerprofile werden vom Geräte-Administrator verwaltet. Beziehen Benutzer Sie Ihren Benutzernamen und Ihr Passwort vom Geräte-Administrator. LDAP- Die LDAP-Benutzerauthentifizierung steht nur dann zur Verfügung, wenn Sie das Benutzer Gerät zur Unterstützung von LDAP konfigurieren. Der LDAP-Server-Administrator verwaltet die LDAP-Benutzerprofile.
Seite 45: Anmelden Am Gerät Als Stat-Benutzer
Anmeldung und Sicherheit Symptom Ursache Lösung Sie sind ein lokaler Benutzer und Wenden Sie sich zur Rücksetzung haben Ihr Passwort vergessen Ihres Passworts an Ihren Administrator und melden Sie sich wieder am Gerät an. Wenn Sie ein LDAP-Benutzer sind, wurde der Fehler durch Folgendes verursacht: •...
Seite 46: Abmelden Vom Gerät
Anmeldung und Sicherheit Sie werden nun als Standardbenutzer eingeloggt. Es wird der Erfassungsbildschirm angezeigt. Sie können nun Aufgaben mit den zugewiesenen Standardbenutzer- oder Techniker-ID-Berechtigungen ausführen. Abmelden vom Gerät Melden Sie sich von Ihrer Benutzersitzung ab, wenn Sie die Verwendung des Geräts beendet haben.
Seite 47: Aktivieren Oder Deaktivieren Des Datenschutzmodus
Das Fenster Netz-Optionen öffnet sich mit den Optionen Abbrechen, Standby, Abmelden, Privat und Abschaltung. Wählen Sie Privat aus. Das GE-Logo wird mit schwarzem Hintergrund in der Bildschirmmitte angezeigt und eine Meldung weist darauf hin, dass der Datenschutzmodus aktiviert ist. • Zum Deaktivieren des Datenschutzmodus tippen Sie auf eine beliebige Stelle auf dem Bildschirm.
Seite 48: Entsperren Des Geräts
Anmeldung und Sicherheit Das Gerät ist gesperrt. Ihr Benutzername wird auf dem gesperrten Bildschirm angezeigt. Entsperren des Geräts Berühren Sie das Sperrsymbol auf dem Bildschirm. Vor dem Anmeldevorgang wird eine Meldung angezeigt, sofern Sie als Administrator konfiguriert wurden. Klicken Sie auf Akzeptieren. Der Bildschirm Anmelden wird angezeigt.
Seite 49: Durchführen Eines System-Resets
Anmeldung und Sicherheit Zum Beenden des Standbymodus drücken Sie die Netzstrom-Taste auf dem Bedienfeld: • Wenn die Benutzerauthentifizierung konfiguriert ist, wird der Standbymodus ausgeschaltet und der Sperrbildschirm angezeigt. Führen Sie das Verfahren durch, um das Gerät zu entsperren und Entsperren des Geräts auf seite 48 sich anzumelden.
Seite 50 Anmeldung und Sicherheit Änderungen, Protokolle und Benutzerdaten gehen verloren und sind nicht wiederherstellbar. Geben Sie die Seriennummer des Geräts in das Feld System-Seriennummer eingeben ein. Die Schaltfläche Wiederherstellen wird aktiviert, nachdem Sie die korrekte Seriennummer eingegeben haben. Wiederherstellen auswählen, um mit der Systemwiederherstellung fortzufahren. Die Systemkonfiguration wird auf die Werkseinstellungen zurückgesetzt und alle Patientendaten werden gelöscht.
Seite 51: Patientendaten-Bildschirm Im Überblick
Patienten-Information Patienten-Information Patientendaten-Bildschirm im Überblick Anhand von Patientendaten können Sie Patienten identifizieren. Rufen Sie die Patientendaten auf und stellen Sie sicher, dass sie vollständig sind, bevor Sie ein EKG beginnen. Sie können die Patientendaten auf dem Bildschirm Patienten-Info folgendermaßen aktualisieren: •...
Seite 52 Algorithmus zur Berechnung der Herzfrequenz eine Änderung der Herzfrequenz meldet. Die Herzfrequenz wird nicht angezeigt, wenn sie unter 30 Schläge pro Minute (bpm) abfällt, über 300 bpm ansteigt oder das System keine EKG-Daten erfasst. Wenn die Herzfrequenz nicht angezeigt wird, erscheinen stattdessen drei Sternchen.
Seite 53 Patienten-Information Tabelle 12: Bildschirm Patientendaten Element Feld Beschreibung Patienten- Zeigt Patientendaten an, wie z. B. Vorname, Nachname, Geschlecht, Info Alter und sonstige konfigurierte Angaben. Registerkarte Speichern Wählen Sie Speichern, um die Patientendaten zu speichern. Schaltfläche Wenn der untere Bereich des Bildschirms Patienten-Info verschwommen erscheint, weist dies darauf hin, dass die konfigurierten Daten nicht vollständig angezeigt werden.
Seite 54: Starten Einer Untersuchung Für Einen Neuen Patienten
Wenn ausstehende Druckaufträge in der Warteschlange stehen, weist eine Meldung darauf hin, dass ausstehende Druckaufträge aus der Warteschlange gelöscht werden. • Wählen Sie Fortfahren, um ausstehende Druckaufträge zu löschen und die Untersuchung für den neuen Patienten zu starten. Der Bildschirm Patienten- Info wird erweitert.
Seite 55: Eingabe Von Patientendaten
Patienten-Information Der Bildschirm Patienten-Info wird geöffnet, geben Sie die Patientendaten ein. Eingabe von Patientendaten Wenden Sie die folgenden Methoden zur Eingabe oder Aktualisierung von Patientendaten im Bildschirm Patienten-Info an: • Verwenden Sie einen Barcode-Lesegerät; siehe Aktualisieren von Patientendaten mit einem Barcode-Lesegerät auf seite •...
Seite 56: Abfragen Von Bestellungen Oder Adt-Daten Nach Patientendaten
Patienten-Information Halten Sie die Taste gedrückt und positionieren Sie das Barcode-Lesegerät 10 bis 15 cm (4 bis 6 Zoll) über den zu lesenden Barcode. Der Barcode wird automatisch gescannt. Der Barcode-Lesegerät gibt einen Signalton zur Bestätigung des erfolgten Scans aus. Der Bildschirm Patientendaten wird erweitert und die Felder sind mit den Patientendaten ausgefüllt.
Seite 57: Arbeitsablauf Für Bestellungsabfragen
Patienten-Information • nur Bestellungen • oder Bestellungen und dann ADT-Daten • oder nur ADT-Daten je nachdem, wie der Administrator das Gerät konfiguriert hat. Gehe zu: • wenn vom Gerät nur Arbeitsablauf für Bestellungsabfragen auf seite 57 Bestellungen abfragt werden. • Arbeitsablauf für Bestellungs- und anschließende ADT-Abfragen auf seite wenn vom Gerät Bestellungen und anschließend ADT-Daten abgefragt werden.
Seite 58 Patienten-Information Wenn Dann Es werden keine lokalen Bestellungen auf dem Im Benachrichtigungsbereich wird gemeldet, dass Gerät gefunden keine passenden lokalen Bestellungen gefunden wurden. Das Gerät sucht dann mit der Patienten-ID nach Remote-Bestellungen im MUSE- System. Wenn Dann Es werden mehrere entfernte Bestellungen auf Die Bestellungen werden auf der Registerkarte dem MUSE-System gefunden Bestellungen in einer gefilterten Liste angezeigt.
Seite 59 Patienten-Information Wenn Dann Es wird nur ein ADT-Datensatz auf dem MUSE- Das System sucht mit der in diesem ADT- System gefunden Datensatz gefundenen Patienten-ID nach der Bestellung. • Wenn mehrere Bestellungen auf dem System gefunden werden – Die Bestellungen werden auf der Registerkarte Bestellungen in einer gefilterten Liste angezeigt.
Seite 60: Arbeitsablauf Für Bestellungs- Und Anschließende Adt-Abfragen
Patienten-Information Wenn Dann Die ausgewählte Bestellung stimmt nicht mit den Auf dem Bildschirm wird eine Warnmeldung Patientendaten im Bildschirm Patienten-Info angezeigt. überein *Name und Patienten-ID stimmen nicht überein* Möchten Sie diese Anforderung an den aktuellen Patiententest anhängen? Wählen Sie Ja, um die Bestellung anzuhängen, oder Nein, um den Vorgang abzubrechen.
Seite 61 Patienten-Information Wenn Dann Es werden mehrere entfernte Bestellungen auf Die Bestellungen werden auf der Registerkarte dem MUSE-System gefunden Bestellungen in einer gefilterten Liste angezeigt. Wählen Sie die Bestellung aus, die der Patientenuntersuchung angehängt werden soll. Es wird eine einzelne Bestellung auf dem MUSE- Der Bildschirm Patienten-Info wird mit den System gefunden Daten der Bestellung aufgefüllt, wenn keine...
Seite 62 Patienten-Information Wenn Dann Es werden keine entfernten Bestellungen auf dem Im Benachrichtigungsbereich wird gemeldet, dass MUSE-System gefunden keine passenden Remote-Bestellungen gefunden wurden. Das Gerät sucht dann nach ADT-Daten im MUSE-System. • Wenn mehrere ADT-Datensätze auf dem MUSE-System gefunden werden – Die übereinstimmenden Datensätze werden im Erfassungsbildschirm angezeigt und im Benachrichtigungsbereich erscheint eine...
Seite 63 Patienten-Information Wenn Dann Die Remote-Bestellungsabfrage auf dem MUSE- Im Benachrichtigungsbereich wird gemeldet, dass System ist fehlgeschlagen die Remote-Bestellungsabfrage fehlgeschlagen ist. Das Gerät sucht dann mit der Besuchsnummer nach ADT-Daten im MUSE-System. Wenn Dann Es werden mehrere ADT-Datensätze auf dem Die übereinstimmenden Datensätze werden MUSE-System gefunden im Erfassungsbildschirm angezeigt und im Benachrichtigungsbereich erscheint eine Meldung,...
Seite 64: Arbeitsablauf Für Adt-Abfragen
Patienten-Information Wenn lokale oder entfernte Bestellungen gefunden werden und Sie die Bestellung anhängen möchten: Wenn Dann Die ausgewählte Bestellung stimmt mit den Auf dem Bildschirm wird eine Warnmeldung Patientendaten im Bildschirm Patienten-Info angezeigt. überein Möchten Sie diese Anforderung an den aktuellen Patiententest anhängen? Wählen Sie Ja, um die Bestellung anzuhängen, oder Nein, um den Vorgang abzubrechen.
Seite 65: Eingeben Oder Bearbeiten Von Patientendaten Über Die Software-Tastatur
Patienten-Information Eingeben oder Bearbeiten von Patientendaten über die Software-Tastatur Im Folgenden werden die Daten für die Software-Tastatur angegeben: Element Name Beschreibung Rücktaste Schl. Eingaben werden gelöscht. Eingabe Schl. Eingaben werden eingegeben. Speichern Schl. Eingaben werden gespeichert. Minimierung Schl. Tastatur wird im Bildschirm minimiert. Pfeil Tasten Ermöglicht eine Bewegung zwischen den Spalten.
Seite 66: Eingeben Oder Bearbeiten Von Klinischen Studien
Patienten-Information • Die Pinyin-Eingabemethode ist eingestellt: Bei Eingabe von Daten in den Feldern wird eine Nummernliste von übereinstimmenden chinesischen Zeichen in einem Dropdown-Menü angezeigt. Wählen Sie die Nummer des gewünschten Werts in der Liste aus oder geben Sie sie ein, um das chinesische Zeichen in das Feld einzutragen.
Seite 67 Patienten-Information Zum Speichern Ihrer Eingaben wählen Sie Speichern. Die Daten werden gespeichert und der Bildschirm Klinische Studie wird geschlossen. Der EKG-Bericht wird auf Grundlage der Einstellung Alle Felder der Klinischen Studie zu Pflichtfeldern machen nicht akzeptiert, übertragen oder gedruckt, bis Sie die Daten der klinischen Studie für die Pflichtfelder eingeben.
Seite 68: Aufzeichnung Eines Ekgs Oder Rhythmus
Aufzeichnung eines EKGs oder Rhythmus Aufzeichnung eines EKGs oder Rhythmus Hookup Advisor im Überblick Der Hookup Advisor ist ein Hilfsmittel zur Überwachung der Ableitungssignalqualität während der EKG-Erfassung. Es kann das Auftreten von EKGs mit schlechter Signalqualität verringern oder verhindern, indem Sie die Signalqualität jeder Ableitung anzeigen und ggf.
Seite 69 Aufzeichnung eines EKGs oder Rhythmus Tabelle 14: Hookup Advisor-Panel Element Name Beschreibung Reduzieren Pfeil Wählen Sie den Pfeil, um das Elektrodenanlageschema zu reduzieren, d. h., einzuklappen. Elektrodenanlageschema Stellt die Elektrodenplatzierung und Qualität aller Ableitungen dar. Je nach Anschlussstatus wechselt die Farbe der einzelnen Ableitungsqualitätsanzeigen auf rot, gelb und grün.
Seite 70 Aufzeichnung eines EKGs oder Rhythmus Element Name Beschreibung Benachrichtigungsbereich Hier werden Statusmeldungen zur Ableitungsqualität angezeigt, die auf das spezifische Problem der einzelnen Ableitungen hinweisen. Meldungen werden der Reihe nach ausgegeben. Bei mehr als einem Fehler erscheinen zuerst die Meldungen für den Status rot. Sobald Sie ein Problem beheben, wird die nächste Meldung angezeigt.
Seite 71 Aufzeichnung eines EKGs oder Rhythmus Anmerkung: Beim Hookup Advisor-Status grün ist die Hintergrundfarbe des Symbols Start EKG ebenfalls grün. Die Hintergrundfarbe des Symbols Start EKG ist blau, wenn der Hookup Advisor-Status rot oder gelb ist. Wenn der Hookup Advisor-Status rot oder gelb ist, überprüfen Sie die Haut des Patienten;...
Seite 72: Ändern Von Ableitungssätzen Und Ableitungsformaten
Aufzeichnung eines EKGs oder Rhythmus Erfassen eines EKGs auf der Grundlage des Hookup Advisor-Status im Vor- Aufnahmemodus Im Vor-Aufnahmemodus (siehe EKG-Erfassung im Überblick auf seite werden die EKG-Daten der vergangenen 10 Sekunden erfasst, wenn Sie eine EKG- Aufzeichnung beginnen. Prüfen Sie vor Beginn eines EKGs den Hookup Advisor-Status: •...
Seite 73: Aktivieren Der Acs-Interpretation
Aufzeichnung eines EKGs oder Rhythmus Das gewählte Ableitungsformat wird auf die Kurve angewendet. Wählen Sie eine beliebige Stelle außerhalb des Menüs um es zu reduzieren. Diese Änderungen wirken sich nur auf die aktuelle Patientenuntersuchung aus. Wenn Sie einen neuen Patienten starten, werden wieder die für das Gerät konfigurierten Werte wirksam.
Seite 74: Ändern Von Geschwindigkeit, Verstärkung Und Filter
Aufzeichnung eines EKGs oder Rhythmus Verdächtige Stimulationsbeschriftungen Anmerkung: Ein entsprechend qualifizierter Arzt oder Kardiologe muss die angezeigten verdächtigen Impulsspitzen überprüfen und bestätigen. Sie können die HD Impuls-Option im Aufnahmebildschirm manuell deaktivieren, bevor Sie eine EKG-Patientenuntersuchung aufzeichnen. Nach dem Start eines neuen Patienten oder dem Neustart des Geräts wird die HD Impuls-Option automatisch wieder auf EIN zurückgestellt.
Seite 75: Ekg-Erfassung Im Überblick
Aufzeichnung eines EKGs oder Rhythmus • Wenn Sie die Option F300 - 300 Hz Erfassung nicht erwerben, sind die Werte für Filter (Hz) 20, 40, 100 und 150. • Wenn Sie die Option F300 - 300 Hz Erfassung erwerben und die Erfassungsbandbreite der ausgewählten Ableitung auf 150Hz eingestellt ist, sind die Werte für Filter (Hz) 20, 40, 100 und 150.
Seite 76: Automatische Ekg-Erfassung
Aufzeichnung eines EKGs oder Rhythmus Tabelle 17: EKG-Erfassungsmodi Erfassungsmodus Beschreibung Vorab-Aufnahme Wenn Sie mit der Aufzeichnung eines EKGs beginnen: • Wenn 10 Sekunden EKG-Daten verfügbar sind, zeichnet das System die vorigen 10 Sekunden Daten zur Analyse auf. • Wenn keine 10 Sekunden EKG-Daten verfügbar sind, zeichnet das System so lange weiter auf, bis 10 Sekunden EKG-Daten vorliegen.
Seite 77: Manueller Start Einer Ekg-Aufzeichnung
Aufzeichnung eines EKGs oder Rhythmus • Wenn Sie die Schaltfläche Stopp EKG wählen, wird die automatische EKG- Erfassung gestoppt und die Schaltfläche Start EKG wird angezeigt. • Wenn Sie die Schaltfläche Start EKG wählen, wird die EKG-Erfassung manuell gestartet. Wenn Sie während der automatischen EKG-Erfassung sonstige Funktionen ausführen, erscheint eine Meldung im Benachrichtigungsbereich.
Seite 78 Sekunden Daten aufgezeichnet wurden. Weitere Informationen finden Sie unter EKG abbrechen auf seite Die Erstellung des EKG-Untersuchungsberichts beginnt. Je nach Konfiguration des Druckvorschaumodus und Hookup Advisor-Status wird der aufgezeichnete EKG-Patiententest geöffnet. Wenn ... Dann ... Der Druckvorschaumodus ist Die EKG-Patientenbericht-Vorschau wird angezeigt, konfiguriert als Immer damit Sie den Bericht akzeptieren oder ablehnen.
Seite 79: Ekg Abbrechen
Aufzeichnung eines EKGs oder Rhythmus Wenn ... Dann ... Der Druckvorschaumodus ist Die EKG-Patientenbericht-Vorschau wird nicht angezeigt. konfiguriert als Gelb und der Der EKG-Patientenbericht wird automatisch akzeptiert, in Hookup Advisor-Status ist Grün der Liste Dateien gespeichert und zur Prüfung angezeigt. Weitere Informationen finden Sie unter Prüfen eines EKG- Der Druckvorschaumodus ist...
Seite 80: Akzeptieren Oder Ablehnen Eines Ekg-Patientenberichts
Aufzeichnung eines EKGs oder Rhythmus Das Gerät beendet die Aufzeichnung der EKG-Daten und das Symbol Start EKG erscheint. Akzeptieren oder Ablehnen eines EKG-Patientenberichts ACHTUNG: VERZÖGERUNG BEI DER BEHANDLUNG - Nicht akzeptierte EKGs im Vorschaubildschirm werden automatisch abgelehnt und gelöscht, wenn alle Patientenableitungen getrennt sind und das MAC 5-Gerät 2 Minuten lang inaktiv war.
Seite 81 Aufzeichnung eines EKGs oder Rhythmus Tabelle 18: EKG-Patientenbericht in der Vorschau Element Name Beschreibung Banner Patienten- Zeigt Patientendaten. Wählen Sie eine beliebige Stelle im Information Banner Patienten-Information, um die Patientendaten für den Patientenbericht zu bearbeiten. Ändern Sie die Angaben durch Eingabe über die Software-Tastatur, Anhängen einer Bestellung, Scannen des Patienten-Barcodes, Auswählen eines Patienten auf der Registerkarte Patienten oder Durchführen einer ADT-Abfrage.
Seite 82 Aufzeichnung eines EKGs oder Rhythmus Wenn Sie versuchen, andere Funktionen durchzuführen, wie etwa vor dem Akzeptieren oder Ablehnen des EKGs auf einen der Bildschirme Einstellungen oder Dienste zuzugreifen, erscheint eine Meldung mit dem Hinweis, dass das EKG nicht gespeichert wurde und die Vorschau verloren geht, wenn Sie zum jeweiligen Bildschirm wechseln.
Seite 83 Aufzeichnung eines EKGs oder Rhythmus Wenn ... Dann ... Nächste Schritte Hookup Advisor- Wählen Sie das Symbol • Prüfen Sie den EKG-Patientenbericht Status ist „Grün“, Akzeptieren: und entscheiden Sie, wie Sie weiter EKG-Signalqualität vorgehen. Weitere Informationen ist gut. Das Symbol finden Sie unter Prüfen eines EKG- Akzeptieren ist grün...
Seite 84: Prüfen Eines Ekg-Patientenberichts
Aufzeichnung eines EKGs oder Rhythmus Wenn ... Dann ... Nächste Schritte Hookup Advisor-Status Wählen Sie das Symbol Starten Sie ein neues EKG mit demselben ist „Gelb“ oder „Rot“, Ablehnen: Patienten. Weitere Informationen finden bei der Aufzeichnung Sie unter EKG-Erfassung im Überblick auf dieses EKGs bestehen seite Probleme mit der EKG-...
Seite 85 Aufzeichnung eines EKGs oder Rhythmus Tabelle 19: Anzeige eines EKGs zur Überprüfung Patientenbericht Element Name Beschreibung Banner Patienten- Es werden Patientendaten wie z. B. der Vorname, Nachname, Information das Geschlecht, Alter usw. angezeigt. Wählen Sie eine beliebige Stelle im Banner Patienten-Information, um die Patientendaten für den Patientenbericht zu bearbeiten.
Seite 86: Automatisches Drucken Eines Ekg-Patientenberichts
Aufzeichnung eines EKGs oder Rhythmus Element Name Beschreibung Fertig Symbol Schließen des Patientenbericht nach Abschluss Ihrer Aufgaben. Weitere Informationen finden Sie unter Schließen eines Patientenberichts auf seite Löschen Symbol Löschen des Patientenbericht. Weitere Informationen finden Sie unter Löschen eines Patientenberichts auf seite Bearbeiten Symbol Bearbeiten von Patientendaten für den Patientenbericht.
Seite 87: Aufzeichnen Eines Rhythmus
Führen Sie für die Unterbrechung des Drucks eines PatientenberichtWählen Sie das Symbol Stopp aus, das sich in der Mitte des Bildschirms befindet. Alle ausstehenden Druckaufträge werden abgebrochen. Aufzeichnen eines Rhythmus Vergewissern Sie sich, dass genügend Papier zum Drucken eines Rhythmus-Berichts im Papierfach eingelegt ist.
Seite 88 Aufzeichnung eines EKGs oder Rhythmus Das Symbol Start Rhythmus im Bildschirm Erfassung wechselt zu Stopp Rhythmus. Wenn der Rhythmusmodus Nur Digital oder Beide konfiguriert ist, wird auf dem Symbol eine bei einer Sekunde beginnende Zählung des Aufzeichnungsvorgangs angezeigt. Wenn die Option Verzögerung Rhythmusausdruck deaktiviert ist, wird der Rhythmus für den Patienten in Echtzeit aufgezeichnet und/oder gedruckt.
Seite 89: Prüfen Eines Digitalen Rhythmusberichts
Aufzeichnung eines EKGs oder Rhythmus Wenn ein Druckerfehler auftritt und das Drucken des Rhythmus unterbrochen wird, müssen Sie den Fehler beheben. Weitere Informationen finden Sie unter 318. Der digitale Rhythmus wird auch bei einem Druckfehler auf seite Druckerfehler fortgesetzt. Zum Fortsetzen des Rhythmusausdrucks müssen Sie den digitalen Rhythmus beenden und beides neu starten.
Seite 90 Aufzeichnung eines EKGs oder Rhythmus Tabelle 20: Registerkarte Rhythmus Element Name Beschreibung Banner Patienten- Es werden Patientendaten wie z. B. der Vorname, Nachname, Information das Geschlecht, Alter usw. angezeigt. Wählen Sie eine beliebige Stelle im Banner Patienten-Information, um die Patientendaten für den Rhythmusbericht zu bearbeiten.
Seite 91: Übertragen Eines Patientenberichts An Ein Konfiguriertes Ziel
Aufzeichnung eines EKGs oder Rhythmus Element Name Beschreibung Fertig Symbol Schließen des Rhythmusberichts nach Abschluss Ihrer Aufgaben. Weitere Informationen können Schließen eines entnommen werden. Patientenberichts auf seite 99 Löschen Symbol Löschen des Rhythmusberichts. Weitere Informationen können entnommen Löschen eines Patientenberichts auf seite 98 werden.
Seite 92 Aufzeichnung eines EKGs oder Rhythmus Patientenbericht- Destination Unterstütztes Dateiformat Ruhe-EKG USB-R/W-Datenträger Formate PDF, Hilltop und Sapphire XML (das Sapphire XML-Format ist verfügbar, wenn Sie die XML- Formatausgabe in Option Manager aktivieren). Ruhe-EKG SFTP-Serverziel mit Remote- Formate PDF, Hilltop und Sapphire Freigabeverzeichnis XML (das Sapphire XML-Format ist verfügbar, wenn Sie die XML-...
Seite 93 Aufzeichnung eines EKGs oder Rhythmus Informationen zum Prüfen eines Totalauschriebberichts, siehe Überprüfen eines Online-EKG-Berichts auf seite 102. Zum Übertragen des Berichts an das gewünschte Ziel führen Sie einen der folgenden Schritte aus: Übertragungsziel für den Führen Sie folgende Schritte durch: Bericht Standardziel Wählen Sie das Symbol Übertragen:...
Seite 94 Aufzeichnung eines EKGs oder Rhythmus Wenn Dann Die Übertragungswarteschlange hat das Warten Sie, bis die Berichte in der Höchstlimit von 1.000 Berichten erreicht; im Warteschlange übertragen wurden und Benachrichtigungsbereich wird gemeldet, versuchen Sie es dann erneut. dass die Übertragungswarteschlange voll ist und keine weiteren Berichte hinzugefügt werden können.
Seite 95: Drucken Eines Patientenberichts
Aufzeichnung eines EKGs oder Rhythmus Wenn Dann Patientendaten im Patientenberichtsind Führen Sie die folgenden Schritte aus: unvollständig (z. B. sind Pflichtfelder Bearbeiten Sie den Patientenbericht, um leer oder enthalten ungültige Daten); im fehlende Patientendaten zu ergänzen. Benachrichtigungsbereich wird gemeldet, dass der Patientenbericht aufgrund Wiederholen Sie die Übertragung.
Seite 96 Aufzeichnung eines EKGs oder Rhythmus Bevor Sie ein Exemplar des Berichts drucken, prüfen Sie den Patientenbericht und stellen Sie Folgendes sicher: • Die Patientendaten im Patientenbericht sind richtig. • EKG, Rhythmus oder Online-EKG wurden mit der gewünschten Verstärkung und dem gewünschten Filter aufgenommen. Führen Sie eine der folgenden Schritte aus: Zum Drucken eines Führen Sie folgende Schritte durch:...
Seite 97: Bearbeiten Von Patientendaten In Einem Patientenbericht
Aufzeichnung eines EKGs oder Rhythmus Anmerkung: Der EKG-Bericht wird auf Grundlage der Einstellungen unter Verpflichtende Felder gelten fürErfassung nicht akzeptiert, übertragen oder gedruckt, bis Sie die demografischen Daten für die Pflichtfelder eingeben. Es wird eine Fehlermeldung Der Druckvorgang kann nicht ausgeführt werden. Patientendaten unvollständig.
Seite 98: Löschen Eines Patientenberichts
Aufzeichnung eines EKGs oder Rhythmus Zum Bearbeiten von Patientendaten für den Patientenbericht wählen Sie das Symbol Bearbeiten in der Seite Report Review im Bildschirm Erfassung: Es öffnet sich der Bildschirm Patienten-Information. Bearbeiten der Patientendaten über die Tastatur. Siehe Eingeben oder Bearbeiten von Patientendaten über die Software-Tastatur auf seite Wählen Sie Speichern, um Ihre Änderungen für diesen Patienten zu speichern und den Bildschirm zu reduzieren.
Seite 99: Schließen Eines Patientenberichts
Aufzeichnung eines EKGs oder Rhythmus Patientenberichts wird die Registerkarte geschlossen, auf der der Bericht angezeigt wurde, und die Registerkarte Live wird wieder aufgerufen. • Wählen Sie Abbrechen, um den Löschvorgang abzubrechen. Der ausgewählte Patientenbericht wird nicht aus der Liste Dateien entfernt. Anzeigen des Patientenberichts Sie können die Symbole auf der Registerkarte EKG, Rhythmus oder Online-EKG zum Anzeigen des Patientenberichts verwenden:...
Seite 100: Überblick Über Online-Ekg
Aufzeichnung eines EKGs oder Rhythmus • Mit demselben Patienten fortfahren zum Starten einer neuen Untersuchung für denselben Patienten. Die Live-Kurve für diesen Patienten wird auf dem Bildschirm angezeigt. Überblick über Online-EKG Die Online-EKG-Option zeigt bis zu 5 Minuten lang eine Ableitung der Patientenkurve an.
Seite 101 Aufzeichnung eines EKGs oder Rhythmus Zur Anzeige eines Totalausschrieb-EKGs klicken Sie auf die Registerkarte Totalausschrieb im Bildschirm Erfassung. • Eine Ableitung des Online-EKGs wird angezeigt. Das Online-EKG zeigt die Kurve von der linken zur rechten Seite des Bildschirms an. • Das Online-EKG zeichnet maximal 5 Minuten auf. Die Aufzeichnung stoppt, sobald die 5 Minuten vorbei sind.
Seite 102: Überprüfen Eines Online-Ekg-Berichts
Aufzeichnung eines EKGs oder Rhythmus Wählen Sie eine beliebige Stelle auf dem Online-EKG. Die 10 Sekunden der EGK-Daten werden ausgewählt. Klicken Sie auf Vorschau EKG. Eine Vorschau der aufgezeichneten 10 Sekunden Daten für alle Ableitungen wird im konfigurierten Vorschaubericht angezeigt. Wählen Sie das Verkleinern-Symbol, um den Bericht anzuzeigen.
Seite 103 Aufzeichnung eines EKGs oder Rhythmus Tabelle 21: Registerkarte Online-EKG-Bericht Element Name Beschreibung Banner Patienten- Die auf dem Bildschirm angezeigten Informationen über den Information Patienten, wie Vorname, Nachname, Geschlecht, Alter usw. Zum Bearbeiten der Patientendaten klicken Sie auf eine beliebige Stelle im Bildschirm Patientendaten. Online-EKG-Bericht Zeigt den Online-EKG-Bericht an.
Seite 104 Aufzeichnung eines EKGs oder Rhythmus Element Name Beschreibung Kopieren Symbol Druckt ein Exemplar des Online-EKG-Berichts. Weitere Informationen können Drucken eines Patientenberichts auf seite entnommen werden. Übertragen Symbol Überträgt den Online-EKG-Bericht. Weitere Informationen können Übertragen eines Patientenberichts an ein konfiguriertes entnommen werden. Ziel auf seite 91 Zum Starten eines neuen Online-EKG-Berichts für denselben Patienten klicken Sie auf die Registerkarte Totalausschrieb, um zur Online-EKG-Kurve und -Anwendung...
Seite 105: Arbeiten Mit Bestellungen
Arbeiten mit Bestellungen Vergewissern Sie sich, dass die ORDM-Option auf dem Gerät aktiviert ist. Wenden Sie sich zur Aktivierung dieser Option an einen Kundendienstvertreter von GE Healthcare. Wenn das Bestellungsmanagement aktiviert ist, wird die Liste Bestellungen im Erfassungsbildschirm angezeigt. Sie können Bestellungen von einem Bestellungsmanagement-Server (z.
Seite 106 Arbeiten mit Bestellungen Tabelle 22: Auftragsliste reduziert Element Name Beschreibung Bestellungen Zeigt eine Liste der von einem Bestellungsmanagement-Server Registerkarte heruntergeladenen Bestellungen. Ein Filtersymbol neben dem Namen der Registerkarte gibt an, dass die Bestellungsliste nach einem Standort gefiltert ist. Ausdehnen Öffnen der erweiterten Liste Bestellungen. Symbol Bestellungen Es werden bis zu vier konfigurierbare Spalten angezeigt, die...
Seite 107 Arbeiten mit Bestellungen Tabelle 23: Auftragsliste erweitert Element Name Beschreibung Bestellungen Zeigt die erweiterte Liste Bestellungen. Ein Filtersymbol neben dem Registerkarte Namen der Registerkarte gibt an, dass die Bestellungsliste nach einem Standort gefiltert ist. Filterlage Liste Wählen Sie eine beliebige Stelle im Feld Filterlage. Wählen Sie im Dropdown-Menü...
Seite 108: Automatische Aktualisierung Der Bestellungsliste
Arbeiten mit Bestellungen • Abteilung • <Frage> • Behand. Arzt ID • Behand. Arzt Vorname • Behand. Arzt Zuname Warnung: UNGENAUE PATIENTENDATEN - Ungenaue Patientendaten können zu Nichtübereinstimmungen von Patientendaten führen. Einem falschen Patienten zugeordnete Informationen führen zu falschen Patientendaten, die sowohl die Diagnose als auch die Behandlung beeinträchtigen können.
Seite 109: Sortieren Der Bestellungen In Der Bestellungsliste
Arbeiten mit Bestellungen Wenn das Gerät nicht mit dem Netzwerk verbunden ist, erscheint eine Meldung im Benachrichtigungsbereich, die darauf hinweist, dass die Aktualisierung fehlgeschlagen ist, da das Gerät nicht mit dem Netzwerk verbunden ist. Wenn die Meldung weiterhin erscheint, wenden Sie sich zur Lösung des Netzwerkproblems an Ihren Administrator.
Seite 110: Filtern Von Bestellungen In Der Bestellungsliste
Arbeiten mit Bestellungen Filtern von Bestellungen in der Bestellungsliste Die Liste Bestellungen wird nach Alle Standorte anzeigen, Aktueller Standort Patient oder einer von 10 vorkonfigurierten Filterlisten gefiltert. Alle Bestellungslisten werden anhand des von Ihnen eingesetzten Standortfilters angezeigt. Wählen Sie auf dem Bildschirm Erfassung die Registerkarte Bestellungen. Die reduzierte Liste Bestellungen öffnet sich.
Seite 111 Arbeiten mit Bestellungen Bestellungen anwenden, ändert sich das Filtersymbol in , um anzuzeigen, dass die Bestellungsliste gefiltert wurde und nicht alle Bestellungen angezeigt werden. Sie wählen... Dann... Eine vorkonfigurierte Filtergruppe In der Bestellungsliste werden nur die Bestellungen mit Standorten aus der gewählten Filtergruppe angezeigt.
Seite 112: Anhängen Einer Bestellung An Eine Noch Nicht Begonnene Patientenuntersuchung
Arbeiten mit Bestellungen Standardmäßig wird der Filter Aktueller Standort Patient angewendet und alle Bestellungen vom aktuellen Standort des Geräts werden angezeigt. Anhängen einer Bestellung an eine noch nicht begonnene Patientenuntersuchung Starten Sie eine Untersuchung für den neuen Patienten. Weitere Informationen finden Sie unter Starten einer Untersuchung für einen neuen Patienten auf seite Tippen Sie doppelt auf die Bestellung in der Liste Bestellungen, um sie an einen...
Seite 113: Anforderung An Neue Patientenuntersuchung Anhängen
Arbeiten mit Bestellungen Anforderung an neue Patientenuntersuchung anhängen Anmerkung: Bestellung kann nicht angehängt werden. Bestellung ist bereits an eine andere Untersuchung angehängt. Die Bestellung muss erst gelöst werden. Siehe Ablösen einer Bestellung von einer Patientenuntersuchung auf seite 116. Starten Sie eine Untersuchung für den neuen Patienten. Weitere Informationen finden Sie unter Starten einer Untersuchung für einen neuen Patienten auf seite Tippen Sie doppelt auf die Bestellung in der Liste Bestellungen, um sie an den...
Seite 114: Anhängen Einer Bestellung An Eine Abgeschlossene Patientenuntersuchung
Arbeiten mit Bestellungen Anhängen einer Bestellung an eine abgeschlossene Patientenuntersuchung Anmerkung: Bestellung kann nicht angehängt werden. Bestellung ist bereits an eine andere Untersuchung angehängt. Die Bestellung muss erst gelöst werden. Siehe Ablösen einer Bestellung von einer Patientenuntersuchung auf seite 116. Öffnen Sie über die Liste Dateien den gespeicherten Patientenbericht.
Seite 115: Anhängen Einer An Eine Andere Patientenuntersuchung Angehängten Bestellung
Arbeiten mit Bestellungen Anhängen einer an eine andere Patientenuntersuchung angehängten Bestellung Anmerkung: Unabhängig vom Status der Patientenuntersuchung kann einer Bestellung jederzeit jeweils nur einer Patientenuntersuchung zugeordnet sein. Starten Sie eine neue Patientenuntersuchung. Tippen Sie in der Liste Bestellungen doppelt auf eine Bestellung, die an eine Patientenuntersuchung angehängt ist.
Seite 116: Ablösen Einer Bestellung Von Einer Patientenuntersuchung
Arbeiten mit Bestellungen Bevor Sie mit diesem Vorgang beginnen, stellen Sie sicher, dass die Patientenuntersuchung nicht schon am Zielort angelangt ist. Weist die Untersuchung den Status Gesendet Ja auf (wenn die Untersuchung zum Beispiel bereits an sein Standardziel gesendet wurde), kann die Bestellung nicht mehr von der Untersuchung abgelöst werden.
Seite 117 Arbeiten mit Bestellungen Das Feld mit der Bestellungsnummer ist frei. Wählen Sie Speichern, um Ihre Änderungen zu speichern. Die Bestellung wird von der Patientenuntersuchung abgelöst und kehrt zum Status Offen zurück. Bestellungsstatus Jede Bestellung in der Liste Bestellungen weist einen der nachfolgenden Status auf: •...
Seite 118 Arbeiten mit Bestellungen Anmerkung: Der Bestellungsstatus Angehängt wird in den übertragenen Patientenberichten nicht berücksichtigt. MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 5864335-022-1...
Seite 119: Arbeiten Mit Der Dateiliste
Arbeiten mit der Dateiliste Arbeiten mit der Dateiliste In der Liste Dateien werden gespeicherte Rhythmus- und EKG- Patientenberichtdateien angezeigt. Die Abbildung zeigt die Liste Dateien in reduzierter Form: Tabelle 24: Reduzierte Dateien-Liste Element Name Beschreibung Registerkarte Öffnen der reduzierten Dateien-Liste, in der die gespeicherten Dateien Patientenberichte enthalten sind.
Seite 120 Arbeiten mit der Dateiliste Element Name Beschreibung Navigationspfeile Wechseln zur vorigen und nächsten Seite in der Liste Dateien. Ausdehnen Pfeil Erweitern des Hookup Advisor-Elektrodenanlageschemas. Im erweiterten Zustand überlagert das Bild die Liste Dateien. Die Abbildung zeigt die Liste Dateien in ihrer erweiterten Form: Tabelle 25: Erweiterte Liste Dateien Element Name...
Seite 121: Prüfen Eines Gespeicherten Patientenberichts
Arbeiten mit der Dateiliste Element Name Beschreibung Löschen Symbol Löschen der ausgewählten Patientenberichte. Bearbeiten Symbol Bearbeiten von Patientendaten für den ausgewählten Patientenbericht. Kopieren Symbol Drucken einer Kopie der ausgewählten Patientenberichte. Übertragen Symbol Übertragen der Patientenberichte an das ausgewählte Ziel. Destination Menü Prüfen eines gespeicherten Patientenberichts Vergewissern Sie sich, dass Sie über die Berechtigung verfügen, um Rhythmus-, Totalausschrieb- oder EKG-Patientenberichte in der Liste Dateien einzusehen.
Seite 122 Arbeiten mit der Dateiliste Tabelle 26: Anzeigen einer gespeicherten Patientenbericht Element Name Beschreibung Banner Patienten- Zeigt Patientendaten. Ein graues Banner weist darauf hin, Information dass der Patientenbericht im Gerät gespeichert wurde. Wählen Sie einen beliebigen Punkt im Banner, um den Bildschirm zu erweitern und Patientendaten zu bearbeiten.
Seite 123: Übertragen Eines Gespeicherten Patientenberichts An Ein Konfiguriertes Ziel
Arbeiten mit der Dateiliste Element Name Beschreibung Schließen Symbol Wählen Sie das Symbol Löschen, um den Bericht zu schließen. Löschen Symbol Wählen Sie das Symbol Löschen, um den Patientenbericht aus der Liste Dateien zu löschen. Wenn Sie einen Patientenbericht löschen, wird die aktuelle Registerkarte geschlossen und die Registerkarte Live angezeigt.
Seite 124 Wählen Sie den an ein konfiguriertes Ziel zu übertragenden Patientenbericht übertragen. Rhythmus- oder Totalausschrieb- oder EKG-Patientenbericht. Der ausgewählte Patientenbericht wird auf einer neuen Registerkarte geöffnet (je nach Art des Berichts auf einer Registerkarte EKG, FD Report oder Rhythmus). MAC ™...
Seite 125 Arbeiten mit der Dateiliste Wenn Dann Sie möchten mehrere Wählen Sie das Symbol Ausdehnen, um die Liste Dateien zu Patientenberichte übertragen. erweitern und aktivieren Sie dann die Kontrollkästchen neben den zu übertragenden Patientenberichten. Führen Sie eine der folgenden Schritte aus: Übertragungsziel für die Führen Sie folgende Schritte durch: Berichte...
Seite 126: Drucken Eines Gespeicherten Patientenberichts
Arbeiten mit der Dateiliste In der Spalte Gesendet der erweiterten Liste Dateien wird für erfolgreich an das Standardziel übertragene Patientenberichte ein Häkchen angezeigt. Wenn Dann Die Übertragungswarteschlange hat das Warten Sie, bis die Berichte in der Höchstlimit von 1.000 Berichten erreicht; im Warteschlange übertragen wurden und Benachrichtigungsbereich wird gemeldet, versuchen Sie es dann erneut.
Seite 127 Dateien. Wählen Sie den Rhythmus-, Totalausschrieb- oder EKG-Patientenbericht, von dem Sie ein Exemplar drucken möchten. Der gewählte Patientenbericht wird in einem neuen Bildschirm geöffnet. Bevor Sie ein Exemplar des Berichts drucken, prüfen Sie den Patientenbericht und stellen Sie Folgendes sicher: •...
Seite 128: Liste Der Gespeicherten Aufzeichnungen Drucken
Wählen Sie auf dem Bildschirm „Berichtdrucken“ das Symbol Stopp, um den Druck eines Patientenberichts zu unterbrechen. Liste der gespeicherten Aufzeichnungen drucken Sie können alle im Dateimanager angezeigten gespeicherten Aufzeichnungen auf einem MAC 5 A4- und A5-Gerät ausdrucken. Lite-Geräte unterstützen diese Funktion nicht. MAC ™...
Seite 129: Bearbeiten Von Patientendaten In Einem Gespeicherten Patientenbericht
Arbeiten mit der Dateiliste Wählen Sie auf dem Bildschirm Erfassung die Liste Dateien. Die reduzierte Liste Dateien öffnet sich. Sie können auch das Symbol Ausdehnen wählen, um die Liste Dateien zu öffnen. Die erweiterte Liste Dateien öffnet sich. Wählen Sie die Schaltfläche Liste drucken , um die Liste der gespeicherten Aufzeichnungen zu drucken.
Seite 130: Löschen Gespeicherter Patientenberichte Aus Der Dateiliste
Sie befinden Wählen Sie den zu bearbeitenden Patientenbericht. sich in der Der Patientenbericht wird in einem neuen Bildschirm neben der Liste Datei reduzierten Liste geöffnet. Dateien. Sie befinden Aktivieren Sie das Kontrollkästchen neben dem Patientenbericht, den Sie sich in der bearbeiten möchten.
Seite 131 • Wählen Sie Löschen, um die ausgewählten Patientenberichte zu löschen. Die ausgewählten Patientenberichte werden aus der Liste Dateien entfernt. Wenn der Patientenbericht zur Ansicht von geöffnet war, wird die Registerkarte durch Löschen von Patientenbericht geschlossen und der Bildschirm Live wird wieder aufgerufen.
Seite 132: Arbeiten Mit Der Warteschlangenliste
Rhythmen, FD-Berichte und EKGs sowie noch nicht abgeschlossene Netzwerk-Druckaufträge werden in der Liste Schlange zwischengespeichert. Erfolgreich übertragene Patientenberichte für digitale Rhythmen, FD-Berichte und EKGs sowie abgeschlossene Netzwerk-Druckaufträge werden sofort aus der Liste Schlange gelöscht. Die Abbildung zeigt die Liste Schlange in reduzierter Form: MAC...
Seite 133 Arbeiten mit der Warteschlangenliste Tabelle 27: Reduzierte Schlange-Liste Element Name Beschreibung Registerkarte Zeigt die Liste der in der Übertragungswarteschlange befindlichen Schlange Patientenberichte an. Ausdehnen Öffnen der erweiterten Schlange-Liste. Symbol Spalten der Es werden Spalten angezeigt, die Informationen über die reduzierten Liste Patientenberichte in der Übertragungswarteschlange liefern.
Seite 134 Arbeiten mit der Warteschlangenliste Element Name Beschreibung Spalten der Es werden Spalten angezeigt, die Informationen über die erweiterten Liste Patientenberichte in der Übertragungswarteschlange liefern. Schlange Navigationspfeile Wechseln zur vorigen und nächsten Seite in der Liste Schlange. Löschen Symbol Löschen des ausgewählten Übertragungsjobs oder Netzwerk- Druckauftrags aus der Liste Schlange.
Seite 135: Anzeigen Der Berichtswarteschlange
Arbeiten mit der Warteschlangenliste Anzeigen der Berichtswarteschlange In diesem Verfahren wird beschrieben, wie die Warteschlange für übertragungsbereite Berichte, erfolgreich gesendete Berichte oder Berichte, die nicht übertragen werden konnten, angezeigt wird. Anmerkung: Bei automatisch übertragenen Berichten wird die Nachricht Übertragung abgeschlossen x/y im Mitteilungsbereich angezeigt. Diese gibt an, dass die Übertragung durchgeführt wurde, wobei x für die aktuelle Anzahl der übertragenen Patientenberichte und y für die Gesamtanzahl der für den aktuellen Patienten übertragenen Berichte steht.
Seite 136: Wiederholen Eines Patientenbericht-Übertragungsversuchs
Arbeiten mit der Warteschlangenliste Sie können den Job nicht löschen. Warten Sie, bis der Übertragungsversuch beendet wird und versuchen Sie es bei Bedarf erneut. • Wenn der Job den Status Nicht Gesendet oder Fehlgeschlagen aufweist, werden Sie mit einer Meldung dazu aufgefordert, das Löschen des ausgewählten Jobs zu bestätigen.
Seite 137 Arbeiten mit der Warteschlangenliste Wenn der Patientenbericht nicht erfolgreich übertragen wurde (Job-Status ist Fehlgeschlagen), wird der Grund für das Scheitern im Feld Job Fehlergrund angegeben. Sie können erneut versuchen, den Bericht zu übertragen. Wählen Sie das Symbol Reduzieren, um die erweiterte Liste Schlange zu reduzieren und zum Bildschirm Erfassung zurückzukehren: 5864335-022-1 MAC...
Seite 138: Arbeiten Mit Patientenlisten
Arbeiten mit Patientenlisten Arbeiten mit Patientenlisten Wenn die Bestellverwaltung auf dem Bildschirm Einstellungen deaktiviert ist, wird die Liste Patienten auf der Erfassungsbildschirm angezeigt. Die Daten der letzten Patienten wird in der Liste Patienten gespeichert und es können die 500 letzten Patientenakten angezeigt werden.
Seite 139 Arbeiten mit Patientenlisten Tabelle 30: Liste Patienten Element Name Beschreibung Registerkarte Zeigt die Liste Patienten an. Patienten Ausdehnen Erweitern oder Reduzieren der Liste Patienten. oder das Symbol Reduzieren 5864335-022-1 MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 139...
Seite 140: Öffnen Der Patientenliste
Arbeiten mit Patientenlisten Element Name Beschreibung Spalten in der Diese vier Spalten werden in der reduzierten Liste angezeigt: reduzierten und • Patienten-ID erweiterten Liste Patienten • Zuname • Vorname • Geschlecht Diese sechs Spalten werden in der erweiterten Liste angezeigt: •...
Seite 141 Arbeiten mit Patientenlisten Wählen Sie die Registerkarte Patienten rechts im Aufnahmebildschirm. Die reduzierte Liste Patienten öffnet sich und es wird eine Liste der Patienten angezeigt. Tippen Sie doppelt auf die Patientenakte, die der Patientenuntersuchung zugeordnet werden soll. Wenn die gewünschte Patientenakte nicht sichtbar ist, bewegen Sie sich mithilfe der Navigationspfeile zwischen den Seiten der Liste Patienten und suchen Sie die Patientenakte.
Seite 142: Konfigurieren Von Einstellungen
Konfigurieren von Einstellungen Konfigurieren von Einstellungen Überblick Einstellungsbildschirm / Bildschirm „Einstellungen“ Wählen Sie den Bildschirm Einstellungen aus, um die nachstehenden Funktionen einzustellen. • EKG - Konfigurieren von EKGs auf seite 144 • Patientendaten - Patientendaten konfigurieren auf seite 172 • Arbeitsablauf - Konfigurieren von Arbeitsabläufen auf seite 184 •...
Seite 143: Öffnen Des Einstellungsbildschirms
Konfigurieren von Einstellungen Öffnen des Einstellungsbildschirms Wählen Sie Einstellungen aus dem Benutzermenü im Bildschirm Erfassung. Wenn Sie über ausreichende Berechtigungen verfügen, öffnet sich der Bildschirm Einstellungen. Falls Sie nicht über die notwendigen Berechtigungen für den Zugriff auf den Bildschirm Einstellungen verfügen, wird je nach Ihrem Benutzerprofil eine entsprechende Meldung eingeblendet.
Seite 144: Konfigurieren Von Ekgs
Konfigurieren von Einstellungen Schaltfläche Aktion Änderungen Ein Bestätigungsdialogfeld erscheint, mit einer Meldung, die darauf hinweist, dass Ihre Änderungen nicht gespeichert werden und verloren gehen. Wählen Sie Änderungen löschen aus, um die Änderungen zu verwerfen und zum anderen Bildschirm zu wechseln. Wählen Sie Änderungen überprüfen aus, um die Änderungen zu überprüfen und zu speichern, bevor Sie zu dem anderen Bildschirm wechseln.
Seite 145: Konfigurieren Von Ekg-Aufnahmen
Konfigurieren von Einstellungen Konfigurieren von EKG-Aufnahmen Wählen Sie Einstellungen > EKG > Erfassung. Der Bildschirm Erfassung wird angezeigt. Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. Tabelle 32: Aufnahmeeinstellungen Feld Aktion Beschreibung Abl.-Bezeichnungstyp Wählen Sie einen Wert in der Unterstützte Hauptetiketten: Dropdown-Liste aus, um den „American Heart...
Seite 146 Konfigurieren von Einstellungen Feld Aktion Beschreibung Hookup Advisor-Ebene Wählen Sie einen Wert Die Hookup-Advisor-Anzeige aus der Dropdown-Liste leuchtet je nach Schwere aus, um den Zeitpunkt zu der Signalstörung eines konfigurieren, an dem das Ableitungskabels gelb oder rot Elektrodenanlageschema bei auf. Ableitungskabelstörungen •...
Seite 147 Konfigurieren von Einstellungen Feld Aktion Beschreibung Drucken Wählen Sie einen Wert aus • Bei Auswahl von Immer wird Vorschaumodus der Dropdown-Liste aus, eine EKG-Vorschau immer um den Vorschaumodus zu nach einer EKG-Aufnahme konfigurieren. angezeigt. • Bei Auswahl von Gelb wird eine EKG-Vorschau nach einer EKG-Aufnahme angezeigt, wenn der Hookup-Advisor-Status für...
Seite 148: Konfigurieren Von Filtern, Verstärkung Und Geschwindigkeit
Konfigurieren von Einstellungen Feld Aktion Beschreibung Simulierte Aktivieren oder deaktivieren Sie Bei Aktivierung dieser Patientendaten diese Einstellung. Einstellung können simulierte Patientendaten für Präsentationen bzw. zur Fehlerbehebung verwendet werden. Das System generiert simulierte EKG-Kurve und zeigt diese auf dem Erfassungsbildschirm an. Im oberen Bildschirmbereich ist eine Kennzeichnung vorhanden, um darauf hinzuweisen, dass die...
Seite 149 Konfigurieren von Einstellungen Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. Tabelle 33: Einstellungen für Filter, Verstärkung und Geschwindigkeit Feld Aktion Beschreibung Netzfilt. Wählen Sie Die Frequenz Netzfilt. wird vor der Versendung einen Wert in der der Einheit auf Basis des Einkaufslandes Dropdown-Liste eingestellt.
Seite 150 Konfigurieren von Einstellungen Feld Aktion Beschreibung Nulllinienfilter Aktivieren oder Bei Aktivierung dieser Einstellung wendet das deaktivieren Sie System einen 0,56-Hz-Baseline-Rollfilter auf die diese Einstellung. Wellenformen an. Verwenden Sie den Basislinien-Rollfilter zur Entfernung von Niedrigfrequenzkomponenten wie z. B. Bewegungsartefakte, Atmungsschwankungen und Basislinien- Verschiebungen.
Seite 151 Konfigurieren von Einstellungen Feld Aktion Beschreibung Standard- Wählen Sie Die Verstärkung zeigt an, durch wie viele mm 1 Verstärkung einen Wert in der mV Probedaten auf dem Ausdruck dargestellt Dropdown-Liste werden. Eine Änderung der Verstärkung zur Konfiguration wirkt sich auf die Amplitude der Kurven aus. der Standard- Bei einer höheren Verstärkung erscheint die Verstärkung aus,...
Seite 152: Konfigurieren Von 12Sl-Interpretationen
Konfigurieren von Einstellungen Konfigurieren von 12SL-Interpretationen Wählen Sie Einstellungen > EKG > 12SL. Der Bildschirm 12SL wird angezeigt. Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. Tabelle 34: 12SL Einstellungen Feld Aktion Beschreibung QTc Methode Wählen Sie Die Bezeichnung des QT- einen Wert aus, Korrekturverfahrens und der QTc-Wert um eine QT-...
Seite 153 Konfigurieren von Einstellungen Feld Aktion Beschreibung Normale Angaben Aktivieren oder Bei Aktivierung dieser Einstellung werden unterdrücken deaktivieren Sie keine normalen Interpretationstexte erzeugt diese Einstellung. oder im Bericht angezeigt, wenn eine der folgenden Aktionen ausgeführt wird: • Anzeigen eines Berichts in den Vorschau- und Überprüfungsbildschirmen •...
Seite 154: Konfigurieren Der Anzeigeformate Von Ekg- Und Rhythmus-Ableitungen
Konfigurieren von Einstellungen Feld Aktion Beschreibung Grund Angaben Aktivieren oder Diese Einstellung kann nur dann ausgewählt deaktivieren Sie werden, wenn der Durchsuchungsmodus diese Einstellung. aktiviert wurde. Bei Aktivierung dieser Einstellung werden Begründungen erzeugt oder im Bericht angezeigt, wenn eine der folgenden Aktionen ausgeführt wird: •...
Seite 155 Konfigurieren von Einstellungen Name Anzahl Abl.- Ableitungen Standard Autom. Digitaler Ableitungen Format Rhythmus Rhythmus 6 Abltg.- CH1 bis CH6: V1, V2, V3, Nein Nein Nein Gruppe 2 V4, V5, V6 Die Ableitungsformate Alle Ableitungen und 6 Abltg.-Gruppe 1 für alle Standard-Ableitungssätze werden automatisch auf die in Tabelle 35: genannte...
Seite 156 6 Ableitungen: 1x6, 2x3, oder 2x3 Simult • 12 Ableitungen: 2x6, 2x6 Simult, 4x3, 4x3 Simult Simult bezieht sich auf die gleichzeitige Anzeige aller Ableitungen. Es können bis zu 10 neue Formateinträge hinzugefügt werden. Standardwert: • Für 12-Ableitung: 4x3 Erlaubte Werte: •...
Seite 157 Konfigurieren von Einstellungen Feld Aktion Beschreibung Standard Aktivieren oder deaktivieren Bei Aktivierung dieser Option ist dieses Sie diese Einstellung. Ableitungssatzformat das Standard-Format für EKGs, die in diesem Gerät aufgezeichnet werden. Standardwert: Deaktiviert Autom. Aktivieren oder deaktivieren Bei Aktivierung dieser Einstellung ist dieses Rhythmus Sie diese Einstellung.
Seite 158: Konfigurieren Von Patientenberichten
Konfigurieren von Einstellungen Anmerkung: Es kann nur eine Ableitungsformat-Konfiguration gleichzeitig gelöscht werden. Um mehr als eine Ableitungsformat-Konfiguration zu löschen, wiederholen Sie diesen Schritt. Wählen Sie Speichern aus. Konfigurieren von Patientenberichten Es kann ein Berichtsformat für jeden Ableitungssatz konfiguriert werden. Wählen Sie Einstellungen > EKG > Bericht. Der Bildschirm Bericht wird angezeigt.
Seite 159 Konfigurieren von Einstellungen Wählen Sie 12 Ableitungen als EKG-Typ aus. Konfigurieren Sie das Berichtsvorschauformat und die Ableitungen gemäß den Daten in der Tabelle: Tabelle 37: Einstellungen für Berichtsvorschauformat und Ableitungen Feld Beschreibung Erlaubte Werte Standardwert Vorschaubericht Wählen Sie einen Wert in Unterstützte 4 x 2,5 s + 3 der Dropdown-Liste aus,...
Seite 160 Konfigurieren von Einstellungen Feld Beschreibung Erlaubte Werte Standardwert Wählen Sie einen Wert aus II Ableitung der zweiten Spalte aus, um die zweite Rhythmus- Ableitung zu konfigurieren. Wählen Sie einen Wert aus V5 Ableitung der dritten Spalte aus, um die dritte Rhythmus-Ableitung zu konfigurieren.
Seite 161 Konfigurieren von Einstellungen Feld Beschreibung Erlaubte Werte Standardwert Wählen Sie einen Wert aus der sechsten Spalte aus, um die sechste Rhythmus-Ableitung für das schwedische Berichtsformat zu konfigurieren. Berichtsformat mit erweitertem Median 2-fach vergrößert Bei Aktivierung dieser • Aktiviert Deaktiviert Einstellung entspricht die •...
Seite 162 Konfigurieren von Einstellungen Feld Beschreibung Erlaubte Werte Standardwert Netzwerkdrucker Wenn Sie diese Einstellung • Aktiviert Deaktiviert aktivieren, wird der • Deaktiviert Patientenbericht über den konfigurierten Netzwerkdrucker gedruckt. Anmerkung: Diese Einstellung wird nur angezeigt, wenn die OptionNETP - Netzwerkdrucker erworben und im Bildschirm Option Manager aktiviert wurde.
Seite 163 Konfigurieren von Einstellungen Tabelle 38: Einstellungen für Berichtsdruck Feld Aktion Beschreibung Berichtsformat Wählen Sie ein Eine Liste der Berichtsformate finden Sie unter EKG- Berichtsformat in Berichtsformat auf seite 330. der Dropdown- Standardwert: Kein Standardwert Liste aus, um die Druckeinstellungen Erlaubte Werte: Alle unterstützten Berichtsformate für diesen Berichtsformat zu konfigurieren.
Seite 164: Anmerkung
Konfigurieren von Einstellungen Wählen Sie Speichern aus. 10. So löschen Sie eine vorhandene Konfiguration für Berichtsdruck: Wählen Sie das Symbol Löschen für die Berichtsdruckkonfiguration aus, die gelöscht werden soll. Anmerkung: Es kann nur eine Berichtsdruckkonfiguration gleichzeitig gelöscht werden. Um mehr als eine Berichtsdruckkonfiguration zu löschen, wiederholen Sie diesen Schritt.
Seite 165 Konfigurieren von Einstellungen Führen Sie einen der folgenden Schritte aus, um – falls erforderlich – ein Ableitungsschema zu konfigurieren: • Führen Sie zum Hinzufügen eines benutzerdefinierten Ableitungsschema Schritt bis Schritt aus. • Führen Sie zum Bearbeiten eines benutzerdefinierten Ableitungsschemata Schritt aus.
Seite 166 Konfigurieren von Einstellungen Name des Aktion Beschreibung Optionsfelds Name Geben Sie eine Benutzerdefinierter Wert bis zu 15 Zeichen. Bezeichnung für Ihren Erlaubte Werte: Ableitungsschema ein. • a bis z • A bis Z • 0 bis 9 • Alle Spezialzeichen Standard Aktivieren oder Bei Aktivierung dieser Einstellung handelt es...
Seite 167: Konfigurieren Der Rhythmuseinstellungen
Konfigurieren von Einstellungen Anmerkung: Es kann nur eine Ableitungsschema-Konfiguration gleichzeitig gelöscht werden. Um mehr als eine Ableitungsschema-Konfiguration zu löschen, wiederholen Sie diesen Schritt. Wählen Sie Speichern aus. Konfigurieren der Rhythmuseinstellungen Wählen Sie Einstellungen > EKG > Rhythmusaufzeichnung. Der Bildschirm Rhythmusaufzeichnung wird angezeigt. Konfigurieren Sie die Felder gemäß...
Seite 168 Konfigurieren von Einstellungen Tabelle 41: Rhythmus Einstellungen Feld Aktion Beschreibung Rhythmus Modus Wählen Sie einen Wert aus der • Bei Auswahl von Nur Papier Dropdown-Liste aus, um den wird der Rhythmusbericht auf Rhythmusaufzeichnungsmodus zu Papier ausgedruckt. konfigurieren. • Bei Auswahl von Nur Digital wird der Rhythmusbericht in der Ansicht Dateien aufgezeichnet und gespeichert.
Seite 169: Konfigurieren Von Benachrichtigungen Bei Kritischen Werten
Stellen Sie vor Beginn dieses Verfahrens Folgendes sicher: • Die CRIT-Option ist auf dem Gerät aktiviert. Wenden Sie sich zur Aktivierung dieser Option an einen Kundendienstvertreter von GE Healthcare. • Ihrer Benutzerrolle werden die Berechtigungen zum Zugriff auf den Bildschirm Einstellungen und zur Bearbeitung der Einstellungen „kritische Werte“...
Seite 170 Konfigurieren von Einstellungen Wählen Sie die standardmäßigen kritischen Werte aus, um den Schwellwert zu ändern. Der ausgewählte Wert kann nun bearbeitet werden. Geben Sie den Schwellwert für den ausgewählten kritischen Wert gemäß den Informationen in der Tabelle ein. Tabelle 42: Schwellwert für kritische Werte Kritischer Wert Erlaubter Standard-Schwellwertbereich...
Seite 171: Konfigurieren Von Totalausschrieben
Stellen Sie vor Beginn dieses Verfahrens Folgendes sicher: • Die Option FLDS - Full Disclosure ist auf dem Gerät aktiviert. Wenden Sie sich zur Aktivierung dieser Option an einen Kundendienstvertreter von GE Healthcare. • Ihrer Benutzerrolle sind die Berechtigungen zum Zugriff auf den Bildschirm Einstellungen zugewiesen.
Seite 172: Konfigurieren Von Patientendaten
Konfigurieren von Einstellungen • Deaktivieren Sie die Einstellung Totalausschrieb und wählen Sie Speichern aus, um die Funktion „Totalausschrieb“ zu deaktivieren. Die Registerkarte Totalausschrieb steht im Erfassungsbildschirm nicht zur Verfügung. Konfigurieren von Patientendaten Wählen Sie das Menü Einstellungen > Patientendaten aus, um Folgendes zu konfigurieren: •...
Seite 173 Konfigurieren von Einstellungen Tabelle 43: Einstellungen für Patientendaten Feld Aktion Beschreibung Patienten-ID Die Patienten- Dieses Feld kann in der Spalte Nötig aktiviert ID kann nicht oder deaktiviert werden, damit dieses im deaktiviert Bildschirm Patienten-Information als werden. erforderlich oder optional festgelegt wird. Standardwert: Deaktiviert PID-Länge Geben Sie...
Seite 174 Konfigurieren von Einstellungen Feld Aktion Beschreibung Länderspez. PID- Wählen Sie einen Der Wert wird automatisch auf das angeführte Prüfung Wert aus der Land eingestellt, wenn die Sprache des Dropdown-Liste Geräts auf dieses Land eingestellt ist aus, um die und die Geräteeinstellungen auf die Konfiguration Werksvoreinstellungen zurückgesetzt der Patienten-...
Seite 175 Konfigurieren von Einstellungen Feld Aktion Beschreibung Verpflichtende Felder Aktivieren oder Wenn die Einstellung Übertragung aktiviert ist, gelten für deaktivieren Sie müssen die Pflichtfelder auf dem Bildschirm die Einstellung Patienten-Info eingestellt werden. Andernfalls Übertragung schlägt die Übertragung des EKG-Reports fehl, oder Erfassung. bis die Werte für die Pflichtfelder festgelegt wurden.
Seite 176 Konfigurieren von Einstellungen Feld Aktion Beschreibung Geburtsdatum Aktivieren oder Zeigt das Feld am Bildschirm Patienten- deaktivieren Sie Information an oder blendet dieses aus. diese Einstellung. Anmerkung: Bei Aktivierung des Felds Geburtsdatum kann das Feld Alter nicht aktiviert werden und auf dem Bildschirm Patienten- Information wird das Alter nicht angezeigt.
Seite 177 Konfigurieren von Einstellungen Feld Aktion Beschreibung Überweisender Arzt Aktivieren oder Zeigt das Feld am Bildschirm Patienten- Vorname deaktivieren Sie Information an oder blendet dieses aus. diese Einstellung. Standardwert: Aktiviert Bestell. Arzt Vorname Aktivieren oder Zeigt das Feld am Bildschirm Patienten- deaktivieren Sie Information an oder blendet dieses aus.
Seite 178 Konfigurieren von Einstellungen Feld Aktion Beschreibung Techniker Aktivieren oder Zeigt das Feld am Bildschirm Patienten- deaktivieren Sie Information an oder blendet dieses aus. diese Einstellung. Wenn dieses Feld gemäß Konfiguration angezeigt werden soll, kann dieses in der Spalte Obligatorisch aktiviert oder deaktiviert werden.
Seite 179: Konfigurieren Von Klinischen Studien
Stellen Sie vor Beginn dieses Verfahrens Folgendes sicher: • Die Option PHAR - Pharmazie ist auf dem Gerät aktiviert. Wenden Sie sich zur Aktivierung dieser Option an einen Kundendienstvertreter von GE Healthcare. • Ihrer Benutzerrolle sind die Berechtigungen zum Zugriff auf den Bildschirm Einstellungen zugewiesen.
Seite 180 Konfigurieren von Einstellungen Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. Tabelle 44: Einstellungen für klinische Studien Feld Aktion Beschreibung Alle Felder der Aktivieren oder Wenn Sie diese Einstellung aktivieren, sind alle Klinischen Studie zu deaktivieren Sie konfigurierten Einstellungen für die klinische Pflichtfeldern machen diese Einstellung.
Seite 181 Konfigurieren von Einstellungen Feld Aktion Beschreibung Studien-ID Geben Sie die Dieses Feld wird bei Auswahl des zugehörigen anzuzeigenden Felds Name aktiviert. Daten in das Standardwert: Studien-ID eingeben Feld Studien- ID im Bildschirm Erlaubter Wert: Klinische Studie ein. Studienvisitennummer Aktivieren oder Zeigt das Feld am Bildschirm Klinische Studie deaktivieren Sie an oder blendet dieses aus.
Seite 182 Konfigurieren von Einstellungen Feld Aktion Beschreibung Wenn Sie diese Einstellung aktivieren, führen Sie die folgenden Schritte aus, um die Untersuchungstypen zu konfigurieren, die in der Dropdown-Liste des Felds Untersuchungstyp im Bildschirm Klinische Studie angezeigt werden. Wählen Sie Konfigurieren aus. Der Bildschirm Untersuchungstyp konfigurieren wird angezeigt.
Seite 183 Konfigurieren von Einstellungen Feld Aktion Beschreibung Dosistyp Aktivieren oder Zeigt das Feld am Bildschirm Klinische Studie deaktivieren Sie an oder blendet dieses aus. diese Einstellung. Standardwert: Deaktiviert Wenn Sie diese Einstellung aktivieren, führen Sie die folgenden Schritte aus, um die Untersuchungstypen zu konfigurieren, die in der Dropdown-Liste des Felds Dosistyp im Bildschirm Klinische Studie angezeigt werden.
Seite 184: Konfigurieren Von Arbeitsabläufen
Konfigurieren von Einstellungen Feld Aktion Beschreibung Frage 1 Aktivieren oder Zeigt die Felder am Bildschirm Klinische Studie deaktivieren Sie an oder blendet dieses aus. Frage 2 diese Einstellung. Standardwert: Deaktiviert Frage 3 Frage 4 Frage 5 Frage Geben Sie die Dieses Feld wird bei Aktivierung des zugehörigen anzuzeigende Feldes Frage aktiviert.
Seite 185: Konfigurieren Der Übertragungseinstellungen
Konfigurieren von Einstellungen Konfigurieren der Übertragungseinstellungen Wählen Sie Einstellungen > Arbeitsablauf > Übertragung. Aktivieren oder deaktivieren Sie Löschen nach Senden zum Standard- Übertragungsmodus, um die automatische Löschung des EKGs Patientenbericht aus der Liste Dateien nach der Übertragung an das Standard- Ziel festzulegen.
Seite 186: Konfigurieren Eines Usb-Ziels Zur Übertragung Von Berichten
Konfigurieren von Einstellungen Konfigurieren eines USB-Ziels zur Übertragung von Berichten • Vergewissern Sie sich, dass die Einstellung für die Ermöglichung des Zugriffs auf externe Speichermedien in System > Speicherung aktiviert ist. Siehe Konfigurieren des externen Speichers auf seite 281. • Stellen Sie sicher, dass der USB-Anschluss aktiviert ist und das USB- Speichermedium mit einer Schlüsseldatei in das Gerät eingesteckt ist.
Seite 187 Konfigurieren von Einstellungen Feld Aktion Beschreibung EKG-Typ Wählen Sie den Es können mehrere Formattypen ausgewählt werden. unterstützen Verfügbare Standard-Werte sind: Dateityp des EKG-Berichts • Hilltop aus, der von Ihrer • Einrichtung per USB übertragen Erlaubte Werte (Optionen): wird. • XML (Dieser Typ steht nur bei Aktivierung des XML-Ausgabeformats in Option Manager) zur Verfügung.
Seite 188: Anmerkung
Konfigurieren von Einstellungen Tabelle 46: Ändern eines USB-Ziels zur Übertragung von Berichten Feld Aktion Beschreibung Ziel Name Ändern Sie den Erlaubte Werte: Namen des • A bis Z USB-Ziels, an das die Berichte • a bis z übertragen • 0 bis 9 werden sollen.
Seite 189: Systemvoraussetzungen Für Dcp-Kommunikation
• Ein CardioSoft-System 7.0 oder höher Anmerkung: Sie können bestimmte Kommunikationskanäle durch Verschlüsselung und Authentifizierung sichern. GE empfiehlt, dass Sie die verschlüsselten Kanäle verwenden, nicht die unverschlüsselten Kanäle. Zum Beispiel: • Aktualisieren Sie die Version MUSE-Server 8.0/9.0 API3 auf die Version MUSE NX API3, um eine sichere Kommunikationsverbindung zwischen dem MAC 5- System und dem MUSE-Server herzustellen.
Seite 190 Konfigurieren von Einstellungen Der Bericht wird mithilfe des DCP-Übertragungsprotokolls DCAR an den Server übermittelt. Der MUSE-Server und der EMR-Gateway verwenden DCP. • Wenn Sie das DCP-Serverziel für das MUSE-System konfigurieren, wird ein Bericht im Hilltop-Format an den Server übertragen. • Wenn Sie das DCP-Serverziel für einen EMR-Gateway konfigurieren, wird ein Sapphire XML- und PDF-Bericht an den Server übertragen.
Seite 191 Konfigurieren von Einstellungen Name des Aktion Beschreibung Optionsfelds Server-Name Geben Sie die URL des DCP-Servers ein. Ein vom Benutzer definierter Wert. Anmerkung: Erlaubte Werte: • Vergewissern Sie sich, dass der Anhang „/SendTest“ an die URL gesendet wird. • A bis Z Beispiel: http://<IP_Address>...
Seite 192 Konfigurieren von Einstellungen Tabelle 48: Ändern eines DCP-Serverziels zur Übertragung von Berichten Name des Aktion Beschreibung Optionsfelds Ziel Name Ändern Sie gegebenenfalls den Namen des DCP-Serverziels, an das die Berichte benutzerdefinierter übertragen werden sollen. Wert bis zu 20 Zeichen. Erlaubte Werte: •...
Seite 193 Konfigurieren von Einstellungen • Wenn Test fehlgeschlagen für den Test angezeigt wird, konnte keine Verbindung zu diesem Ziel hergestellt werden. Beheben Sie je nach Fehler die Verbindungsstörung, führen Sie einen neuerlichen Test durch und fügen Sie die Verbindung hinzu. Wählen Sie Speichern aus. So löschen Sie ein vorhandenes DCP-Serverziel: Anmerkung: Es kann nur ein Ziel gleichzeitig gelöscht werden.
Seite 194 Konfigurieren von Einstellungen Tabelle 49: Konfigurieren eines SFTP-Ziels zur Übertragung von Berichten Feld Aktion Beschreibung Ziel Name Geben Sie den Namen Ein benutzerdefinierter Wert bis zu 20 des SFTP-Ziels ein, an das Zeichen. die Berichte übertragen Erlaubte Werte: werden sollen. •...
Seite 195 Konfigurieren von Einstellungen Feld Aktion Beschreibung EKG-Typ Wählen Sie den Es können mehrere Formattypen ausgewählt unterstützen Dateityp werden. des EKG-Berichts aus, der Verfügbare Standard-Werte sind: von Ihrer Einrichtung zu dem SFTP-Ziel übertragen • Hilltop wird. • Erlaubte Werte (Optionen): • XML (Dieser Typ steht nur bei Aktivierung des XML-Ausgabeformats in Option Manager) zur Verfügung.
Seite 196 SFTP- Serverkonfiguration zu testen. Wählen Sie Autorisieren aus, um die konfigurierte Verbindung zu testen. Der Bildschirm Übertragung - Authorisierter Server wird geöffnet. Führen Sie für die Serverautorisierung Schritt oder Schritt durch. Autorisierung des Servers über die Datei mit dem öffentlichen Schlüssel, der zum Signieren des Host-Zertifikats verwendet wird: Wählen Sie Datei hochladen, um die Datei mit dem öffentlichen Schlüssel...
Seite 197 Stellen Sie die Ursache für das Fehlschlagen fest und beheben Sie sie. Wählen Sie Akzeptieren aus und schließen Sie dann den Bildschirm für die Serverautorisierung. Wählen Sie Zurück aus, um die SFTP-Serverkonfiguration anzuzeigen. Der SFTP-Serverbildschirm Übertragung-Hinzufügen wird geöffnet. 5864335-022-1 MAC ™...
Seite 198 Konfigurieren von Einstellungen 10. Wählen Sie Testverbindung aus, um die SFTP-Serverkonfiguration zu testen. • Wenn die Testverbindung erfolgreich war, wird der SFTP-Server konfiguriert und Sie können die Berichte übertragen. • Wenn die Testverbindung fehlgeschlagen ist, wird der SFTP-Server nicht konfiguriert und Sie können die Berichte nicht übertragen. 11.
Seite 199 Konfigurieren von Einstellungen Tabelle 50: Konfigurieren eines SFTP-Ziels zum Senden von Berichten Feld Aktion Beschreibung Ziel Name Geben Sie den Namen Ein benutzerdefinierter Wert bis zu 20 des SFTP-Ziels ein, Zeichen. an das die Berichte Erlaubte Werte: übertragen werden sollen. •...
Seite 200 Konfigurieren von Einstellungen Feld Aktion Beschreibung EKG-Typ Wählen Sie den Es können mehrere Formattypen unterstützen Dateityp ausgewählt werden. des EKG-Berichts Verfügbare Standard-Werte sind: aus, der von Ihrer Einrichtung zu dem • Hilltop SFTP-Ziel übertragen • wird. Erlaubte Werte (Optionen): • XML (Dieser Typ steht nur bei Aktivierung des XML-Ausgabeformats in Option Manager) zur Verfügung.
Seite 201: Anmerkung
Konfigurieren von Einstellungen Feld Aktion Beschreibung Testverbindung Wählen Sie Sie können die SFTP-Serverkonfiguration Testverbindung testen. aus, um die SFTP- Serverkonfiguration zu testen. Bearbeiten Sie den autorisierten Server wie in den Schritten beschrieben. Wählen Sie Speichern. 14. So löschen Sie ein vorhandenes SFTP-Ziel: Anmerkung: Es kann nur ein Ziel gleichzeitig gelöscht werden.
Seite 202 Konfigurieren von Einstellungen Konfigurieren Sie ein Freigabeverzeichnis gemäß den Daten in der Tabelle. Tabelle 51: Konfigurieren eines Freigabeverzeichnis-Ziels zur Übertragung von Berichten Feld Aktion Beschreibung Ziel Name Geben Sie den Ein benutzerdefinierter Wert bis zu 20 Namen des Zeichen. Freigabeverzeichnisses Erlaubte Werte: ein, an das die Berichte übertragen werden sollen.
Seite 203 Konfigurieren von Einstellungen Feld Aktion Beschreibung Passwort Geben Sie das Passwort Erlaubte Werte: für den Benutzernamen • A bis Z ein, der für den Zugriff auf das Freigabeverzeichnis • a bis z zulässig ist. • 0 bis 9 • Alle Sonderzeichen (ein einzelnes Leerzeichen) EKG-Typ Wählen Sie den...
Seite 204 Konfigurieren von Einstellungen Wählen Sie zur Aktivierung des Bearbeitungsmodus eine beliebige Stelle in der Zeile des Ziels, das Sie ändern wollen. Führen Sie die Änderungen am Ziel gemäß den Informationen in der Tabelle durch. Tabelle 52: Ändern eines Freigabeverzeichnis-Ziels zur Übertragung von Berichten Feld Aktion...
Seite 205: Konfigurieren Von Übertragungsmodi
Konfigurieren von Einstellungen Feld Aktion Beschreibung EKG-Typ Wählen Sie den Es können mehrere Formattypen unterstützen Dateityp ausgewählt werden. des EKG-Berichts Verfügbare Standard-Werte sind: aus, der von Ihrer Einrichtung zu dem • Hilltop Freigabeverzeichnis • übertragen wird. Erlaubte Werte (Optionen): • XML (Dieser Typ steht nur bei Aktivierung des XML- Ausgabeformats in Option...
Seite 206 Konfigurieren von Einstellungen Tabelle 53: Konfigurieren von Übertragungsmodi Feld Aktion Beschreibung Standard Aktivieren oder Bei Aktivierung dieser Einstellung werden alle deaktivieren Sie erzeugten Patientenberichte standardmäßig an dieses diese Einstellung. Ziel übertragen. Bei einem Ziel kann es sich sowohl um ein voreingestelltes als auch um ein automatisches Ziel handeln.
Seite 207: Konfigurieren Eines Netzwerkdruckers
Konfigurieren von Einstellungen Konfigurieren eines Netzwerkdruckers Stellen Sie zum Konfigurieren eines Netzwerkdruckers sicher, dass die Option NETP - Netzwerkdrucker erworben wurde und im Option Manager aktiviert ist. Wählen Sie Einstellungen > Arbeitsablauf > Netzwerkdrucker. Der Bildschirm für die Einstellungen des Netzwerkdruckers erscheint. Benutzeroberfläche auf A4- und A5-Geräten Benutzeroberfläche auf Lite-Gerät 5864335-022-1...
Seite 208 Konfigurieren von Einstellungen Bei MAC 5-Geräten mit Drucker ist der Standarddrucker ein Thermodrucker. Beim MAC 5 Lite-Gerät ist der Netzwerkdrucker standardmäßig deaktiviert. Aktivieren Sie den Netzwerkdrucker und konfigurieren Sie ihn entsprechend den Angaben in der nachstehenden Tabelle: Anmerkung: Stellen Sie sicher, dass das Gerät an ein LAN oder WLAN angeschlossen ist, das dasselbe ist wie bei dem Drucker, den Sie konfigurieren.
Seite 209: Konfigurieren Des Bestellmanagements
Stellen Sie vor Beginn dieses Verfahrens Folgendes sicher: • Die Option ORDM - Auftragsmanager ist auf dem Gerät aktiviert. Wenden Sie sich zur Aktivierung dieser Option an einen Kundendienstvertreter von GE Healthcare. • Ihrer Benutzerrolle werden die Berechtigungen zum Zugriff auf den Bildschirm Einstellungen und zur Bearbeitung der Einstellungen „kritische Werte“...
Seite 210: Konfigurieren Der Muse-Server-Einstellungen
Konfigurieren von Einstellungen Der Bildschirm Bestellverwaltung wird angezeigt. Konfigurieren Sie das Bestellmanagement gemäß den Daten in der Tabelle. Tabelle 55: Konfigurieren des Bestellmanagements Feld Aktion Beschreibung Bestell- Aktivieren oder Das Bestellmanagement ist auf diesem Gerät verfügbar, Management deaktivieren Sie wenn Sie diese Einstellung aktivieren. Es werden die zur diese Einstellung.
Seite 211 Konfigurieren von Einstellungen Konfigurieren Sie die Einstellungen des MUSE-Servers gemäß den Daten in der Tabelle. 5864335-022-1 MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 211...
Seite 212 Sie können bestimmte https-URL für den Kommunikationskanäle durch MUSE-Server ein. Verschlüsselung und Authentifizierung sichern. GE empfiehlt, dass Sie die verschlüsselten Kanäle verwenden, nicht die unverschlüsselten Kanäle. Zum Beispiel: • Aktualisieren Sie die Version MUSE- Server 8.0/9.0 API3 auf die Version...
Seite 213 Konfigurieren von Einstellungen Feld Aktion Beschreibung Benutzername Geben Sie den MUSE- Dieses Feld darf nicht leer gelassen werden. Benutzerkontonamen Standardwert: Kein Standardwert ein. Anmerkung: Dies ist ein MUSE-Konto, keine Windows- Konto. Erlaubte Werte: Bis zu 128 Zeichen • a bis z •...
Seite 214 Konfigurieren von Einstellungen • Benutzername oder Passwort falsch - Der Fehler wurde durch einen falschen Benutzernamen oder ein falsches Passwort verursacht. • Anfrage Zeitüberschreitung - Der Fehler wurde durch eine Zeitüberschreitung bei der Serveranfrage verursacht. • Verbindungsaufbau zum Server nicht möglich. Host nicht gefunden - Der Fehler wurde durch die Nichtverfügbarkeit des Hosts verursacht.
Seite 215 Konfigurieren von Einstellungen • Sie bekommen die erforderlichen Zertifikate im PEM-Format von Ihrer IT-Abteilung und diese werden in den Wurzelordner eines USB-Speichermediums für die Installation kopiert. • Der Zugriff auf externe Speichergeräte ist in der Einstellung Einstellungen > System > Speicherung aktiviert. Bei Nichtaktivierung dieser Einstellung wird der Zugriff auf das USB-Speichermedium blockiert.
Seite 216 Konfigurieren von Einstellungen Wählen Sie Installieren aus. • Bei erfolgreicher Installation wird das CA-Zertifikat gespeichert. • Sollte die Installation fehlschlagen, da es sich beim Zertifikat um ein nicht erkanntes Format handelt, wird eine Fehlermeldung angezeigt. Wählen Sie Zurück aus, um den Bildschirm mit den MUSE-Servereinstellungen anzuzeigen Löschen eines MUSE SSL CA-Zertifikats Stellen Sie vor Beginn dieses Verfahrens sicher, dass Ihrer Benutzerrolle die...
Seite 217: Konfigurieren Von Anzeigefiltergruppen
Konfigurieren von Einstellungen Wählen Sie Löschen aus. Es wird eine Meldung mit einer Bestätigungsaufforderung der Löschung des Zertifikats angezeigt. Wählen Sie OK aus. Das Zertifikat oder der Schlüssel werden gelöscht. Wählen Sie Zurück aus, um den Bildschirm mit den MUSE-Servereinstellungen anzuzeigen Konfigurieren von Anzeigefiltergruppen Vergewissern Sie sich, dass das Bestellungsmanagement aktiviert und der MUSE-...
Seite 218 Konfigurieren von Einstellungen Gehen Sie zum Konfigurieren von Filtergruppen wie nachstehend im Abschnitt Filtergruppen anzeigen beschrieben vor. • Führen Sie zum Hinzufügen von Filtergruppe anzeigen Schritt bis Schritt aus. • Führen Sie zum Bearbeiten von Filtergruppe anzeigen Schritt aus. • Führen Sie zum Löschen von Filtergruppe anzeigen Schritt aus.
Seite 219 Konfigurieren von Einstellungen Konfigurieren Sie eine Anzeigefiltergruppe gemäß den Daten in der Tabelle. Tabelle 57: Konfigurieren von Anzeigefiltergruppen Feld Aktion Beschreibung Name Geben Sie einen Es muss sich um einen eindeutig identifizierbaren Namen für die Anzeigefiltergruppennamen handeln. Anzeigefiltergruppe Kein Standardwert ein.
Seite 220: Konfigurieren Von Bestelleinstellungen
Konfigurieren von Einstellungen Feld Aktion Beschreibung Abteilung Geben Sie die Orte • Falls kein Ort für die Anzeigefiltergruppe konfiguriert ein, die in diese wurde, wird ein Asterisk (*) angezeigt, um darauf Gruppe eingefügt hinzuweisen, dass Bestellungen aus allen Orten im werden sollen.
Seite 221: Konfigurieren Von Spalten Für Die Bestellungsliste
Konfigurieren von Einstellungen Wählen Sie Bestellungen aus. Konfigurieren Sie die Bestelleinstellungen gemäß den Daten in der Tabelle. Tabelle 58: Bestelleinstellungen Feld Aktion Beschreibung Bestellungen Aktivieren oder • Bei Aktivierung dieser Option kann jeder Benutzer, dürfen ohne deaktivieren Sie der nicht über die Berechtigung zur Anzeige Benutzerrechte diese Einstellung.
Seite 222 Konfigurieren von Einstellungen Wählen Sie reduziert oder Erweitert in der Auswahlliste Angezeigt in Liste „Bestellung für“ aus. Tabelle 59: Spalteneinstellungen für Bestell-Liste Feld Anzahl Standard-Spalten in Liste unterstützter Spalten Angezeigt in Liste „Bestellung 1 bis 4 Spalten • Patientenname für“ (reduziert) •...
Seite 223 Konfigurieren von Einstellungen Feld Anzahl Standard-Spalten in Liste unterstützter Spalten Angezeigt in Liste „Bestellung 1 bis 11 Spalten • Patientenname für“ (erweitert) • Patienten-ID Anmerkung: • Diese Liste umfasst die Spalten in der zugeklappten Liste • Datum/Uhrzeit der Bestellung standardmäßig. •...
Seite 224 Konfigurieren von Einstellungen das Feld Abteilung nicht angezeigt wird, wird die Bestellungsliste basierend auf den Daten in der ersten Spalte in absteigender Reihenfolge sortiert. Wählen Sie Speichern aus. Überblick Patientenabfrage Die Resultate der Patientenabfragen können je nach den Berechtigungen, die dem Benutzer zugewiesen wurden und je nach der konfigurierten Patientenabfrageeinstellung unterschiedlich sein.
Seite 225 Konfigurieren von Einstellungen Tabelle 60: Resultat Patientenabfrage Suche-Kriterium Patientenabfrageeinstellungen DCP-Ziel bei aktiviertem Suchergebnis ADT und MUSE- Bestellungsservereinstellung Patienten-ID oder Bestellungen abfragen Konfigurieren Sie MUSE- Patienten- Untersuchungsnummer Bestellungservereinstellungen. Suche: werden übereinstimmende lokale Bestellungen oder Remote- Bestellungen abgerufen. Suche Untersuchungsnummer: werden übereinstimmende lokale Bestellungen abgerufen...
Seite 226 übereinstimmende aktiviert ist. ADT- Daten werden Remote- Server abgerufen. Konfigurieren der Fernabfrage von Patientendaten Wählen Sie Einstellungen > Arbeitsablauf > ADT/Aufträge Abfrage. Der Bildschirm ADT/Aufträge Abfrage wird angezeigt. MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 5864335-022-1...
Seite 227: Benutzerkonto
Konfigurieren von Einstellungen Konfigurieren Sie die Felder gemäß den Daten in der Tabelle: Tabelle 61: Patientenabfrage Einstellungen Feld Aktion Beschreibung Patientenabfragemodus Wählen Sie eine Option Standardwert: Keine zum Konfigurieren Patientenabfrage des Abfragemodus für Erlaubte Werte: Patientendaten. • Bestellungen abfragen • Bestellungen dann ADT abfragen •...
Seite 228: Benutzerprofile
Konfigurieren von Einstellungen Wenn... Dann... Benutzer lokal verwaltet werden Führen Sie die folgenden Konfigurationen aus: • Konfigurieren von Benutzerprofilen auf seite 242 • Konfigurieren von Benutzerrollen auf seite 238 Benutzer mithilfe von LDAP Konfigurieren von LDAP auf seite 246. verwaltet werden Wählen Sie das Menü...
Seite 229 Konfigurieren von Einstellungen Tabelle 62: Konfigurieren der Sicherheitseinstellungen Feld Aktion Beschreibung Benutzerauthentifizierung Wählen Sie einen Wert • Bei Auswahl von Voll. aus der Dropdown-Liste Authentifizierung mit STAT aus, um den Typ der wird vom Gerät ein Login- Benutzerauthentifizierung Bildschirm eingeblendet. für das Gerät festzulegen.
Seite 230 Konfigurieren von Einstellungen Feld Aktion Beschreibung richtigen Anmeldedaten auf Basis konfigurierten Modus der Benutzerauthentifizierung erfolgen. STAT Zugangslabel Geben Sie die Dieses Feld wird nur bei anzuzeigende Auswahl der Einstellung Produktbezeichnung in Voll. Authentifizierung den Anmeldebildschirm mit STAT aus dem Feld ein.
Seite 231 Mindestdauer. Das Passwort kann sofort geändert werden. Maximum Dauer: Hiermit wird die Höchstdauer festgelegt, während der ein Passwort bestehen kann, bevor es geändert werden muss. Wenn 90 Tage festgelegt sind, muss das Passwort nach drei Monaten geändert werden. Anmerkung: Das abgelaufene Passwort ist zwar noch gültig, es muss...
Seite 232 Konfigurieren von Einstellungen Feld Aktion Beschreibung *Mind.Passwortlänge Legen Sie die Falls das Passwort nicht die Mindestanzahl der für erforderliche Mindestanzahl an ein Benutzer-Passwort Zeichen enthält wird beim Vorgang erforderlichen Zeichen des Hinzufügens oder Abänderns fest. des Benutzerpassworts dieses nicht vom System akzeptiert. Die Anzahl der Zeichen des Passworts muss mindestens ebenso groß...
Seite 233 Konfigurieren von Einstellungen Feld Aktion Beschreibung Kleinbuchstaben Aktivieren oder Wenn diese Einstellung aktiviert deaktivieren Sie diese ist, müssen im Passwort Einstellung. Kleinbuchstaben verwendet werden. Wenn diese Einstellung deaktiviert ist, müssen im Passwort keine Kleinbuchstaben verwendet werden. Standardwert: Aktiviert Numerisch Aktivieren oder Wenn diese Einstellung aktiviert ist, deaktivieren Sie diese müssen im Passwort numerische...
Seite 234: Benutzerrollen-Typen
Konfigurieren von Einstellungen Wählen Sie Speichern aus. Benutzerrollen-Typen Die folgenden Rollen sind im Gerät voreingestellt: • System-Admin • Klinisch • STAT • Dienste Tabelle 63: Voreingestellte Benutzerrollen Benutzerrolle Beschreibung Standard-Berechtigungen System-Admin Die Rolle System-Admin verfügt • Einstellungen aufrufen standardmäßig über alle Berechtigungen. •...
Seite 235: Benutzerprofil-Typen
Konfigurieren von Einstellungen Benutzerrolle Beschreibung Standard-Berechtigungen STAT Die Rolle STAT wird standardmäßig dem Stat • Berichte übertragen Benutzer zugewiesen. Die Berechtigungen der Rolle STAT können verändert werden. Die Rolle des Users Stat Benutzer kann verändert werden. Dienste Die Rolle Dienste wird standardmäßig •...
Seite 236 Konfigurieren von Einstellungen Tabelle 64: Voreingestellte Benutzerprofile Benutzerprofil Beschreibung Admin Dieser voreingestellte Administrator kann durch Eingabe von Kennwörtern auf das Gerät zugreifen, um Konfigurationen festzulegen, zu bearbeiten und zu löschen. Das voreingestellte Passwort für die Anmeldung als Benutzer Admin ist admin123.
Seite 237 Konfigurieren von Einstellungen Benutzerprofil Beschreibung Standardbenutzer Bei Deaktivierung der Benutzer-Authentifizierung und Einschaltung des Geräts zur Erfassung und zum Druck eines EKGs wird dieser voreingestellte Benutzer automatisch ohne Eingabe eines Passworts eingeloggt. Es darf nur ein Standardbenutzer im Gerät vorhanden sein. Dem Standardbenutzer wird standardmäßig die Rolle Klinisch zugewiesen.
Seite 238: Konfigurieren Von Benutzerrollen
Konfigurieren von Einstellungen Tabelle 65: Benutzerdefinierte Benutzerprofile Benutzerprofil Beschreibung Lokaler Benutzer Bei Aktivierung der Benutzerauthentifizierung kann dieser lokal hinzugefügte Benutzer mittels Eingabe der Passwortdaten auf das Gerät zugreifen, um die entsprechenden Aufgaben auf Grundlage der zugewiesenen Benutzerberechtigungen auszuführen. Es dürfen bis zu 100 lokale Benutzer im Gerät vorhanden sein. Ein Benutzer mit Benutzerverwaltungsberechtigungen kann einen lokalen Benutzer hinzufügen, ändern, löschen oder deaktivieren.
Seite 239 Konfigurieren von Einstellungen • Führen Sie zum Hinzufügen einer Benutzerrolle Schritt bis Schritt aus. • Führen Sie zum Bearbeiten einer Benutzerrolle Schritt aus. • Führen Sie zum Löschen einer Benutzerrolle Schritt aus. Wählen Sie das Symbol Hinzufügen , um eine Benutzerrolle hinzuzufügen. Der Benutzerrollentabelle wird eine neue Zeile hinzugefügt.
Seite 240 Konfigurieren von Einstellungen Feld Beschreibung EKG-Simul. aktivieren Zugang zur Aktivierung des EKG-Simulators. Anmerkung: Bei Aktivierung dieser Berechtigung wird die Berechtigung Einstellungen aufrufen ebenfalls aktiviert. Service aufrufen Zugriff auf den Bildschirm Dienste. Anmerkung: Bei Deaktivierung dieser Berechtigung werden die Berechtigungen Software-Aktualisierung und Ansicht Prüfprotokolle ebenfalls deaktiviert.
Seite 241 Bearbeiten von Einstellungen für kritische Werte. bearbeiten Anmerkung: Diese Berechtigung wird nur bei Erwerb und Aktivierung der CRIT-Option angezeigt. Wenden Sie sich zum Erwerb dieser Option an einen Kundendienstvertreter von GE Healthcare. Bei Aktivierung dieser Berechtigung wird die Berechtigung Einstellungen aufrufen ebenfalls aktiviert. Patientenliste anzeigen Anzeige der Patientenliste.
Seite 242: Konfigurieren Von Benutzerprofilen
Konfigurieren von Einstellungen Konfigurieren von Benutzerprofilen Vergewissern Sie sich, dass Ihrer Benutzerrolle die Benutzerverwaltungsberechtigung zugewiesen ist. Wählen Sie Einstellungen > Benutzerkonto > Benutzer. Wählen Sie Benutzerprofile aus. Die konfigurierten Benutzerprofile sind in der Tabelle Tabelle 67: Konfigurieren aufgelistet. Falls kein konfiguriertes von Benutzerprofilen auf seite 243 Benutzerprofil vorhanden ist, wird eine leere Tabelle angezeigt.
Seite 243 Konfigurieren von Einstellungen Tabelle 67: Konfigurieren von Benutzerprofilen Feld Aktion Beschreibung Benutzername Geben Sie eine Falls bereits ein Benutzer mit demselben eindeutige Namen vorhanden ist, wird eine Fehlermeldung Bezeichnung für angezeigt. den Benutzer ein. Dies ist ein Pflichtfeld. Kein Standardwert. Erlaubte Werte: Benutzerdefinierter Wert bis zu 15 Zeichen Name anzeigen...
Seite 244 Benutzerpasswort vergisst, kann ein Benutzer mit der Berechtigung Benutzerverwaltung im Einstellungsbildschirm Benutzer das Passwort für das Benutzerkonto ändern. Der lokale Benutzer kann sich mit dem geänderten Passwort beim Gerät anmelden. Passwort Geben Sie Jedes Zeichen im Passwort wird als Asterisk (*) bestätigen genau dasselbe dargestellt.
Seite 245 Konfigurieren von Einstellungen Feld Aktion Beschreibung Passwort endlos Aktivieren oder • Bei Aktivierung dieser Einstellung verfällt gültig deaktivieren Sie das Passwort dieses Benutzers auch diese Einstellung. dann nicht, wenn eine Gültigkeitsdauer für das Passwort für alle Benutzer dieses Geräts im Feld Passwort-Ablaufdauer im Einstellungsbildschirm Sicherheit festgelegt ist.
Seite 246: Konfigurieren Von Ldap
Konfigurieren von Einstellungen Wählen Sie zur Aktivierung des Bearbeitungsmodus eine beliebige Stelle in der Zeile der Benutzerrollenkonfiguration, die Sie löschen wollen. Wählen Sie Löschen aus. Sie werden in einer Meldung aufgefordert zu bestätigen, dass Sie das Benutzerprofil löschen wollen. Wählen Sie die Option Ja aus, um die Löschung des Benutzerprofils zu bestätigen.
Seite 247 Konfigurieren von Einstellungen Konfigurieren Sie LDAP gemäß den Daten in der Tabelle. Tabelle 68: Konfigurieren von LDAP Feld Aktion Beschreibung LDAP Aktivieren oder Bei Aktivierung dieser Option können sich Techniker deaktivieren Sie mithilfe von Netzwerk-Kennwörtern von einem Remote- diese Option. Standort aus in das Gerät einloggen.
Seite 248 Konfigurieren von Einstellungen Tabelle 69: Konfiguration des LDAP-Servers Feld Aktion Beschreibung Benutzername Geben Sie den gültigen Dieses Feld wird bei Aktivierung der Benutzernamen ein. Option LDAP aktiviert. Kein Standardwert. Die LDAP-Benutzerprofile werden vom LDAP-Server-Administrator gemanagt. Beziehen Sie Ihren Benutzernamen vom LDAP-Server- Administrator.
Seite 249 Wählen Sie in der Dieses Feld wird bei Aktivierung der Dropdown-Liste Option LDAP aktiviert. den gewünschten Standardwert: Einfach Authentifizierungsmodus aus. GE Healthcare empfiehlt, den ldaps://-Server oder das TLS- Verschlüsselungszertifikat zu verwenden, wenn Sie den Authentifizierungsmodus Einfach konfigurieren möchten. Erlaubter Wert: •...
Seite 250 URL konfigurieren, wird die Option TLS- Verschlüsselung verwenden angezeigt. Anmerkung: Sie können bestimmte Kommunikationskanäle durch Verschlüsselung und Authentifizierung sichern. GE empfiehlt, dass Sie die verschlüsselten Kanäle verwenden, nicht die unverschlüsselten Kanäle. Zum Beispiel: • LDAPS mit CA- Zertifikat bietet Verschlüsselung und Server-Authentifizierung.
Seite 251 Verbindung mit dem LDAP-Server kein CA- Zertifikat benötigt. Die Daten sind verschlüsselt, ungeachtet dessen, ob ein CA-Zertifikat installiert ist. Anmerkung: GE Healthcare empfiehlt die Verwendung eines CA-Zertifikats, wenn eine Verbindung mit dem LDAP- Server hergestellt wird. Wenn Sie kein CA-Zertifikat verwenden, besteht die Gefahr, dass das Gerät eine...
Seite 252 Geben Sie einen gültigen Namenspfad zu den Dieses Feld wird bei zu Gruppen Gruppen ein (Beispiel: OU = Gruppen, OU = Klinische Aktivierung der Option User, DC = Domain, DC = Com; CN = Rollen, O = GE, C LDAP aktiviert. = US). Standardwert: Kein Standardwert Erlaubte Werte: •...
Seite 253: Konfigurieren Von Ldap-Gruppenrollen
Geben Sie eine gültigen Namenspfad für Benutzer ein Dieses Feld wird zu Benutzern (Beispiel: OU = Benutzer, OU = Klinisches Personal, DC bei Aktivierung = Domäne, OU = Benutzer, DC = Com, O = GE, C = US). der Option LDAP aktiviert. Standardwert: Kein Standardwert Erlaubte Werte: •...
Seite 254: Anmerkung
Konfigurieren von Einstellungen Wählen Sie Einstellungen > Benutzerkonto > LDAP. Wählen Sie LDAP-gruppenroll. aus. Die konfigurierte LDAP-gruppenroll. wird auf dem Bildschirm angezeigt. Führen Sie einen der folgenden Schritte aus, um – falls erforderlich – eine LDAP- Gruppenrolle zu konfigurieren: • Führen Sie zum Hinzufügen einer LDAP-Gruppenrolle Schritt bis Schritt aus.
Seite 255 Konfigurieren von Einstellungen und das Symbol für SUCHE eingeben, um die konfigurierten LDAP- Gruppen anzuzeigen. Wählen Sie die Benutzerrolle Rolle aus der Dropdown-Liste aus, um der LDAP-Gruppe eine Rolle zuzuweisen. Wählen Sie Anwenden, um die Konfiguration hinzuzufügen. Den zu der LDAP-Gruppe zugehörigen Benutzern werden die Berechtigungen der Benutzerrolle zugewiesen, die der LDAP-Gruppe zugewiesen wurde.
Seite 256: Ändern Von Ldap-Benutzern
Konfigurieren von Einstellungen Der Bildschirm Erfassung wird angezeigt. So ordnen Sie die LDAP-Gruppenrollen neu: Wählen Sie die LDAP-Gruppenrolle aus, die neu geordnet werden soll. Ziehen und legen Sie die LDAP-Gruppenrolle in der gewünschten Anordnung in der LDAP-Gruppenrollentabelle ab. Wiederholen Sie den oben beschriebenen Schritt, um weitere LDAP- Gruppenrollen neu zu ordnen.
Seite 257: Installieren Eines Ldap Ssl Ca-Zertifikats
Konfigurieren von Einstellungen Wenn sich ein Benutzer erfolgreich beim System anmeldet, werden seine Zugangsdaten im Zwischenspeicher gespeichert Bei abgeschaltetem Netzwerk kann sich der Benutzer erfolgreich anmelden, wenn seine Daten im Zwischenspeicher gespeichert sind. Wenn der Zwischenspeicher gelöscht wird, kann sich der Benutzer nur anmelden, wenn eine Verbindung zum Netzwerk besteht.
Seite 258: Löschen Eines Ldap Ssl Ca-Zertifikats
Konfigurieren von Einstellungen • Sollte die Installation fehlschlagen, da es sich beim Zertifikat um ein nicht erkanntes Format handelt, wird eine Fehlermeldung angezeigt. Löschen eines LDAP SSL CA-Zertifikats Stellen Sie vor Beginn dieses Verfahrens sicher, dass Ihrer Benutzerrolle die Benutzerverwaltungsberechtigung zugewiesen wurde. Wählen Sie Einstellungen >...
Seite 259 Konfigurieren von Einstellungen Aktivieren Sie den Gemeinsamen Pfad. Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. 5864335-022-1 MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 259...
Seite 260: Konfigurieren Von Geräte-Hostnamen
Konfigurieren von Einstellungen Tabelle 72: Konfigurieren von Netzwerk-Freigabeeinstellungen Feld Aktion Beschreibung Gemeinsamen Aktivieren oder Bei Aktivierung dieser Option: Pfad deaktivieren Geben Sie einen gültigen gemeinsamen Pfad in das Sie einen Textfeld ein. gemeinsamen Ordner im Beispiel: ///<IP-Adresse> oder <Hostname>/ Netzwerk, um <freigegebener Ordner>...
Seite 261 Konfigurieren von Einstellungen Tabelle 73: Konfigurieren von Geräte-Hostnamen Feld Aktion Beschreibung Kardiograph Geben Sie den Der Host-Name darf nicht mit einem Trennstrich Gerätenamen Host-Namen des beginnen oder enden. Geräts in das Das Feld für den Host-Namen darf nicht leer gelassen Feld Kardiograph werden, da es sich dabei um ein Pflichtfeld handelt.
Seite 262: Konfigurieren Eines Drahtgebundenen Netzwerks
Konfigurieren von Einstellungen Der Bildschirm Erfassung wird angezeigt. Konfigurieren eines drahtgebundenen Netzwerks Wählen Sie Einstellungen > Netzwerk > Verdrahtetes Netzwerk. Der Bildschirm zum Einstellen eines drahtgebundenen Netzwerks wird angezeigt. Konfigurieren Sie die Einstellungen des drahtgebundenen Netzwerks gemäß den Daten in der Tabelle. Tabelle 74: Konfigurieren einer drahtgebundenen Verbindung Feld Aktion...
Seite 263 Konfigurieren von Einstellungen Feld Aktion Beschreibung IP-Adresse Aktivieren oder Die IP-Adresse wird automatisch bezogen. automatisch deaktivieren Sie • Bei Aktivierung dieser Option bezieht das erhalten diese Option. Gerät automatisch eine IP-Adresse (DHCP) zur Kommunikation mit dem LAN-Netz. Die verbleibenden Felder können nur gelesen und die Werte können nicht verändert werden.
Seite 264: Konfigurieren Eines Drahtlosen Netzwerks (Wlan)
Falls kein Betriebsland für den Betrieb des WLAN-Netzes konfiguriert ist, da die Erweiterungskarte ausgetauscht wurde oder das Gerät nicht über ein WLAN-Zertifikat im entsprechenden Land verfügt, wenden Sie sich bitte an Ihren GE Healthcare Service-Kundendienstvertreter, um diese Einstellung zu konfigurieren.
Seite 265 Konfigurieren von Einstellungen Tabelle 75: Konfigurieren des WLAN-Authentifizierungsprotokolls Feld Aktion Beschreibung Netzwerkstatus Aktivieren oder • Wenn diese Einstellung aktiviert deaktivieren Sie ist, wird die WLAN-Verbindung diese Einstellung. zum Gerät aktiviert. • Wenn diese Einstellung deaktiviert ist, werden die WLAN- Verbindung mit dem Gerät und die verbleibenden Felder deaktiviert.
Seite 266: Falls Das Konfigurierte Authentifizierungsprotokoll
Sie dann zu Schritt 7. Anmerkung: Sie können bestimmte Kommunikationskanäle durch Verschlüsselung und Authentifizierung sichern. GE empfiehlt, dass Sie die verschlüsselten Kanäle verwenden, nicht die unverschlüsselten Kanäle. Zum Beispiel: WPA2 für das drahtlose Authentifizierungsprotokoll anstelle von WEP. Tabelle 76: Konfigurieren der WEP-Authentifizierung...
Seite 267 Konfigurieren von Einstellungen Feld Aktion Beschreibung Pass-Schlüssel Bei einem Pass-Schlüssel handelt es sich um einen Kodierungsschlüssel, mit dessen Hilfe verhindert wird, dass nicht autorisierte Benutzer oder Geräte auf ein spezifisches WLAN-Netz zugreifen können. Pass-Schlüssel In diesen Feldern werden nur Asteriske angezeigt. Der Istwert wird in der verschlüsselten Datenbank gespeichert.
Seite 268: Falls Der Authentifizierungsmodus
Konfigurieren von Einstellungen Falls der Authentifizierungsmodus • PSK, gehen Sie zu Schritt 5. • Unternehmen, gehen Sie zu Schritt 6. Konfigurieren Sie den Authentifizierungsmodus PSK gemäß den Daten in der Tabelle. Tabelle 78: Konfigurieren des PSK-Authentifizierungsmodus Feld Aktion Beschreibung Passphrase Geben Sie das Bei einem Verschlüsselungskennwort handelt Verschlüsselungskennwort...
Seite 269 Konfigurieren von Einstellungen Feld Aktion Beschreibung Anonyme Geben Sie die Standardwert: Kein Standardwert Identität anonyme Identität Erlaubte Werte: Jeder Wert (bis zu 256 Zeichen) ein. Anmerkung: Der Industriestand für drahtlose Netzwerke ist „anonymous“ in Kleinbuchstaben, es sei denn, der Benutzer hat eine individuelle Anonyme Identität erstellt.
Seite 270 Konfigurieren von Einstellungen Konfigurieren Sie die Einstellung, um die IP-Adresse automatisch oder manuell gemäß den Informationen in der Tabelle zu beziehen. Tabelle 80: Aktivieren oder Deaktivieren von DHCP Name des Aktion Beschreibung Optionsfelds IP-Adresse Aktivieren oder Die IP-Adresse wird automatisch bezogen. automatisch deaktivieren Sie •...
Seite 271: Konfigurieren Des Drahtlos-Einsatzlandes
Country of Operation" ausgeliefert. Sie können den Ländercode nur für die Einstellung Rest der Welt ändern. Wenn das Gerät auf USA oder Kanada eingestellt ist, kann die Konfiguration nicht geändert werden und die Option Drahtlos Einsatzland ist im Menü Dienste nicht verfügbar.
Seite 272: Installieren Von Zertifikaten Für Drahtlosnetzwerke
Konfigurieren von Einstellungen Konfigurieren Sie den Ländercode für die Drahtlos-Option Rest der Welt gemäß den Informationen in der Tabelle. So richten Sie das Führen Sie die folgenden Schritte durch: Drahtlos-Einsatzland ein: Rest der Welt Die Option Einsatzland angezeigt. Geben Sie einen zweistelligen Ländercode in das Textfeld ein. Eine Liste der möglichen Ländercodes steht zur Verfügung unter: https://www.iso.org/obp/ui/#search/code/.
Seite 273 Gerät an. Anmerkung: Bei selbstsigniertem Client-Zertifikat ist kein CA-Zertifikat erforderlich. Wählen Sie Einstellungen > Netzwerk > Drahtloses Netzwerk. Wählen Sie im Abschnitt WLAN-Netz Zertifikat install. aus. Der Bildschirm Zertifikat installieren wird geöffnet. Standardmäßig wird die Registerkarte CA-Zertifikat ausgewählt. 5864335-022-1 MAC ™...
Seite 274 Konfigurieren von Einstellungen Führen Sie bei aktivierter Einstellung CA-Zertifikat die folgenden Schritte zur Installation eines CA-Zertifikats aus: Wählen Sie das CA-Zertifikat aus dem USB-Speichermedium aus. Aktivieren Sie die Schaltfläche Selbstsigniert. Wählen Sie Installieren aus. • Bei erfolgreicher Installation wird der Status Zertifikat installiert in der Statusleiste angezeigt.
Seite 275 Konfigurieren von Einstellungen Anmerkung: Klient Privater Schlüssel und Klient Öffentlicher Schlüssel können im selben Zertifikat sein. Wählen Sie Klient Privater Schlüssel aus. Wählen Sie einen gültigen privaten Client-Schlüssel aus dem USB- Speichermedium aus. Geben Sie ein gültiges Passwort in das Passwort-Feld ein. 5864335-022-1 MAC ™...
Seite 276: Zwischenzertifikate
Stammzertifikate installieren. Befolgen Sie die nachstehenden Schritte, um Zwischen- und Stammzertifikate zu installieren. Wählen Sie Einstellungen > Netzwerk > Drahtloses Netzwerk. Wählen Sie im Abschnitt WLAN-Netz Zertifikat install. aus. Der Bildschirm Zertifikat installieren wird geöffnet. Standardmäßig wird die Registerkarte CA-Zertifikat ausgewählt. MAC ™...
Seite 277: Konfigurieren Von Proxy-Einstellungen
Konfigurieren von Einstellungen Wenn ein Zwischenzertifikat verwendet wird, konvertieren Sie die Stamm- und Zwischenzertifikate in das PEM-Format. Öffnen Sie die Zertifikate im PEM-Format in einem Notepad-Editor. Gehen Sie zum Erstellen einer Verkettetes CA-Zertifikat: (Systemdesinfektion) wie nachstehend beschrieben vor. Verknüpfen Sie das Stamm- und Zwischenzertifikat wie im folgenden Beispiel erklärt.
Seite 278: Status Der Netzwerkverbindung Anzeigen
Konfigurieren von Einstellungen Konfigurieren Sie die Proxy-Einstellungen gemäß den Daten in der Tabelle. Tabelle 81: Konfigurieren von Proxy-Einstellungen Feld Aktion Beschreibung Netzwerk- Aktivieren oder • Wenn diese Einstellung aktiviert ist, werden die Proxy deaktivieren Sie Felder HTTP Proxy und HTTPS Proxy angezeigt. Sie diese Einstellung.
Seite 279 Konfigurieren von Einstellungen Kabel anschließen. Bei Entfernung des LAN-Kabels greift das Gerät auf die Drahtlos- Verbindung zurück. Führen Sie das folgende Verfahren aus, um den Status der Verbindung Ihres Geräts mit dem LAN oder WLAN (Wireless Local Area Network) anzuzeigen: Wählen Sie das Symbol Netzwerkstatus in der Statusleiste.
Seite 280: Konfigurieren Des Systems
Konfigurieren von Einstellungen Konfigurieren des Systems Wählen Sie das Menü Einstellungen > System aus, um die nachstehenden Einstellungen zu konfigurieren: • Geräteparameter - Konfigurieren von Geräteparametern auf seite 280 • Externer Speicher - Konfigurieren des externen Speichers auf seite 281 •...
Seite 281: Konfigurieren Des Externen Speichers
Konfigurieren von Einstellungen Tabelle 84: Geräteparameter Feld Aktion Beschreibung Gerätenummer Stellen Sie die Die Gerätenummer ist für jedes EKG-Gerät spezifisch. standardmäßige Standardwert: 0 Gerätenummer ein. Erlaubte Werte: 0 bis 65535 Abteilg ID Stellen Sie Für jeden Patiententest wird die ID im Feld Abteilung die Standard- des Patienten-Information Bildschirms ausgefüllt.
Seite 282: Speichern Und Wiederherstellen Von Konfigurationseinstellungen
Konfigurieren von Einstellungen Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. Tabelle 85: Einstellungen für externen Speicher Feld Aktion Beschreibung Zugriff auf Aktivieren oder Nur ein Admin-Benutzer oder Service-Benutzer kann externe deaktivieren Sie diese Einstellung aktivieren oder deaktivieren. Speichergeräte den Zugriff auf Anmerkung:...
Seite 283 Konfigurieren von Einstellungen • Das USB-Speichermedium unterstützt das Dateisystem FAT32. Wählen Sie Einstellungen > System > Speicherung. Der Bildschirm für die Speichereinstellungen wird angezeigt. Befolgen Sie die in der Tabelle angegebenen Anweisungen. 5864335-022-1 MAC ™ 5 A4/MAC ™ 5 A5/MAC ™...
Seite 284 Konfigurieren von Einstellungen Wenn Sie: Dann... Sie die Wählen Sie Speichern auf USB aus. Konfigurationseinstellungen in Es wird eine Meldung mit der Information angezeigt, einem USB-Speichermedium dass die ausgewählten Einstellungen in einem USB- speichern möchten Speichermedium gespeichert werden. Setzen Sie ein Häkchen beim Kontrollkästchen Alle auswählen oder wählen Sie die spezifischen Kontrollkästchen aus, um die erforderlichen Einstellungen im USB-Speichermedium zu speichern.
Seite 285: Konfigurationsdateifehler Auf Seite
Konfigurieren von Einstellungen Wenn Sie: Dann... Anmerkung: Konfigurationseinstellungen • Die Konfigurationseinstellungen können nur dann aus einem USB- wiederhergestellt werden, wenn die Einstellungen Speichermedium zuvor auf dem USB-Speichermedium gespeichert wiederherstellen möchten wurden. • Vergewissern Sie sich zur Speicherung der Einstellungen für kritische Werte, dass Ihnen die Berechtigung Kritische Werte bearbeiten zugewiesen wurde.
Seite 286: Speichern Und Wiederherstellen Von Benutzereinstellungen
Konfigurieren von Einstellungen Speichern und Wiederherstellen von Benutzereinstellungen Stellen Sie vor Beginn dieses Verfahrens Folgendes sicher: • Der Zugriff auf externe Speichergeräte ist in der Einstellung Einstellungen > System > Speicher aktiviert. • Die USB-Anschlüsse sind in der Einstellung Einstellungen > Hardware > USB- Anschluss aktiviert.
Seite 287 Konfigurieren von Einstellungen Wenn Sie: Dann... Die Benutzereinstellungen Wählen Sie Speichern auf USB aus. in einem USB- Wählen Sie Alle auswählen aus, um alle Einstellungen auf Speichermedium speichern ein USB-Speichermedium zu speichern. möchten Wählen Sie spezifische Kontrollkästchen aus, um die folgenden Einstellungen auf ein USB-Speichermedium zu speichern: •...
Seite 288: Auf Werkseinstellungen Zurücksetzen
Konfigurieren von Einstellungen Wenn Sie: Dann... Die Benutzereinstellungen Anmerkung: aus einem USB- Die Benutzereinstellungen können nur dann Speichermedium wiederhergestellt werden, wenn Sie die Einstellungen zuvor wiederherstellen möchten auf dem USB-Speichermedium gespeichert haben. Wählen Sie Von USB wiederherstellen aus. Falls mehrere Konfigurationsdateien auf dem USB- Speichermedium vorhanden sind, wählen Sie die korrekte Datei aus.
Seite 289 Konfigurieren von Einstellungen wiederherzustellen. In diesem Fall müssen Sie die Einstellungen manuell neu konfigurieren. • Stellen Sie sicher, dass Ihrer Benutzerrolle die Berechtigungen zum Zugriff auf den Bildschirm Einstellungen zugewiesen werden. Wählen Sie Einstellungen > System > Speicherung aus. Wählen Sie Auf Werkseinstellungen zurücksetzen aus. Der Bildschirm zum Wiederherstellen der Werkseinstellungen wird angezeigt.
Seite 290 Konfigurieren von Einstellungen Der Bildschirm Erfassung wird angezeigt. Konfiguration des Protokoll-Servers Stellen Sie vor Beginn dieses Verfahrens Folgendes sicher: • Sie haben Zugriff auf den Bildschirm Einstellungen. • Sie bekommen die erforderlichen Zertifikate im PEM-Format von Ihrer IT-Abteilung und diese werden in den Wurzelordner eines USB-Speichermediums für die Installation kopiert.
Seite 291 Wenn TLS-Verschlüsselung aktiviert ist, wird das Feld Zertifikat install. Angezeigt. Gehen Sie zur Installation des TLS-Zertifikats wie folgt vor: Wählen Sie Durchsuchen aus. Das Fenster zum Suchen nach Zertifikaten wird geöffnet und zeigt folgende Meldung an. Kein Zertifikat installiert Wählen Sie das gültige Zertifikat aus der Liste.
Seite 292: Löschen Des Tls-Verschlüsselungszertifikats
• Region - Konfigurieren der Region auf seite 298 Konfigurieren von Datum und Uhrzeit Die nachstehenden Funktionen werden von GE Healthcare vor dem Versand des Geräts eingestellt. • Datum- und Uhrzeitformate gemäß den Länderpräferenzen des Kunden • Die standardmäßige Zeitzone (GMT/UTC) Gehen Sie zum Ändern der Standardkonfiguration für Datum und Uhrzeit wie folgt vor.
Seite 293 Konfigurieren von Einstellungen Wählen Sie Einstellungen > Uhr und Sprache > Datum und Uhrzeit. Der Bildschirm zum Einstellen von Datum und Uhrzeit wird angezeigt. Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. 5864335-022-1 MAC ™ 5 A4/MAC ™ 5 A5/MAC ™...
Seite 294 Wählen Sie das Datum aus dem Kalender aus. Wählen Sie Speichern aus. Bei Auswahl von Abbrechen schließt sich der Kalender und Ihre Änderungen werden nicht angewendet. Durch das Verfahren Auf Werkseinstellungen zurücksetzen wird das Datum nicht geändert. Standardwert: Werksmäßig eingestelltes Datum MAC ™ 5 A4/MAC ™...
Seite 295 Bei Aktivierung der Einstellung 24- Stunden-Format benutzen kann die Uhrzeit von 0 bis 23 ohne Auswahl von AM oder PM konfiguriert werden. Durch das Verfahren Auf Werkseinstellungen zurücksetzen wird das Zeitformat nicht geändert. Standardwert: Werksmäßig eingestellte Uhrzeit Erlaubte Werte: HH:MM:SS, wobei: •...
Seite 296: Konfigurieren Von Ntp
Konfigurieren von Einstellungen Feld Aktion Beschreibung 24-Stunden-Format Konfigurieren Sie • Bei Deaktivierung dieser Einstellung benutzen das Zeitformat für können Sie die Uhrzeit von 1 bis 12 das Gerät. konfigurieren und auf AM oder PM einstellen. • Bei Aktivierung dieser Einstellung können Sie die Uhrzeit von 0 bis 23 einstellen, ohne eine Auswahl für AM oder PM zu treffen.
Seite 297 Konfigurieren von Einstellungen Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. Tabelle 87: NTP Feld Aktion Beschreibung Automatische Aktivieren oder Das aktuelle Datum und die aktuelle Uhrzeit werden Zeiteinstellung deaktivieren Sie automatisch mit einem NTP-Server synchronisiert. diese Einstellung. Wenn diese Einstellung deaktiviert ist, ist NTP über DHCP ebenfalls deaktiviert.
Seite 298: Konfigurieren Der Region
Konfigurieren von Einstellungen Wählen Sie Speichern aus. Konfigurieren der Region Wählen Sie Einstellungen > Uhr und Sprache > Bereich. Der Bildschirm zum Einstellen der Region wird angezeigt. Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. Tabelle 88: Regionseinstellungen Feld Aktion Beschreibung...
Seite 299: Konfigurieren Der Hardware
Konfigurieren von Einstellungen Feld Aktion Beschreibung Eingabemethode Wählen Sie einen Wert • Bei Auswahl der Eingabemethode in der Dropdown- Chinesisch-Pinyin steht diese dem Liste aus, um den Benutzer zur Eingabe eines Texts Eingabemethodeneditor zu in vereinfachtem Chinesisch zur konfigurieren. Verfügung. •...
Seite 300: Konfigurieren Der Usb-Anschlüsse
Konfigurieren von Einstellungen Konfigurieren der USB-Anschlüsse Wählen Sie Einstellungen > Hardware > USB-Anschluss. Der Bildschirm zum Einstellen der USB-Anschlüsse wird angezeigt. Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. Tabelle 89: Konfigurieren von USB-Anschlüssen Feld Aktion Beschreibung Port A Für jeden USB- Standardwert: Deaktiviert Anschluss...
Seite 301: Konfigurieren Des Standbymodus
Konfigurieren von Einstellungen Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. Tabelle 90: Konfigurieren von Tastenfeldtönen und der KISS-Pumpe Feld Aktion Beschreibung Tastenfeld Ton Aktivieren oder Standardwert: Deaktiviert deaktivieren Sie den Tastatur- Klang. KISS Pump Aktivieren oder Bei Aktivierung dieser Einstellung wird die deaktivieren Sie Stromversorgung zur KISS-Pumpe aktiviert.
Seite 302 Konfigurieren von Einstellungen Konfigurieren Sie die Felder gemäß den Daten in der Tabelle. Tabelle 91: Konfigurieren des Standbymodus Feld Aktion Beschreibung WLAN Standby Aktivieren oder deaktivieren Bei Aktivierung dieser Option: Sie diese Einstellung. • Die Drahtlosverbindung wird auf Standby gesetzt, wenn sich das Gerät im Standby-Modus befindet.
Seite 303 Konfigurieren von Einstellungen Feld Aktion Beschreibung Autom. Aktivieren oder deaktivieren Bei Aktivierung dieser Einstellung wird Herunterfahren Sie diese Einstellung. das Gerät automatisch nach einer konfigurierten Inaktivitätszeitspanne abgeschaltet. Standardwert: Deaktiviert Zeitüberschr. Geben Sie die Dieses Feld wird bei Aktivierung der Option autom.
Seite 304: Wartung
Bei sachgemäßer Abbildung und Lagerung bleiben EKG-Bögen für Jahre ohne Verluste erhalten. Wenn Sie eine Aufbewahrung von mehr als fünf Jahren benötigen, erwägen Sie die Verwendung von GE Archivist-Papier. Zur Sicherstellung hochwertiger Abbildungen ist das Gerät entsprechend dem Servicehandbuch und den technischen Handbüchern zu warten.
Seite 305: Reinigung Des Druckkopfes
Wenn das Heizelement vollständig getrocknet ist, legen Sie das Papier wieder ein und schließen Sie die Druckerabdeckung. Anmerkung: Verwenden Sie nur Original Druckerpapier von GE Healthcare. Dieses Papier verfügt über eine spezielle Beschichtung, die den Aufbau einer elektrostatischen Ladung, sowie Kontamination und die Ansammlung von Schmutzpartikeln am Druckkopf verhindert.
Seite 306: Laden Der Batterie
Wartung Verwendung von anderem Papier kann zu einer vorzeitigen Abnutzung des Druckkopfs und zum Erlöschen der Garantie führen. Laden der Batterie Vor der ersten Verwendung und zwischen den Erfassungen muss die Batterie geladen werden. • Zur Gewährleistung einer vollständig aufgeladenen Batterie für die erste Verwendung ist die Batterie vor dem ersten Einsatz des Geräts aufzuladen.
Seite 307: Austauschen Der Batterie
Recycling sind die vor Ort geltenden Umweltschutzrichtlinien zu beachten. Setzen Sie den Daumen auf die Entriegelung der Batteriefachabdeckung und ziehen Sie diese vorsichtig auf. MAC 5 A4 MAC 5 A5 MAC 5 Lite Drücken Sie auf die Verriegelung neben dem Batteriefach und ziehen Sie den Batteriegriff in eine horizontale Richtung, um die Batterie zu entfernen.
Seite 308: Reinigung Und Desinfektion
Demontageanleitung. Die Demontageanleitung findet sich im Service-Handbuch für ™ das MAC 5 Ruhe-EKG-Analysesystem. Weitere Informationen holen Sie bitte bei ihrer örtlichen GE Healthcare Service- Vertretung ein. Für Instrumente eines anderen Herstellers richten Sie sich nach der Bedienungsanleitung des jeweiligen Herstellers. Reinigungs- und Desinfektionsrichtlinien Beachten Sie beim Reinigen und Desinfizieren des Geräts die Richtlinien.
Seite 309: Häufigkeit Von Sichtprüfungen, Reinigung Und Desinfektion
Reinigung und Desinfektion • Das Gerät ist vor Hypochloritlösungen und Lösungen mit Jod- oder hohem Chlorgehalt zu schützen, da diese Substanzen die Korrosion fördern. • Hoch alkalische Bedingungen (pH > 11) sind zu vermeiden, da diese zu Produktschäden (z. B. Beschädigungen von Aluminiumteilen) führen können. •...
Seite 310: Reinigen Und Desinfizieren Des Geräts Und Wagens
Reinigung und Desinfektion Komponente Sichtprüfung Reinigung Desinfektion Wiederverwendbare Zur Reinigung, Desinfektion und Sterilisation von wiederverwendbaren Elektroden Elektroden richten Sie sich nach den Anweisungen des Lieferanten. Reinigen und Desinfizieren des Geräts und Wagens Beim Kauf eines Wagens sind das Gerät und der Wagen so konstruiert, dass zur ordnungsgemäßen Funktion eine regelmäßige Überprüfung und Reinigung erforderlich sind.
Seite 311: Reinigung Von Gerät Und Wagen
Entsorgen Sie die Wischtücher als Klinikabfall. Wischtücher dürfen nicht wiederverwendet werden. Überprüfung nach der Reinigung Geräte von GE Healthcare sollten nach der Reinigung und vor der Desinfektion auf die nachstehenden Aspekte hin visuell inspiziert werden: • Sauberkeit. • Beschädigung, einschließlich Korrosion (Rost, Lochfraß), Entfärbung, starke Kratzer, Abblättern, Risse und Verschleiß.
Seite 312: Reinigen Und Desinfizieren Von Ableitungskabeln Und Wiederverwendbaren Elektroden
Reinigung und Desinfektion Tragen Sie mit frischen Wischtüchern Desinfektionsmittel auf die gesamte Oberfläche auf. Die behandelten Flächen müssen mindestens drei Minuten lang sichtbar nass sein. Verwenden Sie bei Bedarf weitere frische Desinfektionstücher, um die kontinuierliche Kontaktzeit von drei Minuten zu gewährleisten. Achten Sie besonders auf Einbuchtungen und Rillen;...
Seite 313: Zusätzliche Informationen
• Die Informationen zur Reinigung und Desinfektion werden im Einklang mit ANSI/ AAMIST81, ISO 17664 bereitgestellt. Die oben genannten Empfehlungen wurden daraufhin geprüft, dass sie für die Vorbereitung nichtsteriler GE Healthcare ™ 5-Medizingeräte geeignet sind. Dem Anwender obliegt die Verantwortung, sicherzustellen, dass Reinigung und Desinfektion unter Verwendung geeigneter Ausrüstung, geeigneten Materials und Personals erfolgen und das gewünschte...
Seite 314 Reinigung und Desinfektion • Beim Reinigen und Desinfizieren von Geräten müssen die Anwender angemessene persönliche Schutzausrüstung (PPS) gemäß den Richtlinien des U.S.-Ministeriums für Umwelt- und Arbeitnehmerschutz (OSHA) für durch Blut übertragbare Krankheitserreger, bzw. deren Entsprechung, tragen. MAC ™ 5 A4/MAC ™...
Seite 315 Fehlerbehebung Fehlerbehebung Systemfehler In der Tabelle sind Meldungen aufgeführt, die Ihnen bei der Verwendung des Geräts begegnen können. Meldung Ursache Lösung WARNUNG: Annäherung <xx> Es sind bald 80 % oder 90 % Übertragen Sie % des EKG-Speicherlimits. der Speicherkapazität des Patientenberichte an Berichte übertragen und Geräts erreicht.
Seite 316 Netzstromsensor Ersetzen Sie die Batterie. anschließen. An den ausgefallen Wenden Sie sich an Kundendienst wenden. • Batteriekapazität-Sensor Ihre GE Healthcare- ausgefallen Kundendienstvertretung, wenn der Fehler bestehen bleibt. Batterie unbekannter Fehler Es ist ein unerwarteter Ersetzen Sie die Batterie. Batteriefehler aufgetreten.
Seite 317 Ursache Lösung Berichterstellung Unbekannter Fehler Wiederholen Sie den fehlgeschlagen Vorgang. Wenn der Fehler bestehen Bericht kann nicht geöffnet bleibt, schalten Sie das werden Gerät aus und wieder ein. EKG-Datenaufzeichnung Wenn der Fehler bestehen fehlgeschlagen bleibt, wenden Sie sich an Ihre GE Healthcare- Kundendienstvertretung.
Seite 318 Fehlerbehebung Druckfehler Tabelle 92: Druckerfehler während des EKG-Patientenbericht-Ausdrucks Fehlermeldung Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Druckerfehler. Papierstau Papierstau. Entfernen Sie das gestaute wurde festgestellt. Papier vorsichtig aus den Walzen im Drucker und vergewissern Sie sich, dass das übrige Papier richtig ins Papierfach eingelegt wurde.
Seite 319 Fehlerbehebung Fehlermeldung Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Druckerfehler. Klappe ist Die Druckertür ist offen. Druckerklappe schließen. offen. Wählen Sie Start Rhythmus, um den Rhythmus-Ausdruck neu zu starten. Tabelle 94: Druckfehler während des Ausdrucks der Liste der gespeicherten Aufzeichnungen Fehlermeldung Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Druckerfehler.
Seite 320 MAC angeschlossen 5-Gerät konfigurierten IP- Adresse ist. • Die IP-Adresse des Netzwerkdruckers wurde geändert Netzwerkdrucker wenig Toner Die Tonertusche des Tauschen Sie die Kartusche im Netzwerkdruckers ist fast leer. Netzwerkdrucker aus Netzwerkdrucker kein Papier Das Papierfach des Legen Sie genügend Papier ins...
Seite 321 Netzwerkdrucker unbekannter Unbekannter Fehler im Drucker Starten Sie das System neu, Fehler um festzustellen, ob der Fehler behoben ist. Wenn der Fehler bestehen bleibt, wenden Sie sich an Ihre GE Healthcare- Kundendienstvertretung. Tabelle 96: Allgemeine Druckerfehler Fehlermeldung Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Niedriger Batteriestand.
Seite 322: Berichtübertragungsfehler
Fehlerbehebung Fehlermeldung Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Druckerfehler. Neuversuch. Unbekannter Fehler im Drucker Drucken erneut versuchen. System neu starten, falls das Wenn der Fehler bestehen Problem andauert. bleibt, starten Sie das System neu. Drucker wird Drucker-Erholungsfehler Warten Sie, bis der Drucker wiederhergestellt.
Seite 323 Fehlerbehebung Fehlermeldung Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Übertragung nicht möglich. Mindestens ein Bearbeiten Sie die Patientendaten unvollständig. Patientenbericht unvollständigen kann nicht in die Patientenberichte, Übertragung von einem oder Übertragungswarteschlange um fehlende mehr Bericht(en) nicht möglich. aufgenommen werden, Patientendaten zu Patientendaten unvollständig. da Pflichtfelder in den ergänzen.
Seite 324 Vorgehensweise zur Fehlerbehebung: Hilltop-Erstellung nicht erfolgreich Die Dateierstellung war Wiederholen Sie die erfolglos. Übertragung. PDF-Erstellung nicht erfolgreich Wenden Sie sich an Ihre GE Healthcare- Sapphire-Erstellung nicht Kundendienstvertretung, erfolgreich wenn der Fehler bestehen bleibt. Unbekannter Fehler Unbekannter Fehler Wenden Sie sich an...
Seite 325: Verbindungsfehler Bei Gemeinsamen Netzwerken
Fehlerbehebung USB-Speichermedium Fehler Tabelle 99: USB-Laufwerk-Fehler Fehlermeldung Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Kein USB Gerät erfasst Das USB-Laufwerk ist nicht Stellen Sie sicher, dass der USB- ordnungsgemäß in den USB- Speicher ordnungsgemäß in Anschluss eingesetzt. den USB-Anschluss eingesetzt ist. USB unbekannter Fehler Im USB-Laufwerk wurde ein Entfernen Sie dieses USB- unbekannter Fehler festgestellt.
Seite 326: Fehler Bei Installation Von Zertifikaten
Fehlerbehebung Fehlermeldung Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Test erfolgreich Die Meldung Test Testverbindung kann laufen, erfolgreich wird angezeigt, wenn der Benutzer keine wenn Sie ./ im Feld Schreibberechtigung am Server hat, „Benutzername“ eingegeben während die derzeitige Übertragung haben, während Sie den fehlschlagen könnte.
Seite 327 Fehlerbehebung Fehlerursache Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Falsches Passwort für Das Passwort für den Überprüfen Sie, ob das Passwort ist für den privaten Schlüssel privaten Schlüssel des privaten Schlüssel des Client-Zertifikats Client-Zertifikats ist richtig ist. falsch. Inkompatibles Der private Client- Installieren Sie ein kompatibles öffentliches/privates Schlüssel und der öffentliches/privates Schlüsselpaar für das...
Seite 328 Fehlerbehebung Fehlermeldung Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Kompatibilitätsprüfung Das Client-Zertifikat Beziehen Sie ein PEM-kodiertes Client- von CA-Zertifikat ist nicht mit dem CA- Zertifikat, das mit dem PEM-kodierten CA- fehlgeschlagen Zertifikat im Gerät Zertifikat im Gerät kompatibel ist oder kompatibel oder das aktivieren Sie die Option Selbstsigniert.
Seite 329 Fehlerbehebung Fehlermeldung Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Ungültiger sekundärer Der Benutzer hat einen Geben Sie den richtigen sekundären DNS ungültigen sekundären ein. DNS eingegeben. LDAP-Konfigurationsfehler Tabelle 107: LDAP-Konfigurationsfehler Fehlermeldung Fehlerbedingung Vorgehensweise zur Fehlerbehebung: Der LDAP-Server ist nicht Der LDAP-Server ist nicht Überprüfen und aktualisieren Sie die verfügbar vorhanden bzw.
Seite 330 Berichtformate Berichtformate EKG-Berichtsformat Tabelle 108: Unterstützte Berichtsformate für 12-Ableitungs-EKGs Bezeichnung des Beschreibung Einseitiger Berichtsformats oder mehrseitiger Bericht 1 x 10 s bei 25 mm/s Zeigt eine Spalte mit 12 Kurvenzeilen an. Jede Spalte ist 10 Einseitiger Sekunden breit und wird mit 25 mm/s gedruckt. Bericht 1 x 10 s bei 50 mm/s Zeigt eine Spalte mit 12 Kurvenzeilen an.
Seite 331 Berichtformate Bezeichnung des Beschreibung Einseitiger Berichtsformats oder mehrseitiger Bericht 4 x 2,5s + 1 Zeigt zwei Teile: Einseitiger Rhythmus-Abl. Bericht • Der obere Teil zeigt aus vier Spalten mit je drei Kurvenzeilen an. Jede Spalte ist 2,5 Sekunden breit und wird mit 25 mm/s gedruckt.
Seite 332 Berichtformate Bezeichnung des Beschreibung Einseitiger Berichtsformats oder mehrseitiger Bericht Schwedisches Format Zeigt zwei Spalten mit je sechs Zeilen Medianen bei 50 Einseitiger mm/s Druckgeschwindigkeit auf der linken Seite und Bericht sechs Kurvenzeilen bei 12,5 mm/s auf der rechten Seite an (woraus sich 10 Sekunden Rhythmus ergeben).
Seite 333 Berichtformate Tabelle 110: Standard-Berichtlayout Element Name Beschreibung Patientendaten Zeigt zum Beispiel die folgenden Informationen über den Patienten an: • Vorname und Zuname • Alter und/oder Geburtsdatum • Geschlecht • Ethnie • Höhe und Gewicht • Zimmer • Abteilung Vitalzeichen Zeigt Informationen zu den Vitalzeichen des Patienten an, z.
Seite 334 Berichtformate Element Name Beschreibung Impulsbeschriftungen Zeigt Stimulationsbeschriftungen für Patienten mit einem Herzschrittmacher. Die Stimulationsbeschriftungen stehen für Impulse des Schrittmachers. Nur verfügbar, wenn die HD Impuls-Option aktiviert ist. Näheres hierzu finden Sie unter HD Impuls aktivieren auf seite Anmerkung: Wenn zwei Stimulationsbeschriftungen so dicht nacheinander erkannt werden, dass sie sich nicht einzeln im Bericht darstellen lassen, wird dieser Umstand im Ausdruck durch ein einzelnes...
Seite 335: Rhythmusbericht-Format
Wenn dem Benutzerkonto des angemeldeten Benutzers eine Techniker-ID zugeordnet ist, wird diese Techniker-ID automatisch in die Vorschau eingegeben. Wenn der Benutzer den Wert des Felds Techniker-ID im Bildschirm Patienten-Information ändert, wird die Vorschau um die geänderte Techniker-ID aktualisiert. • Test Indikation • Priorität •...
Seite 336 ändert sich die Erfassungszeit auf jeder Seite in Bezug auf die aktuelle Zeit der Aufnahme. Schläge pro Minute (BPM) für die Herzfrequenz des Patienten. Wenn der Bericht mehr als eine Seite enthält, ändern sich die Schläge pro Minute auf jeder Seite der Kurvendaten.
Seite 337 Berichtformate Element Beschreibung Stimulationskanal. In diesem Kanal werden bei Patienten mit Herzschrittmacher die Stimulationsbeschriftungen angezeigt. Die Stimulationsbeschriftungen zeigen die Impulse des Schrittmachers. Nur verfügbar, wenn die HD Impuls-Option aktiviert ist. Näheres hierzu finden Sie unter HD Impuls aktivieren auf seite Anmerkung: Wenn zwei Schrittmacherimpulse so dicht nacheinander erkannt werden, dass sie sich nicht einzeln im Bericht darstellen lassen, wird dieser Umstand im Bericht...
Seite 338: Format Online-Ekg (Fd-Bericht)
Berichtformate Element Beschreibung Die Geschwindigkeit der EKG-Kurve (gemessen in mm/s). Anmerkung: Sie können die Geschwindigkeit vor oder während eines Rhythmusausdrucks ändern. Bei gedruckten Rhythmusberichten hält der Druckvorgang an und wird dann mit der neu gewählten Geschwindigkeit fortgesetzt. Im gedruckten Rhythmusbericht wird dort, wo die Änderung stattgefunden hat, eine Lücke angezeigt.
Seite 339 Berichtformate Tabelle 112: FD-Bericht-Layout Element Beschreibung Druckt den Patientennamen. Druckt die Patienten-ID und den Namen der Einrichtung. Druckt das Datum und die Uhrzeit der Erstellung des Berichts. 5864335-022-1 MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 339...
Seite 340 Berichtformate Element Beschreibung Druckt die Kurve. Der FD-Bericht enthält Kurvendaten für eine einzelne Ableitung, die im Online-EKG Modus ausgewählt wird. Anmerkung: Auf dem gedruckten oder übertragenen FD-Bericht wird eine Lücke angezeigt, wenn das Datenerfassungsmodul getrennt ist. Anmerkung: Auf dem gedruckten oder übertragenen FD-Bericht werden rechteckige Kurven angezeigt, wenn die Ableitung getrennt ist.
Seite 341 Berichtformate Element Beschreibung Der Filter der EKG-Kurve (gemessen in Hz), angegeben mit ZPD (für Hochpassfilter). Anmerkung: Sie können den Filter nach der Aufzeichnung und/oder des Druckens eines Rhythmus ändern. Bei gedruckten FD-Berichten hält die Aufzeichnung an und wird dann mit dem neu gewählten Filter fortgesetzt.
Seite 342: Patientenvorbereitung
Patientenvorbereitung Patientenvorbereitung Vorbereiten der Haut des Patienten Die nachstehenden Schritte sind für die ordnungsgemäße Vorbereitung der Haut des Patienten vor der EKG-Aufnahme erforderlich. Eine sorgfältige Vorbereitung der Haut ist die wichtigste Voraussetzung für ein störungsfreies EKG. Die Signalqualität wird auf dem Gerät durch den Hookup Advisor-Status und die zugehörigen Meldungen angegeben.
Seite 343: Anmerkung
Patientenvorbereitung Anmerkung: Nur von GE Healthcare empfohlene Elektroden und Kontaktmittel verwenden. Die Hookup Advisor-Anzeige der Signalqualität erscheint erst, wenn die RA/ R-Elektrode angelegt wird. Wenn die Elektrode RA/R entfernt wird, meldet das System, dass alle Elektroden vom Patienten entfernt sind. Elektrodenplatzierung In diesem Abschnitt werden verschiedene Methoden zum Platzieren von Elektroden für Ruhe-EKGs am Patienten beschrieben.
Seite 344 Patientenvorbereitung Element AHA- IEC- Beschreibung Bezeichnung Bezeichnung V4 blau C4 braun Fünfter Interkostalraum auf der Medioklavikularlinie. V5 orange C5 schwarz In der vorderen Axillarlinie auf derselben Höhe wie 4. V6 violett C6 violett Mittlere Axillarlinie auf derselben Höhe wie 4 und 5. LA schwarz L gelb Linker Deltamuskel.
Seite 345 Patientendatenfelder Patientendatenfelder Patientendaten-Textfeldnamen Wenn eine Bestellung an eine Patientenuntersuchung angehängt wird, sind einige Textfelder der Patientendaten schreibgeschützt. Die mit einem Sternchen (*) versehenen Textfeldnamen in der Tabelle sind nicht schreibgeschützt. 5864335-022-1 MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 345...
Seite 346 Konfiguration wobei gilt: übereinstimmt, wird eine Fehlermeldung im • TT = Geburtstag des Patienten-ID-Textfeld Patienten geöffnet. • MM = Geburtsmonat des Stimmt die Patienten-ID mit Patienten der Konfiguration überein, • JJ = Geburtsjahr des werden die Textfelder Patienten für Geburtsdatum und...
Seite 347 Patientendatenfelder Name Beschreibung Länge Akzeptierte Werte Schwedische Patienten-ID: 10 (kurz) bis 12 Zulässige Werte: '0 bis 9' (lang) Zeichen und '-' oder '+'. Die PID muss eines der nachstehenden Kurzformate aufweisen: • JJMMTT+xxgc • JJMMTT-xxgc • JJMMTTxxgc oder eines der folgenden Langformate: •...
Seite 348 Patientendatenfelder Name Beschreibung Länge Akzeptierte Werte Norwegische PID: 11 Zeichen Zulässige Werte: '0 bis 9' und '-'. Die PID muss das Format TTMMJJ-efgxx oder TTMMJJefgxx aufweisen, wobei gilt: • TT = Geburtstag des Patienten • MM = Geburtsmonat des Patienten •...
Seite 349 Patientendatenfelder Name Beschreibung Länge Akzeptierte Werte Verpflichtende Die Pflichtfelder, die Nicht • Übertragung Felder gelten für für Übertragung oder zutreffend • Erfassung Erfassung des EKG-Berichts eingestellt werden können. Der EKG-Bericht wird auf Grundlage der Einstellungen unter Verpflichtende Felder gelten fürÜbertragung nicht in die Übertragungswarteschlange aufgenommen, bis Sie die demografischen Daten für...
Seite 350 Patientendatenfelder Name Beschreibung Länge Akzeptierte Werte Geburtsdatum Geburtsdatum des Nicht Geben Sie das Patienten zutreffend Geburtsdatum des Patienten in dem vom Administrator konfigurierten Format ein. • Das Geburtsdatum darf nicht nach dem aktuellen Datum liegen. • Das Datum muss weniger als 127 Jahre vor dem aktuellen Datum liegen.
Seite 351 Patientendatenfelder Name Beschreibung Länge Akzeptierte Werte Ethnie Ethnie des Patienten Nicht • Weiß zutreffend • Schwarz • Lateinamerikanisch • Indianisch • Eskimo • Hawaiianer • Pazifik-Inseln • Asiatisch • Unbekannt • Andere Bestellnr Der Patientenuntersuchung 1 bis 22 • A bis Z zugewiesene eindeutige Zeichen •...
Seite 352 Patientendatenfelder Name Beschreibung Länge Akzeptierte Werte Blutdruck* Oberer und unterer Maximal 3 0 bis 999 Blutdruck des Patienten, Zeichen gemessen in mmHg. Abteilung Beschreibung, wo das Maximal 5 0 bis 65534 EKG durchgeführt werden Zeichen soll. Dieses Textfeld wird auf der Grundlage der in den Systemeinstellungen konfigurierten Abteilg ID für jeden Patiententest...
Seite 353 Patientendatenfelder Name Beschreibung Länge Akzeptierte Werte Medikamente Durch Komma getrennte Maximal 32 • A bis Z Aufzeichnung der Zeichen • a bis z Medikationen, die der Patienten erhält. • 0 bis 9 • Alle Zeichen werden unterstützt. Bestell. Arzt Nachname des Arztes, der Maximal 40 •...
Seite 354 Patientendatenfelder Name Beschreibung Länge Akzeptierte Werte Techniker* Das EKG durchführender Maximal 20 • A bis Z MTA. Zeichen • a bis z • Für lokale Benutzer, • 0 bis 9 deren Benutzerkonto mit einem Technikernamen • Alle Zeichen werden oder einer Techniker- unterstützt.
Seite 355: Textfeldnamen Für Klinische Studien
Patientendatenfelder Name Beschreibung Länge Akzeptierte Werte <Frage 1>* Der Name dieses Textfeldes Alphanumerisch wird vom Administrator <Frage 2>* 17 Zeichen • A bis Z konfiguriert. <Frage 3>* • a bis z Siehe die akzeptierten <Frage 4>* Werte dieser Textfelder vor •...
Seite 356: Anmerkung
Patientendatenfelder Anmerkung: Wenn Sie die Einstellung Alle Felder der Klinischen Studie zu Pflichtfeldern machen im Einstellungsbildschirm Klinische Studie aktivieren, sind alle konfigurierten Einstellungen für die klinische Prüfung Pflichtfelder und neben jedem Feld wird ein Sternchen (*) angezeigt. Tabelle 115: Klinische Studie Textfelder Name Aktion Länge...
Seite 357 Patientendatenfelder Name Aktion Länge Erlaubte Werte Untersuchungstyp Wählen Sie einen Wert in Nicht • Geplant der Dropdown-Liste aus. zutreffend • Ungeplant • Folge • Wiederholen • Vorzeitig beendet • Unbekannt • Der Typ, den Sie in den Einstellungen Klinische Studie konfiguriert haben.
Seite 358: Konfigurieren Des Muse-Systems Für Netzwerkkommunikation
Konfigurieren des MUSE-Systems für Netzwerkkommunikation Konfigurieren des MUSE-Systems für Netzwerkkommunikation Installation von MUSEAPI3 In diesem Abschnitt wird die Installation von MUSEAPI3 auf MUSE v8- oder v9-Servern beschrieben. MUSE v8 wird mit MUSEAPI v3.0 geliefert. MUSE v9 wird mit MUSEAPI v3.1 geliefert. Zu Dokumentationszwecken beziehen sich alle Verweise auf MUSEAPI3 auf MUSEAPI v3.0 oder v3.1.
Seite 359: Installieren Von Museapi3 Auf Einem Muse V8-Server
Konfigurieren des MUSE-Systems für Netzwerkkommunikation Aktion Beschreibung Legen Sie fest, welche Sie können MUSEAPI3 für die Kommunikation mit MUSEAPI3- Kommunikationsprotokolle Clients mit HTTP-, HTTPS- oder NET.TCP-Protokollen konfigurieren. MUSEAPI3 verwendet. MUSEAPI3 kann für mehrere Protokolle konfiguriert werden. • HTTP – ein nicht gesichertes Web-Kommunikationsprotokoll. •...
Seite 360 Anmerkung: Stellen Sie sicher, dass Autorun.exe und nicht Autorun.exe.config ausgeführt wird. Das Fenster MUSEAPI3 v3.0 wird geöffnet. Klicken Sie auf Installieren neben MUSEAPI3 v3.0. Das Installationsprogramm sucht nach Microsoft .NET Framework 4.0 zum Abschließen der Installation und installiert die Software gegebenenfalls. Ist sie bereits installiert, wird dieses Fenster übersprungen.
Seite 361 Konfigurieren des MUSE-Systems für Netzwerkkommunikation Das Fenster MUSE API 3.0 – Installationsassistent wird geöffnet. Klicken Sie auf Weiter. Das Fenster Lizenzvereinbarung wird geöffnet. Lesen und akzeptieren Sie die Lizenzvereinbarung. Klicken Sie auf Weiter. Es wird das Fenster Funktionen wählen geöffnet.
Seite 362 MUSE-Programmdateien installiert sind, und klicken Sie dann auf Weiter. Das Fenster Anmeldedaten für MUSE API 3.0 wird geöffnet. 11. Geben Sie die Anmeldedaten und das Passwort ein, das der MUSE API 3.0-Dienst für die Kommunikation mit MUSE Middle Tier verwendet.
Seite 363 Fällen die MUSE. 12. Klicken Sie auf Weiter. Das Fenster MUSE API Konfigurationstool wird geöffnet. 13. Wählen Sie im Bereich Endpunktkonfiguration des Fensters die Protokolle aus, die Sie für die Kommunikation mit MUSEAPI3 verwenden und geben Sie die Port- Werte ein.
Seite 364 Konfigurieren des MUSE-Systems für Netzwerkkommunikation 15. Klicken Sie auf Beenden, um die Installation von MUSEAPI3 zu beenden. 16. Öffnen Sie das Installationsprotokoll unter C:\MUSEAPI3_Installer_Log_xxx.log und überprüfen Sie, ob die Installation ohne Fehlermeldung abgeschlossen wurde. Bei jedem Start des Installationsprogramms wird ein neues Protokoll erstellt. Achten Sie auf das Protokoll mit der höchsten Nummer in der Sequenz, um sicherzustellen, dass dies die neueste Installation ist.
Seite 365: Installieren Von Museapi3 Auf Einem Muse V9-Server
Konfigurieren des MUSE-Systems für Netzwerkkommunikation Installieren von MUSEAPI3 auf einem MUSE v9-Server Melden Sie sich beim MUSE-Anwendungsserver mit einem Konto an, das über Administratorrechte verfügt. Der Kunde muss während der Installation sämtliche Virenschutzsoftware deaktivieren. Nach Abschluss der Installation kann die Virenschutzsoftware wieder aktiviert werden.
Seite 366 Das Fenster MUSE v9.0 Installationsoptionen wird geöffnet. Klicken Sie auf Installieren neben MUSEAPI v3.1. Wenn das Fenster Benutzerkontensteuerung geöffnet wird, wählen Sie Ja oder Zulassen aus. Das Fenster MUSE API 3.1 – Installationsassistent wird geöffnet. Klicken Sie auf Weiter.
Seite 367 Das Fenster Zielort auswählen wird geöffnet. 10. Stellen Sie sicher, dass der Zielordner für MUSEAPI3 identisch ist mit dem Ordner, in dem die MUSE-Programmdateien installiert sind, und klicken Sie dann auf Weiter. Das Fenster Anmeldedaten für MUSE API 3.1 wird geöffnet. 5864335-022-1 MAC ™...
Seite 368 Fällen die MUSE. 12. Klicken Sie auf Weiter. Das Fenster MUSE API Konfigurationstool wird geöffnet. 13. Wählen Sie im Bereich Endpunktkonfiguration des Fensters die Protokolle aus, die Sie für die Kommunikation mit MUSEAPI3 verwenden und geben Sie die Port- Werte ein.
Seite 369 ID durchgeführt wird und diese Option deaktiviert ist, schließt MUSEAPI3 Patientenkonflikte ein, wenn eine Nichtübereinstimmung zwischen Patienten- ID und Nachname innerhalb desselben Standorts besteht. Diese Einstellung kann später geändert werden. Anmerkung: MUSEAPI v3.1 behandelt Patientenkonflikte innerhalb desselben MUSE-Standorts anders als MUSEAPI v3.0. MUSEAPI v3.1 bietet nur dann eine Reaktion, die Patientenkonflikte einschließt, wenn eine...
Seite 370: Ändern Der Museapi3-Serviceprotokoll-Konfiguration
Konfigurieren des MUSE-Systems für Netzwerkkommunikation 17. Öffnen Sie das Installationsprotokoll unter C:\MUSEAPI3_Installer_Log_xxx.log und überprüfen Sie, ob die Installation ohne Fehlermeldung abgeschlossen wurde. Bei jedem Start des Installationsprogramms wird ein neues Protokoll erstellt. Achten Sie auf das Protokoll mit der höchsten Nummer in der Sequenz, um sicherzustellen, dass dies die neueste Installation ist.
Seite 371: Deinstallieren Von Museapi3
ID durchgeführt wird und diese Option deaktiviert ist, schließt MUSEAPI3 Patientenkonflikte ein, wenn eine Nichtübereinstimmung zwischen Patienten- ID und Nachname innerhalb desselben Standorts besteht. Diese Einstellung kann später geändert werden. Anmerkung: MUSEAPI v3.1 behandelt Patientenkonflikte innerhalb desselben MUSE-Standorts anders als MUSEAPI v3.0. MUSEAPI v3.1 bietet nur dann eine Reaktion, die Patientenkonflikte einschließt, wenn eine...
Seite 372: Wiederherstellen Der Museapi3-Konfiguration
Klicken Sie mit der rechten Maustaste auf MUSE API 3.1 und wählen Sie Deinstal aus. Das Fenster MUSE API 3.1 - Installationsassistent wird geöffnet. Stellen Sie sicher, dass Entfernen ausgewählt ist, und klicken Sie auf Weiter. Klicken Sie auf Ja, wenn die folgende Meldung erscheint: Wollen Sie die ausgewählte Anwendung und alle ihre Funktionen vollständig entfernen?
Seite 373: Beziehen Des Fingerabdrucks Des Ssl-Zertifikats Für Den Museapi3-Port
Vor Durchführung dieser Schritte muss der Kunde ein Zertifikat von einer Zertifizierungsbehörde beziehen und dieses auf dem MUSE- Anwendungsserver installieren. Zum Beziehen des Fingerabdrucks Ihres Zertifikats muss das MMC-Dialogfeld geöffnet und für den Umgang mit Zertifikaten konfiguriert sein: Führen Sie die Microsoft Management Konsole (mmc.exe) aus. 5864335-022-1 MAC ™...
Seite 374 Konfigurieren des MUSE-Systems für Netzwerkkommunikation Wenn die Microsoft Management Konsole (MMC) geöffnet wird, drücken Sie Ctrl+M, um ein Snap-In hinzuzufügen. Gehen Sie im Dialogfeld Snap-Ins hinzufügen oder entfernen wie folgt vor: Wählen Sie in der Liste Verfügbare Snap-Ins Zertifikate aus.
Seite 375: Einrichten Der Eingehenden Dcp-Kommunikation Für Muse V8.X Oder V9
Konfigurieren des MUSE-Systems für Netzwerkkommunikation certhash=[Ihr Fingerabdruck] appid={3df9aba0- cbd8-4dbe-b3c7-daf47b8a015b} 10. Führen Sie den folgenden Befehl aus, um die SSL-Zertifikatsbindungen anzuzeigen und zu überprüfen, ob der IP-Port, das Zertifikats-Hash und die Anwendungs-ID den in Schritt eingegebenen Angaben entsprechen: netsh http show sslcert Anmerkung: Wenn die SSL-Zertifikatsbindungen nicht korrekt eingegeben wurden, müssen sie gelöscht und mithilfe der folgenden Befehle neu erstellt werden:...
Seite 376: Einstellen Der Dcp-Serverkonfiguration Im Muse-System
• Wenn Sie das Passwort nicht kennen, wenden Sie sich an den technischen Kundendienst von GE Healthcare. 10. Klicken Sie in den übrigen Bildschirmen auf Weiter, bis Ihre Änderungen angewendet werden und das Fenster Wartung abgeschlossen geöffnet wird. 11. Klicken Sie auf Beenden. Anmerkung: Bei der Kommunikation mit einem MUSE-System über DCP-Kommunikation...
Seite 377 Wählen Sie im Bereich Navigation den Eintrag System. Klicken Sie mit der rechten Maustaste auf den MUSE-Eintrag und wählen Sie dann Eigenschaften aus. Das Fenster Systemeigenschaften wird geöffnet. Wählen Sie DCP-Konfiguration aus. Ändern Sie die Felder gemäß den Daten in der folgenden Tabelle.
Seite 378: Konfigurieren Des Cardiosoft-Systems Für Netzwerkkommunikation
Konfigurieren des CardioSoft-Systems für Netzwerkkommunikation Konfigurieren des CardioSoft-Systems für Netzwerkkommunikation Installation von CardioSoft V7 Anweisungen zur Installation von CardioSoft können dem Handbuch zur Installation und Aktualisierung der Cardiosoft-Software entnommen werden. Einrichten eines DCP-Ports in CardioSoft V7.0 Richten Sie einen CardioSoft v7.0-Server für die DCP-Kommunikation ein. Konfigurieren Sie den Port des Server-Computers in der Registerkarte „Connectivity Server“...
Seite 379: Systemüberprüfung
Systemüberprüfung Systemüberprüfung Führen Sie diese Überprüfungsverfahren aus, um sicherzustellen, dass das Gerät Tests erfolgreich zum MUSE-System und CardioSoft-System übertragen sowie Bestellungen vom MUSE-System herunterladen kann. DCP-Übertragung zum MUSE-System Übertragen Sie einen EKG-Test unter Nutzung des DCP-Protokoll vom MAC 5 zum MUSE-System.
Seite 380: Technische Daten
Technische Daten Technische Daten Systemspezifikationen Tabelle 117: Physische Kenndaten des Geräts Element Beschreibung Gerätetyp Durch Mikroprozessor verbesserter automatischer Elektrokardiograph; 12-Kanal-Erfassung mit programmierbarer Ableitungskonfiguration A4: Einheit aus Display und Drucker A5: Einheit aus Display und Drucker Lite: Integrierte Einheit mit Display Höhe A4: 31,5 cm (12,4 Zoll) A5: 31,5 cm (12,4 Zoll)
Seite 381 Technische Daten Tabelle 118: Display - Spezifikationen Element Beschreibung Anzeige Grafik-LED 22,6 cm (8,9 Zoll) diagonal mit Hintergrundbeleuchtung, Full HD Touchscreen Projiziert kapazitive (PCAP) Multi-Touch-Eingabe, die auch mit medizinischen Untersuchungshandschuhen bedient werden kann Auflösung 892 X 558 Pixel, mit Kurvenanhebung Daten Herzfrequenz, Name des Patienten, Patienten-ID, Datum und Uhrzeit, Batterie-Ladezustandsanzeige, Scrollen von Kurven,...
Seite 382: Ekg - Spezifikationen
Technische Daten Element Beschreibung Eingangsspannung 100-240 V ±10 % Eingangsstrombereich A bei 100 V bis 625 mA bei 240 V 780 mA bei 100 V AC bis 110 mA bei 240 V AC Eingangsfrequenz 50/60 Hz ± 3 Hz Tabelle 121: Batterie - Spezifikationen Element Beschreibung Ersetzbarer, wiederaufladbarer interner Akku...
Seite 383 Marquette 12SL EKG-Analyseprogramm für Erwachsene und Kinder Computergestützte 12-Kanal-Analyse Messungen Herzfrequenzmessung 30 bis 300 Schläge pro Minute (BPM) mit einer Genauigkeit von ±10 % oder 5 BPM, je nachdem, welcher Wert größer ist. Herzfrequenzen außerhalb dieses Bereichs werden nicht angezeigt. EKG-Datenformate GE Hi-Fidelity-EKG, XML Vorab-Aufnahme Ermöglicht eine zehnsekündige unmittelbare EKG-Aufnahme...
Seite 384: Umgebungsbedingungen
Technische Daten Umgebungsbedingungen Tabelle 125: Umgebungsbedingungen Element Beschreibung Betriebsbedingungen Temperatur 10 ºC bis 40 ºC (50 °F bis 104 ° F) Relative Feuchtigkeit (RH): 20 % bis 95 % (nicht kondensierend) Atmosphärischer Druck 70 bis 106 kPa Transport-/Lagerungsbedingungen Temperatur -20 ºC bis +60 ºC (-4°F bis 140° F) Relative Feuchtigkeit (RH): 15 % bis 95 % (nicht kondensierend) Atmosphärischer Druck...
Seite 385: Netzwerkspezifikationen
Technische Daten Element Beschreibung Patienten-Leckstrom <10 μA Normalzustand (NC), <50 μA Erster-Fehler-Bedingung (SFC) Schutzgrad gegen elektrischen Typ CF, defibrillatorsicheres Anwendungsteil Schlag Netzwerkspezifikationen Tabelle 127: Netzwerkspezifikationen Element Beschreibung Frequenzbänder für Übertragung 2,401 – 2,461 GHz 5,180 – 5,825 GHz Maximal abgestrahlte Leistung in 2,4 GHz: 18,5 dBm Frequenzbändern 5 GHz: 18,0 dBm...
Seite 386 Technische Daten Element Beschreibung LAN-Normen 10Base-T und 100Base-T LAN x 1 Anschluss Manuell oder per DHCP konfiguriert MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 5864335-022-1...
Seite 387: Bestimmungen Und Sicherheitsinformationen
Bestimmungen und Sicherheitsinformationen Bestimmungen und Sicherheitsinformationen Dieser Abschnitt enthält Informationen über die sichere Verwendung dieses Systems und die Einhaltung der gesetzlichen Vorschriften. Die Systemsoftware wird als medizinische Software angesehen. Als solche wurde sie den entsprechenden medizinischen Vorschriften und Kontrollen gemäß entwickelt und erstellt. Bestimmungsgemäße Verwendung Das MAC 5 EKG-Analysesystem ist für die Erfassung, Analyse, Anzeige und Aufnahme von elektrokardiographischen Daten von erwachsenen oder pädiatrischen Patienten...
Seite 388: Verschreibungspflichtiges Gerät
Bestimmungen und Sicherheitsinformationen • Die vom Gerät angebotenen EKG-Auswertungen sind nur dann signifikant, wenn sie von einem Arzt überprüft und unter Berücksichtigung aller anderen relevanten Patientendaten verwendet werden. • Das Gerät ist für die Verwendung bei Erwachsenen und Kindern (Geburt bis zu einem Alter von 21 Jahren) vorgesehen.
Seite 389 Bestimmungen und Sicherheitsinformationen Tabelle 128: Definitionen der Sicherheitskonventionen Sicherheitskonvention Beschreibung GEFAHR Weist auf eine drohende Gefahr hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann. WARNUNG Damit wird auf eine mögliche Gefährdung oder unsichere Handhabung hingewiesen, die zum Tod oder zu schweren Verletzungen führen kann, falls sie nicht vermieden wird.
Seite 390 Den Kontakt mit dem Patienten während einer Defibrillation vermeiden. Patientensignaleingänge, die das CF-Symbol (Defibrillator-Paddles) tragen, sind vor einer Gefährdung durch die Defibrillatorspannung geschützt. Zur Gewährleistung eines entsprechenden Defibrillatorschutzes dürfen nur die von GE Healthcare empfohlenen Kabel und Ableitungskabel verwendet werden. Für eine erfolgreiche Defibrillation müssen die Defibrillator-Paddles im entsprechenden Abstand zu den Elektroden platziert werden.
Seite 391 Bestimmungen und Sicherheitsinformationen Warnung: UNSACHGEMÄSSE VERWENDUNG - Es handelt sich um ein verschreibungspflichtiges Gerät. Das Gerät ist für die Verwendung unter unmittelbarer Aufsicht eines entsprechend lizenzierten Arztes bestimmt. MITTEILUNG: BATTERIE-EXPLOSIONSGEFAHR - Batterien können im Feuer explodieren. Die Batterie darf nicht durch Verbrennen entsorgt werden. Für das Entsorgen und Wiederverwerten von Batterien sind die vor Ort geltenden Umweltschutzrichtlinien zu beachten.
Seite 392 RISIKO BEI ENTSORGUNG - Das in diesem Dokument beschriebene Gerät und sein Zubehör müssen am Ende ihrer Nutzungsdauer gemäß den geltenden örtlichen, bundesstaatlichen oder Landesgesetzen entsorgt werden. Wenn Sie Fragen zur Entsorgung des Produkts haben, wenden Sie sich bitte an GE oder seine Vertretung. ACHTUNG: ANGESCHLOSSENE GERÄTE - Wenn mehrere Elemente des Medizingeräts...
Seite 393: Klassifizierung Des Medizinischen Gerätes
Bestimmungen und Sicherheitsinformationen Klassifizierung des medizinischen Gerätes Das Gerät ist in Übereinstimmung mit der Richtlinie IEC 60601–1 wie folgt klassifiziert: Tabelle 129: Klassifizierungen des medizinischen Gerätes Kategorie Klassifizierung Art des Schutzes gegen elektrischen Schlag Klasse I, interne Stromversorgung Grad des Schutzes gegen elektrischen Schlag Typ CF, defibrillatorsicheres Anwendungsteil Schutzgrad gegen das schädliche Eindringen Der IP-Code (Ingress Protection, Eindringschutz)
Seite 394: Modulationseffekte Bei Digitalen Systemen
Kindern sichtbar. Wenn dieses Phänomen auftritt, bitte bedenken, dass die Ursache der Amplitudenveränderungen nicht ausschließlich physiologischer Art ist. Um die Spannung von Q-, R- und S-Kurven zu messen, sollten laut Empfehlungen von GE Healthcare QRS-Komplexe mit der größten Ableitung der jeweiligen Kurve verwendet werden.
Seite 395: Leitlinie Und Herstellererklärung - Elektromagnetische Emissionen
Bestimmungen und Sicherheitsinformationen Diese Geräte stellen ebenfalls mögliche Ursachen von Beeinträchtigungen dar, da sie möglicherweise höhere Pegel elektromagnetischer Strahlung aussenden. Warnung: GERÄTEFEHLFUNKTION/-STÖRUNG - Die Verwendung dieses Geräts neben oder auf einem anderen Gerät sollte vermieden werden, da es zu einer Fehlfunktion kommen könnte.
Seite 396: Leitlinie Und Herstellererklärung - Elektromagnetische Störfestigkeit
Bestimmungen und Sicherheitsinformationen Leitlinie und Herstellererklärung – Elektromagnetische Störfestigkeit Das in diesem Dokument beschriebene System ist für die Verwendung in der unten angegebenen elektromagnetischen Umgebung bestimmt. Es liegt in der Verantwortung des Kunden oder Benutzers, sicherzustellen, dass dieses System in einer solchen Umgebung eingesetzt wird.
Seite 397: Wesentliche Leistung
Bestimmungen und Sicherheitsinformationen Störfestigkeitstest EN60601 Teststufe Konformitätsgrad Anmerkung: • Verwenden Sie tragbare und mobile HF-Kommunikationsgeräte nicht in einer Distanz zu Teilen des Systems (darunter Kabel), die den empfohlenen Abstand, der anhand der auf die Frequenz des Senders zutreffenden Gleichung berechnet wird, unterschreitet. •...
Seite 398: Biokompatibilität
Die in diesem Handbuch beschriebenen Systemteile, die bei bestimmungsgemäßem Gebrauch mit dem Patienten in Kontakt kommen, einschließlich aller Zubehörteile, erfüllen die Biokompatibilitätsanforderungen der zutreffenden Normen. Bei Fragen in dieser Angelegenheit wenden Sie sich bitte an Ihren zuständigen GE Healthcare Ansprechpartner. Rechtliche Hinweise Die GE Healthcare-Software enthält verschiedene Felder, die vor der Ausführung eines...
Seite 399: Verantwortung Des Käufers/Kunden
Bestimmungen und Sicherheitsinformationen GE Healthcare trägt die Verantwortung für die Sicherheit, Zuverlässigkeit und Leistungsfähigkeit der von GE Healthcare gelieferten Hardware nur, wenn die folgenden Bedingungen erfüllt sind: • Zusammenbau, Erweiterungen, Neueinstellungen, Modifikationen oder Reparaturen werden von Personen durchgeführt, die von GE Healthcare hierzu autorisiert sind.
Seite 400: Position Der Mac 5 A4-Geräteaufkleber
örtlichen GE Healthcare Service-Vertretung: • Beschädigt. • Versehentlich geöffnet. • Einer Umgebung ausgesetzt, die nicht den vorgeschriebenen Bedingungen entspricht. Position der MAC 5 A4-Geräteaufkleber Tabelle 133: Etikettenbeschriftungen auf der rechten Geräteseite Element Bezeichnung Beschreibung Allgemeines Eine Erklärung der Etiketten ist unter...
Seite 401 Bestimmungen und Sicherheitsinformationen Tabelle 134: Etikettenbeschriftungen auf der Geräterückseite Element Bezeichnung Beschreibung Aufkleber mit TÜV- Eine Beschreibung der Etiketteninhalte ist unter Informationen und IFU-Symbol über die Zertifizierung auf seite 393 Symbolbeschreibungen zu finden. auf seite 415 Produktaufkleber Behördliche und sicherheitsrelevante Informationen. Eine und Typenschild Erklärung der Etiketten ist unter Adress- und Typenschild des...
Seite 402 Bestimmungen und Sicherheitsinformationen Element Bezeichnung Beschreibung Kennzeichnung Informationen zur Registrierung der drahtlosen für drahtlose Datenübermittlung Datenübertragung Tabelle 136: Etikettenbeschriftungen auf der Geräte-Versandverpackung Element Bezeichnung Beschreibung Batterie- Warnhinweis für „Lithium-Ionen-Akku beschädigt“. Versandaufkleber Versandaufkleber Bestimmungen und Sicherheitsinformationen für den Versand. MAC ™ 5 A4/MAC ™...
Seite 403 Bestimmungen und Sicherheitsinformationen Element Bezeichnung Beschreibung Etikett zu Richtlinie Registrierungsinformationen in Bezug auf die Richtlinie über über Funkanlagen Funkanlagen Akku- Angaben zum Akku-Versand. Versandaufkleber Richtlinie über Richtlinie über Funkanlagen (RED) Leitfaden zur Funkanlagen Konformitätserklärung der Europäischen Union. (RED) Leitfaden zur Konformitätserklärung der Europäischen Union...
Seite 404: Position Der Mac 5 A5-Geräteaufkleber
Bestimmungen und Sicherheitsinformationen Position der MAC 5 A5-Geräteaufkleber Tabelle 137: Etikettenbeschriftungen auf der rechten Geräteseite Element Bezeichnung Beschreibung Allgemeines Eine Erklärung der Etiketten ist unter Symbolbeschreibungen auf Warnsymbol zu finden. seite 415 Produktaufkleber Behördliche und sicherheitsrelevante Informationen. Eine und Typenschild Erklärung der Etiketten ist unter Adress- und Typenschild des Geräts auf seite 414...
Seite 405 Bestimmungen und Sicherheitsinformationen Tabelle 138: Etikettenbeschriftungen auf der Geräterückseite Element Bezeichnung Beschreibung Aufkleber mit TÜV- Eine Beschreibung der Etiketteninhalte ist unter Informationen und IFU-Symbol über die Zertifizierung auf seite 393 Symbolbeschreibungen zu finden. auf seite 415 5864335-022-1 MAC ™ 5 A4/MAC ™...
Seite 406 Bestimmungen und Sicherheitsinformationen Tabelle 139: Etikettenbeschriftungen auf der Geräteunterseite Element Bezeichnung Beschreibung Aufkleber mit Gibt die MAC-Geräteadresse des Geräts an. Optionscode und Verwenden Sie die Optionscodes, um die in Ihrem System MAC-Adresse erworbenen Optionen einzustellen. Länderspezifischer Information zur Länderregistrierung. Aufkleber Kennzeichnung Informationen zur Registrierung der drahtlosen für drahtlose...
Seite 407 Bestimmungen und Sicherheitsinformationen Tabelle 140: Etikettenbeschriftungen auf der Geräte-Versandverpackung Element Bezeichnung Beschreibung Batterie- ZERBRECHLICH – Lithium-Ionen-Akkus können bei Beschädigung Versandaufkleber ein Feuer verursachen. Versandaufkleber Bestimmungen und Sicherheitsinformationen für den Versand. Etikett zu Richtlinie Registrierungsinformationen in Bezug auf die Richtlinie über über Funkanlagen Funkanlagen 5864335-022-1...
Seite 408: Position Der Mac 5 Lite-Geräteaufkleber
Bestimmungen und Sicherheitsinformationen Element Bezeichnung Beschreibung Akku- Angaben zum Akku-Versand. Versandaufkleber Richtlinie über Richtlinie über Funkanlagen (RED) Leitfaden zur Funkanlagen Konformitätserklärung der Europäischen Union. (RED) Leitfaden zur Konformitätserklärung der Europäischen Union Umweltsymbole Erforderliche Sicherheitsangaben für den Versand. Nähere Informationen über die Symbole finden Sie unter Symbolbeschreibungen auf seite 415.
Seite 409 Bestimmungen und Sicherheitsinformationen Element Bezeichnung Beschreibung Produktaufkleber Behördliche und sicherheitsrelevante Informationen. Eine und Typenschild Erklärung der Etiketten ist unter Adress- und Typenschild des zu finden. Geräts auf seite 414 Etikett mit Gerätekennung. Eine Beschreibung der Etiketten ist unter Etikett Seriennummer. zu finden.
Seite 410 Bestimmungen und Sicherheitsinformationen Tabelle 144: Etikettenbeschriftungen auf der Geräteunterseite Element Bezeichnung Beschreibung Aufkleber mit Gibt die MAC-Geräteadresse des Geräts an. Optionscode und Verwenden Sie die Optionscodes, um die in Ihrem System MAC-Adresse erworbenen Optionen einzustellen. Kennzeichnung Informationen zur Registrierung der drahtlosen für drahtlose Datenübermittlung Datenübertragung...
Seite 411 Bestimmungen und Sicherheitsinformationen Tabelle 145: Etikettenbeschriftungen auf der Geräte-Versandverpackung Element Bezeichnung Beschreibung Batterie- ZERBRECHLICH – Lithium-Ionen-Akkus können bei Beschädigung Versandaufkleber ein Feuer verursachen. Versandaufkleber Bestimmungen und Sicherheitsinformationen für den Versand. 5864335-022-1 MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 411...
Seite 412 Bestimmungen und Sicherheitsinformationen Element Bezeichnung Beschreibung Etikett zu Richtlinie Registrierungsinformationen in Bezug auf die Richtlinie über über Funkanlagen Funkanlagen Akku- Angaben zum Akku-Versand. Versandaufkleber Richtlinie über Richtlinie über Funkanlagen (RED) Leitfaden zur Funkanlagen Konformitätserklärung der Europäischen Union. (RED) Leitfaden zur Konformitätserklärung der Europäischen Union...
Seite 413 Bestimmungen und Sicherheitsinformationen Tabelle 146: Format des Seriennummernetiketts Element Beschreibung Teilenummer des Produkts Produktmodus UDI-Barcode Herstellungsdatum im Format JJJJ-MM-TT Geräte-Seriennummer 5864335-022-1 MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite 413...
Seite 414: Adress- Und Typenschild Des Geräts
Bestimmungen und Sicherheitsinformationen Adress- und Typenschild des Geräts Das Adressen- und Typenschild des Geräts ist wie nachfolgend beschrieben angeordnet: Tabelle 147: Format des Adress- und Typenschilds des Gerätes Element Beschreibung Produktmodus MAC ™ 5 A4/MAC ™ 5 A5/MAC ™ 5 Lite ...
Seite 415 Bestimmungen und Sicherheitsinformationen Element Beschreibung Leistungsangaben des Geräts Name und Anschrift des Herstellers Symbole Eine Beschreibung der Symbole, die auf dem Etikett abgebildet sind, ist unter zu finden. Symbolbeschreibungen auf seite 415 Information zur autorisierten Vertretung in Europa Symbolbeschreibungen Die Bedeutung von hier nicht aufgeführten Symbolen entnehmen Sie bitte den Handbüchern des Originalgeräteherstellers (OEM).
Seite 416 Bestimmungen und Sicherheitsinformationen Symbol Beschreibung 12SL Das Gerät verwendet das Marquette ™ 12SL EKG-Analyse-Programm für die Analyse und Interpretation der EKG-Messwerte. IPxx IP-Code (Eindringschutzart) Klassifiziert und bewertet den Schutz vor dem Eindringen von festen Fremdkörpern (beispielsweise Körperteile, Staub, versehentlicher Kontakt) sowie von Flüssigkeiten.
Seite 417 In der Begleitdokumentation sind weitere Informationen über die sichere Verwendung dieses Geräts enthalten. Allgemeines Warnzeichen Der Schutz der ME-GERÄTE gegen die Einflüsse elektrischer Defibrillator- Entladungen hängt von der Verwendung der von GE empfohlenen EKG- Kabel ab. Oben Richtige Position der Verpackung bei aufrechter Lagerung.
Seite 418 Bestimmungen und Sicherheitsinformationen Symbol Beschreibung Nicht stapeln Der Behälter soll nicht gestapelt oder beladen werden. Warnung: ELEKTRISCHER SCHLAG - Zeigt die Präsenz von Schaltkreisen mit gefährlicher Energie oder Gefährdungen durch elektrischen Schlag an. Um das Risiko eines elektrischen Schlags zu reduzieren, dieses Gehäuse niemals öffnen.
Seite 419: Format Der Seriennummer
Ein zweistelliger Code, der die Herstellungswoche des Geräts im jeweiligen darstellt. Geschäftsjahr Werte zwischen 01 und 52. Die Geschäftswoche von GE Healthcare stimmt mit der Kalenderwoche überein. Beispiel: 01 = die erste Woche im Januar. Produktreihenfolge Ein vierstelliger Code, der die Reihenfolge der Herstellung dieses Geräts angibt.
Seite 420: Fcc-Konformität
5 A4/MAC 5 A5/MAC 5 Lite keine Echtzeitdaten oder Alarminformationen über das Netzwerk. Parameter für die Servicequalität des Netzwerks (QoS) wie Zuverlässigkeit der Datenübertragung, Latenz, Übertragungsrate, Fehlerrate und Prioritätsebenen sind nicht kritisch für die Funktionstüchtigkeit des MAC 5 A4/MAC 5 A5/MAC 5 Lite und werden daher nicht spezifiziert. FCC-Konformität Dieses Gerät entspricht Teil 15 der FCC-Richtlinien.
Seite 421: Ic-Konformität
Bestimmungen und Sicherheitsinformationen Anmerkung: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Richtlinien. Diese Grenzwerte dienen zur Gewährleistung eines angemessenen Schutzes vor schädlichen Störungen bei Installation in einem Wohngebiet. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese abstrahlen.
Seite 422: Konformitätserklärung
Bestimmungen und Sicherheitsinformationen Dieses Gerät darf nicht mit einer Antenne oder einem Transmitter kombiniert oder mit diesen Teilen betrieben werden. Das Gerät ist für den Betrieb in einem Band von 5150–5250 MHz vorgesehen und darf nur in Innenbereichen verwendet werden, um schädliche Interferenzen mit CO-Kanal- Satellitenmobilfunksystemen zu reduzieren.
Seite 423 Glossar Akutes Koronarsyndrom (Admission, Discharge, Transfer) Aufnahme, Entlassung, Übertragung Ein Filter gibt die obere Frequenzgrenze für die im Erfassungsbildschirm angezeigte Filter EKG-Kurve und den Ausdruck vor. Die Wahl eines Filters eliminiert Signale, die diese Frequenz überschreiten. Je kleiner der gewählte Filter, desto stärker wird das Signal ausgefiltert.
Seite 424 GE Medical Systems S.C.S. Information Technologies, Inc. 283 rue de la Minière 9900 Innovation Drive 78530 BUC, France Wauwatosa, WI 53226 USA GE Medical Systems Information Technologies, Inc., ein Unternehmen von General Electric, firmiert unter dem Namen GE Healthcare. www.gehealthcare.com...
