Grundlagen der Patientenspirometriemessung
Beschreibung der Patientenspirometrie-Messung
Die CARESCAPE-Atemwegsmodule E-sCOV und E-sCAiOV und die
Compact-Atemwegsmodule E-COV, E-COVX, E-CAiOV und E-CAiOVX messen
Atemwegsdrücke, Flow, Volumen, Compliance und Atemwegswiderstand Atemzug
für Atemzug im Atemweg des Patienten. Alle Parameter werden über den
D-lite(+)-/Pedi-lite(+)-Flow-Sensor erfasst, der im Atemweg des Patienten platziert wird.

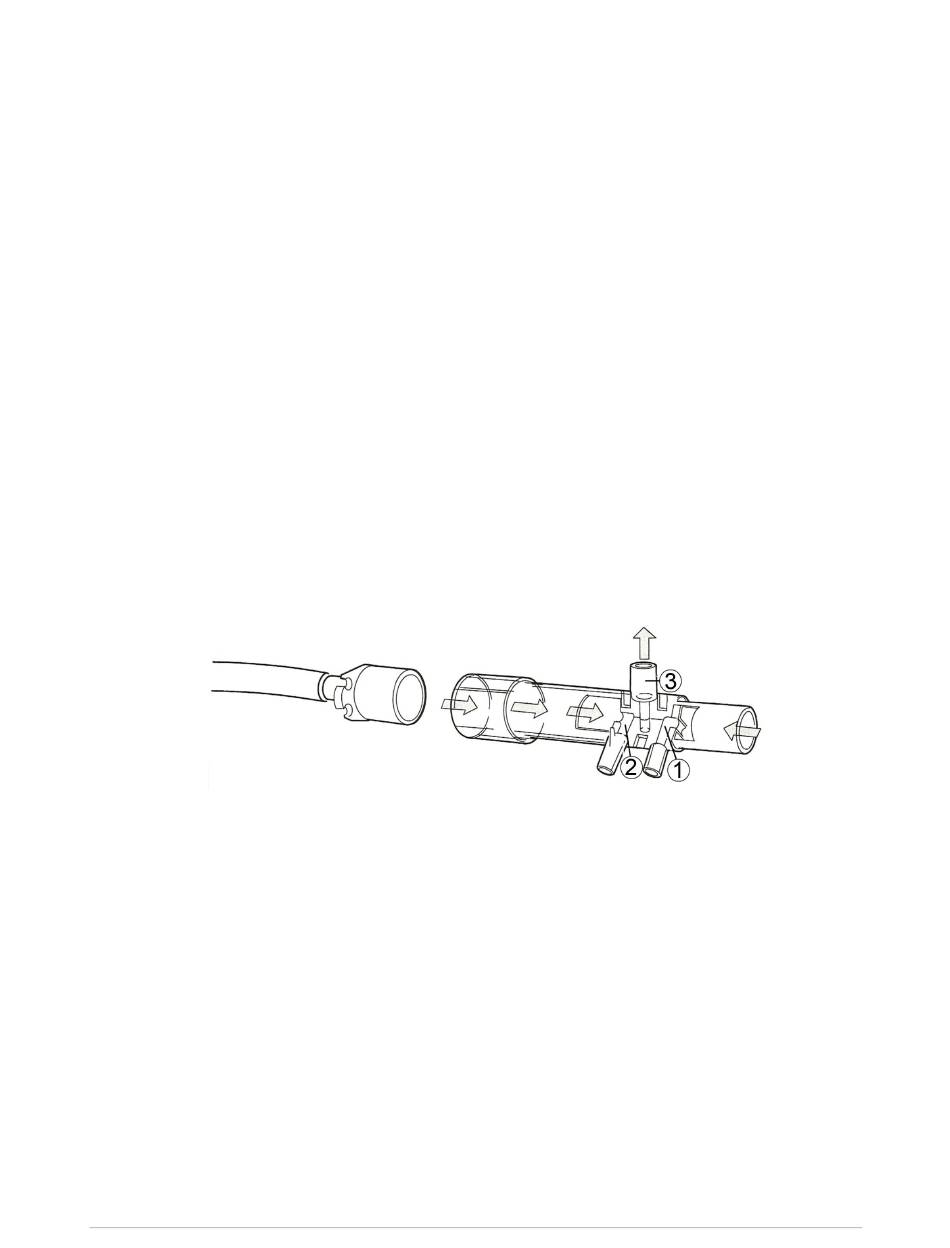

D-lite(+)-/Pedi-lite(+)-Flow-Sensor
1. Zur Gesamtdruckmessung
2. Zur Messung des statischen Drucks
3. Für Gasproben
Die Geschwindigkeit des Gas-Flows wird durch Messung des dynamischen Drucks
über die beiden Hohlrohre (1 und 2) ermittelt. Beim Einatmen strömt das Gas vom
Narkose- oder Beatmungssystem über Punkt 1 zum Patienten, wo der Gesamtdruck
gemessen wird. Gleichzeitig wird der statische Druck in Rohr 2 gemessen. Der
statische Druck bei 2 wird vom Gesamtdruck bei 1 abgezogen, um den dynamischen
Druck zu erhalten. Der dynamische Druck ist proportional zur Geschwindigkeit des
Gas-Flows. D-lite(+)/Pedi-lite(+) sind für die Funktion in beiden Richtungen ausgelegt.
Beim Ausatmen wird der Prozess umgekehrt. Die Gasproben für die CO
und Narkosegasmessungen werden über Anschluss 3 entnommen.
Ein Ende des Sensors weist einen 15-mm-Stecker für einen Y-Stück-Anschluss auf,
während das Patientenende aus einem 22-mm-Stecker für die Beatmungsmaske
und einer konzentrischen 15-mm-Buchse für den Endotrachealtubus besteht. Ein
Doppellumentubus für den Einmalgebrauch leitet das Flow-Signal als Druckdifferenz
zum Drucksensor im Monitor. Bei diesem Messverfahren liegt kein Gas-Flow im
2066380-010
Wenn die Funktion nicht aktiv ist, sind die Alarmgrenzen
grau dargestellt. Alarm EIN wählen, um die Alarme
einzustellen.
MV/Vent Alarme kann nur dann deaktiviert werden, wenn
ein angeschlossenes Gerät verwendet wird.
Zum Aktivieren von Apnoe- und technischen Alarmen des
Ventilators das Kontrollkästchen Ventilator Apnoe- u.
technische Alarme auswählen.
