Systembeschreibung
stets mit einem zusätzlichen Transformator betrieben werden, der mindestens
Basisisolierung bietet.
2. Prozessoreinheit: Stellt die Verbindung zwischen Parametererfassungs-
und Eingabe-/Ausgabegeräten dar. Die Prozessoreinheit kann mit
Multiparameter-Erfassungsgeräten eingesetzt werden.
3. Erfassungsmodule: Es können drei Typen von Datenerfassungsmodulen
verwendet werden: PDM, E-Module und TRAM-Modul oder
Einzelparameter-Tram-Rac-Modul.
4. Die F7-Modulbox hat sieben, die F5-Modulbox fünf Modulplätze, die alle
E-Modul-Datenerfassungsmodule unterstützen. Er unterstützt sowohl PDM- als
auch PSM-Module durch eine Führungsschienenmontage.
5. Modul-Tram-Racs: Im Tram-Rac-Gehäuse (2 und 4 A) werden Patientendaten für
die Überwachung erfasst. Es stellt eine Schnittstelle zwischen dem Monitor und
dem Modul oder einem Einzelparameter-Tram-Rac-Modul dar.
6. Laserdrucker: Dieses Gerät kann mit einem Monitor, Netzwerk oder einer
Zentralstation im Netzwerk verbunden werden. Der Laserdrucker kann Kurven,
Alarmkurven, numerische Trends und Reports drucken. Bei Einsatz in der
Patientenumgebung muss dieser stets mit einem zusätzlichen Transformator
betrieben werden, der mindestens Basisisolierung bietet.
7. PRN 50-M-Recorder: Dieses Gerät kann direkt an einen Monitor oder über ein
Netzwerk mit einem Remote-Monitor oder einer Zentralstation verbunden werden.
Der Recorder kann Kurven, Alarmkurven und numerische Trends drucken.
8. Unity Network Interface Device (ID): Wird mit dem Monitor zur Kommunikation
mit den bettseitigen Peripheriegeräten anderer Hersteller verwendet, wie z. B.
Ventilatoren und Gaszufuhrsystemen, um Patientendaten zentral auf einem Gerät
zu erfassen.
9. Maus.
10. Remote Alarmbox (Schwesternrufsystem): wird für die Benachrichtigung über
Patienten- und Systemalarme an einem entfernten Standort verwendet.
11. Fernbedienung und Bedienfeld: Stellt alle Steuerelemente für die
Patientenüberwachung auf einer mobilen Komponente mit einem Trim
Knob-Stellrad zur Verfügung.
12. Barcodeleser: Wird zum Scannen der MTA-ID und der Patientennummer von
Barcodes bei der Patientenaufnahme verwendet.
13. Tastatur: Ermöglicht die Dateneingabe ohne Bildschirmtastatur oder
Touchscreen-Display.

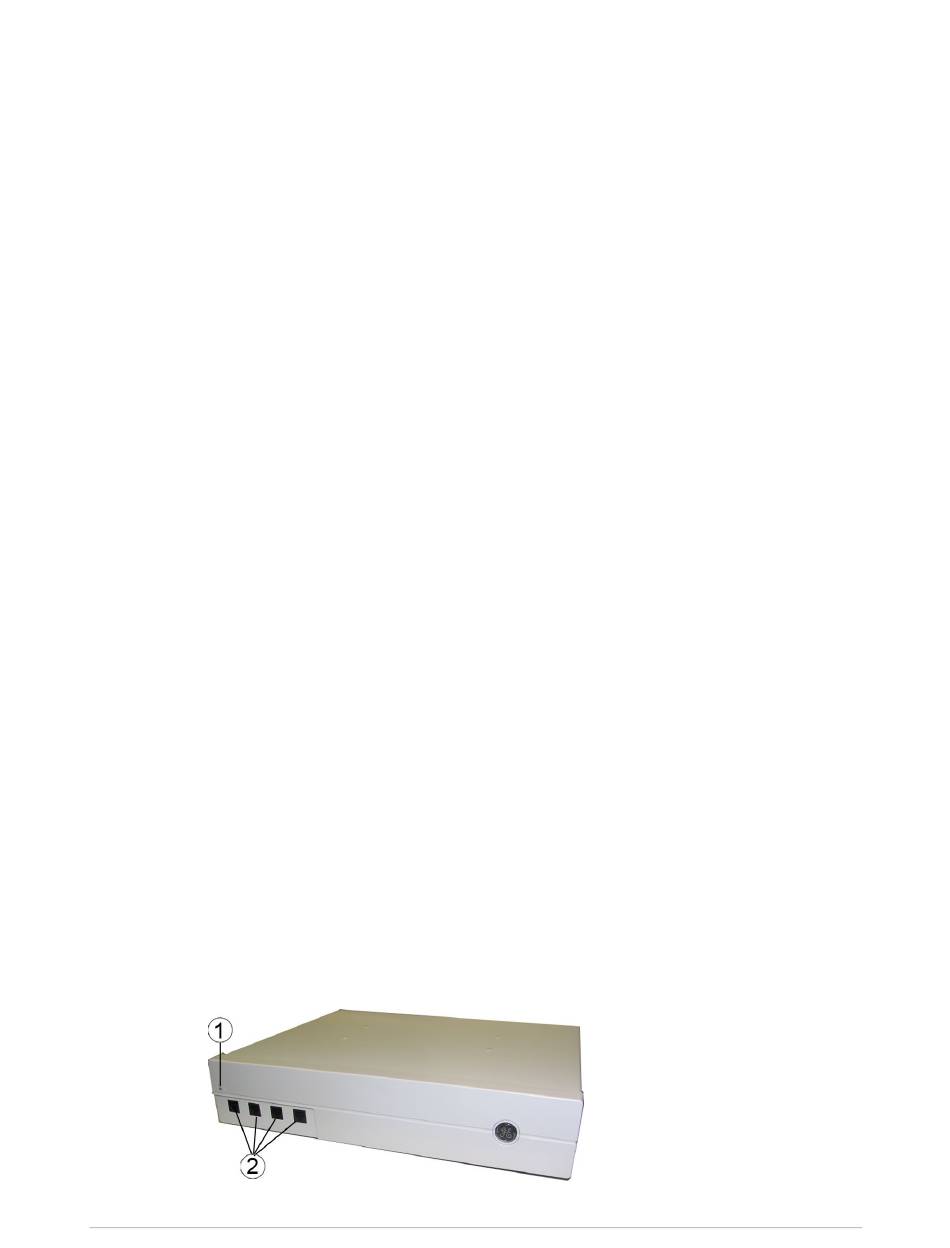

Frontansicht der B850-Prozessoreinheit
Auf der Prozessoreinheit befinden sich vier M-Port-Anschlüsse. Die M-Ports werden
zum Anschließen von peripheren Geräten an den Monitor verwendet.
58
Modulare CARESCAPE Monitore
2066380-010
