CapnoFlex LF-Adapter kalibrieren

Eine Kalibration des CapnoFlex LF-Adapters sollte immer durchgeführt werden, wenn
die Meldung Adapter prüfen/kalibrieren angezeigt wird.
1. Probenschlauch abseits aller CO
exspirierte Atemluft des Patienten, exspirierte Atemluft des Anwenders und
Fortleitungsventile des Ventilators.
2. Wenn der Adapter mit dem Sensor und der Sensor mit dem Monitor verbunden
und die Pumpe eingeschaltet ist, wählen Sie eines der Gasparameterfenster.
3. Registerkarte Kalibration wählen.
4. Kalibration starten wählen.
Nach einer erfolgreichen Kalibration wird die Meldung Kalibriert auf dem Bildschirm
angezeigt. Wenn die Kalibration fehlschlägt, wird stattdessen die Meldung
Kalibr.-Fehler angezeigt. In diesem Fall muss eine neue Kalibration durchgeführt
werden.

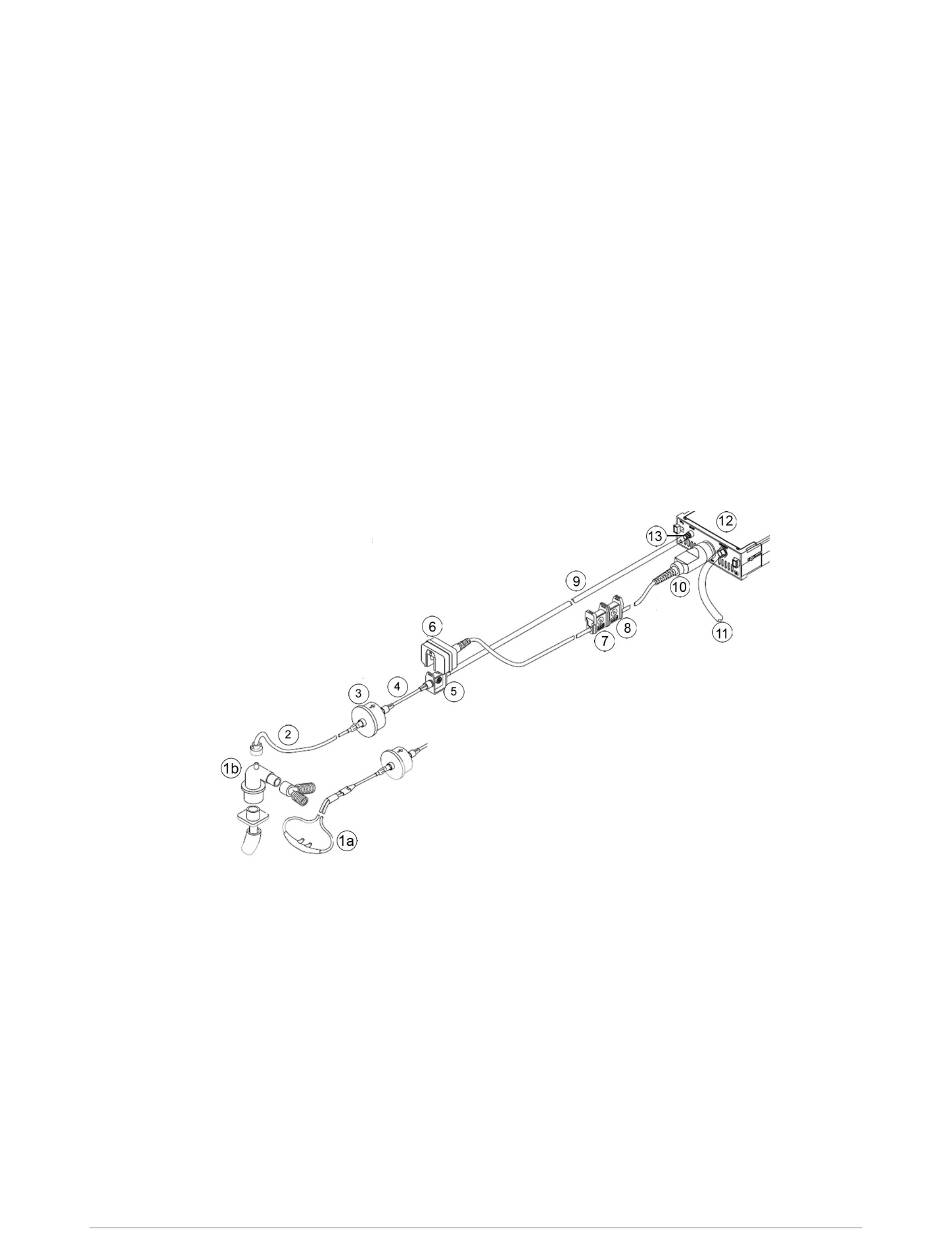

Geräteanschluss mit Dual CO2-Modul
1. Nasalkanüle (1a, nicht-intubierte Patienten) oder Atemwegsadapter (1b, intubierte
Patienten)
2. Patientenprobenschlauch (intubierte Patienten)
3. Wasserfalle
4. 12,7 cm Stecker/Stecker-Adapterschlauch
5. Sidestream-Adapter
6. Sensor (aufrechte Position)
7. Referenzzelle
8. Nullzelle
9. Sidestream-Adapterschlauch
10. Sensorkabel
11. Gasfortleitungsschlauch
2066380-010
CO2 mit CAPNOSTAT Hauptstrom-, CapnoFlex LF- und Dual CO2-Modulen
-Quellen platzieren – einschließlich
2
Modulare CARESCAPE Monitore 339
