Systembeschreibung
Modulbox mit PSM-, PDM-, E-Modul- und Recorder-Unterstützung
●

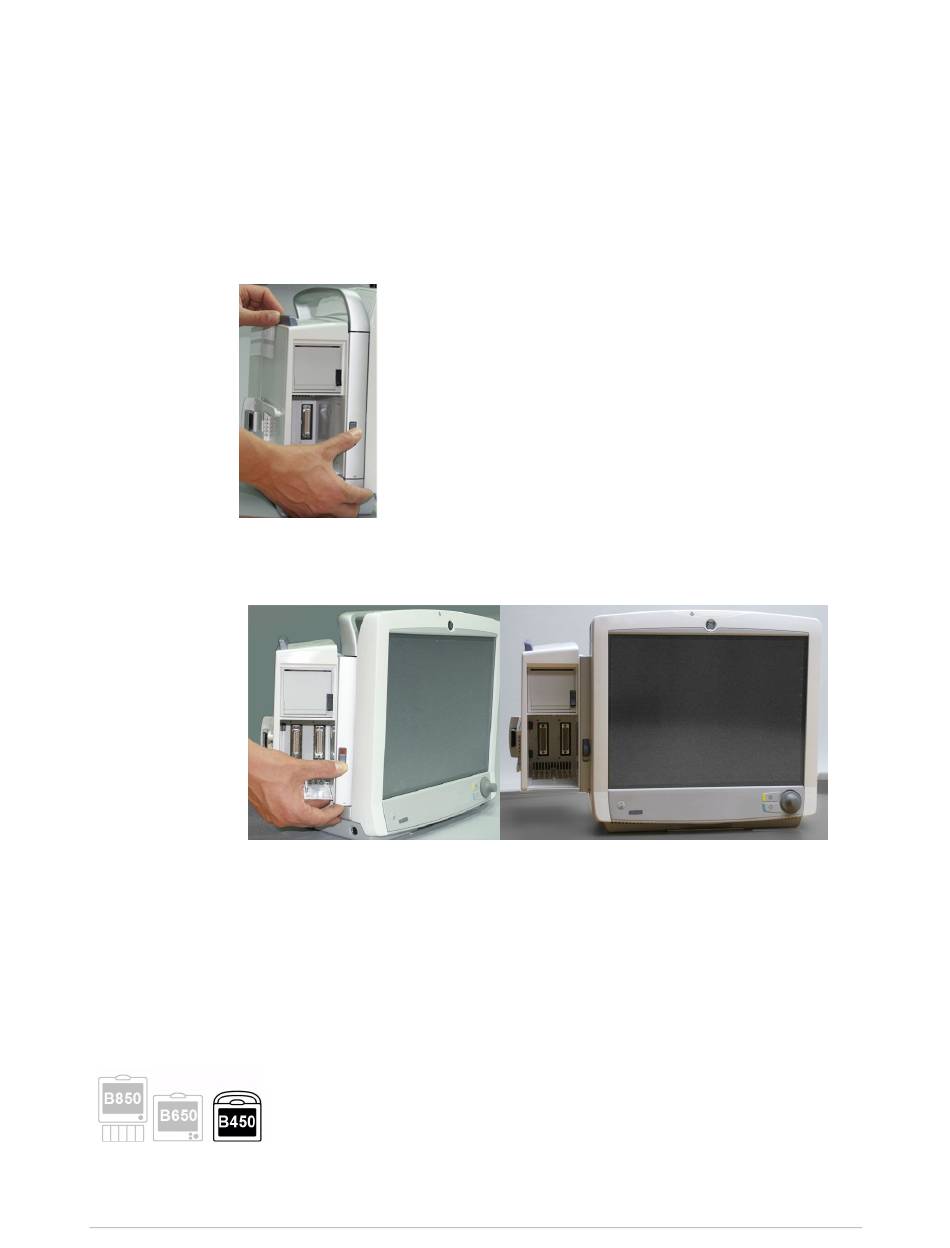

Schwenkbare B650-Modulbox verwenden
WARNUNG
1. Den Entriegelungsschalter der schwenkbaren Modulbox drücken und die
Modulbox mithilfe der Schiene an ihrer Oberseite bewegen.
2. Den Entriegelungsschalter gedrückt halten und die Modulbox in die gewünschte
Position drehen (0, 45 oder 90 Grad). Die Modulbox rastet hörbar in ihrer Position
ein.
45 Grad
3. Um die schwenkbare Modulbox wieder in ihre Ausgangsposition (0 Grad)
zu bringen, den Entriegelungsschalter drücken und die Modulbox drehen.
Sicherstellen, dass die Modulbox einrastet und der rote Bereich im oberen Teil
des Schalters nicht mehr sichtbar ist.
Komponenten des Systems B450
64
Nicht den elektrischen Anschluss im Modulgehäuse oder der
Modulbox berühren.
Nur B450.
Modulare CARESCAPE Monitore
90 Grad
