GE Modulare CARESCAPE Monitore Gebrauchsanweisung Seite 164

EKG
IEC
R (rot)
L (gelb)
N (schwarz)
F (grün)
C/C1 (weiß)
C2 (weiß/gelb)
C3 (weiß/grün)
C4 (weiß/braun)
C5 (weiß/schwarz)
C6 (weiß/lila)

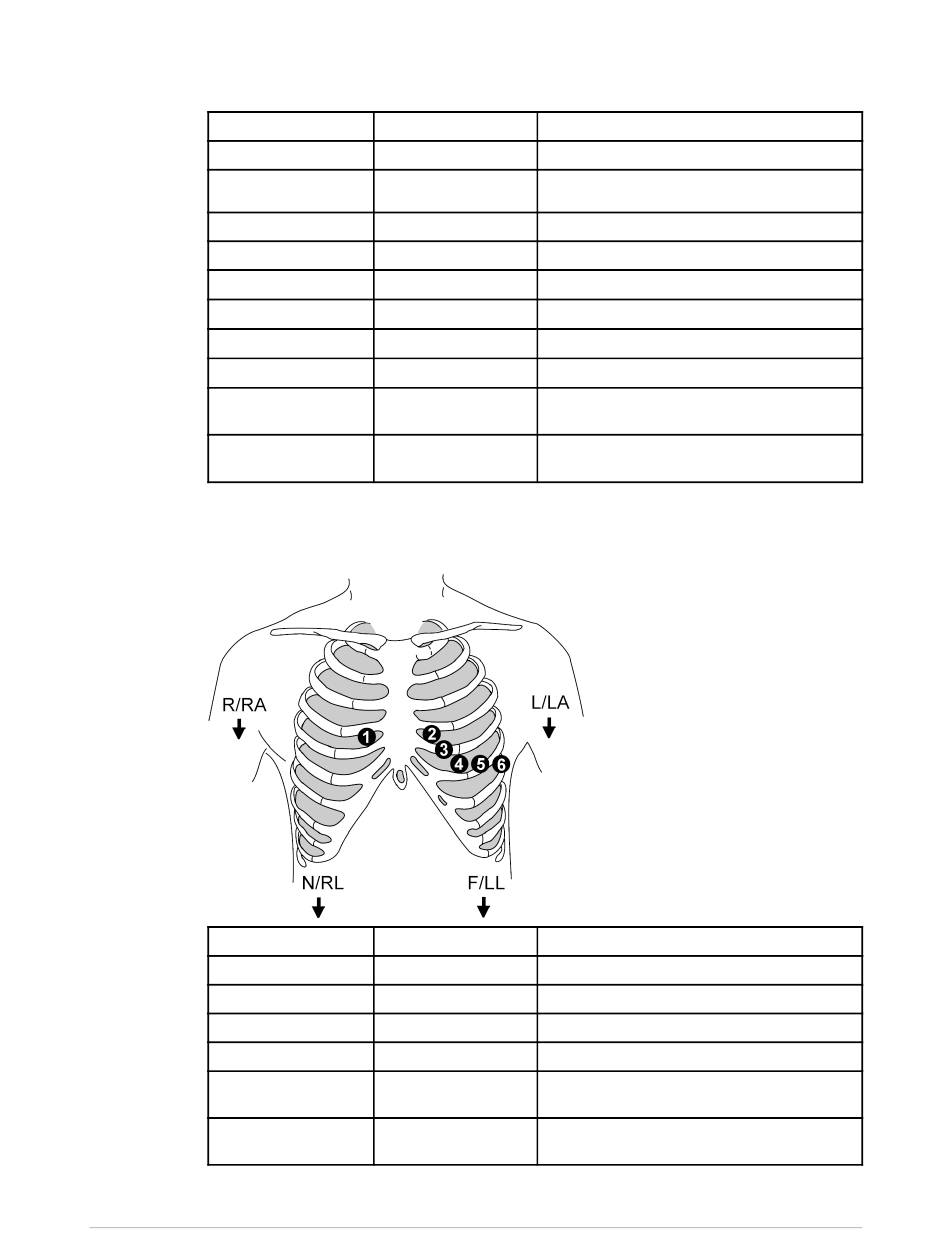

Platzierung einer 10-poligen EKG-Ableitung für
Standard-Ruhe-EKG
IEC
R (rot)
L (gelb)
N (schwarz)
F (grün)
C/C1 (weiß)
C2 (weiß/gelb)
164
AAMI/AHA Elektrodenposition
RA (weiß) Genau unter dem rechten Schlüsselbein.
LA (schwarz) Genau unter dem linken Schlüsselbein.
RL (grün) Rechter unterer Rand des Brustkorbs.
LL (rot) Linker unterer Rand des Brustkorbs.
V/V1 (braun) 4. Interkostalraum, rechter Sternalrand.
4. Interkostalraum, linker Sternalrand.
V2 (braun/gelb)
V3 (braun/grün) In der Mitte zwischen C2/V2 und C4/V4.
5. Interkostalraum, Medioklavikularlinie.
V4 (braun/blau)
V5 (braun/orange) Linke anteriore Axillarlinie auf Höhe von
C4/V4.
V6 (braun/lila) Medioaxillarlinie auf Höhe von C4/V4 und
C5/V5.
AAMI/AHA Elektrodenposition
RA (weiß) Rechter Deltamuskel oder Handgelenk.
LA (schwarz) Linker Deltamuskel oder Handgelenk.
RL (grün) Rechter Oberschenkel oder Knöchel.
LL (rot) Linker Oberschenkel oder Knöchel.
V/V1 (braun) 4. Interkostalraum, rechter Rand des
Sternums.
V2 (braun/gelb) 4. Interkostalraum, linker Rand des
Sternums.
