ZUR BEACHTUNG

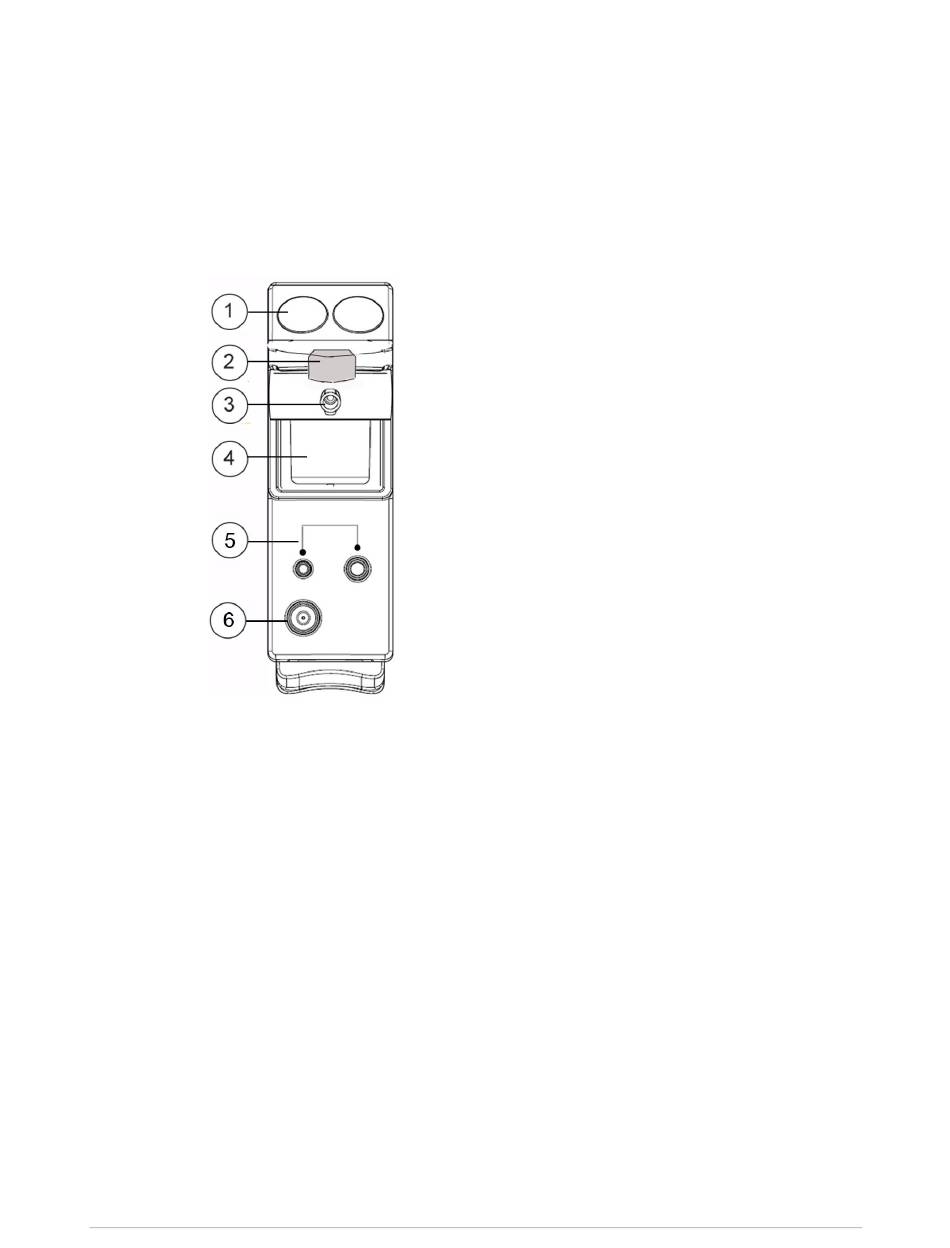

Anschlüsse des CARESCAPE-Atemwegsmoduls
1. Patientenspirometrie-Tasten
2. Wasserfalle-Verriegelung
3. Gasprobe, Probenschlauchanschluss an der Wasserfalle
4. Wasserfallenbehälter
5. Anschlüsse für Patientenspirometrie-Schläuche
6. Gasfortleitung, Anschluss für den Gasfortleitungsschlauch
Compact-Atemwegsmodulanschlüsse
2066380-010
Damit möglichst wenig Staub in das Gasprobensystem
gesaugt wird, die Wasserfalle immer am Modul angeschlossen
lassen. Wenn keine Gasmessung verwendet wird,
kann das Modul vom Monitor getrennt werden, um die
Betriebsgeräusche der Gaspumpe zu eliminieren.
Modulare CARESCAPE Monitore
Atemwegsgase
311
