Patientenvorbereitung
Anmerkung:

Elektrodenplatzierung

In diesem Abschnitt werden verschiedene Methoden zum Platzieren von Elektroden
für Ruhe-EKGs am Patienten beschrieben.
Warnung:
UNGENAUE DIAGNOSE - Ein unsachgemäßer Anschluss der Ableitungskabel an die
Elektroden führt zu Ungenauigkeiten beim EKG.
Stellen Sie sicher, dass die Ableitungskabel ordnungsgemäß an die Elektroden
angeschlossen sind. Jedes Ableitungskabel zu seinem farbigen Anschluss
verfolgen, um sicherzustellen, dass es mit der korrekten Bezeichnung der Position
übereinstimmt.

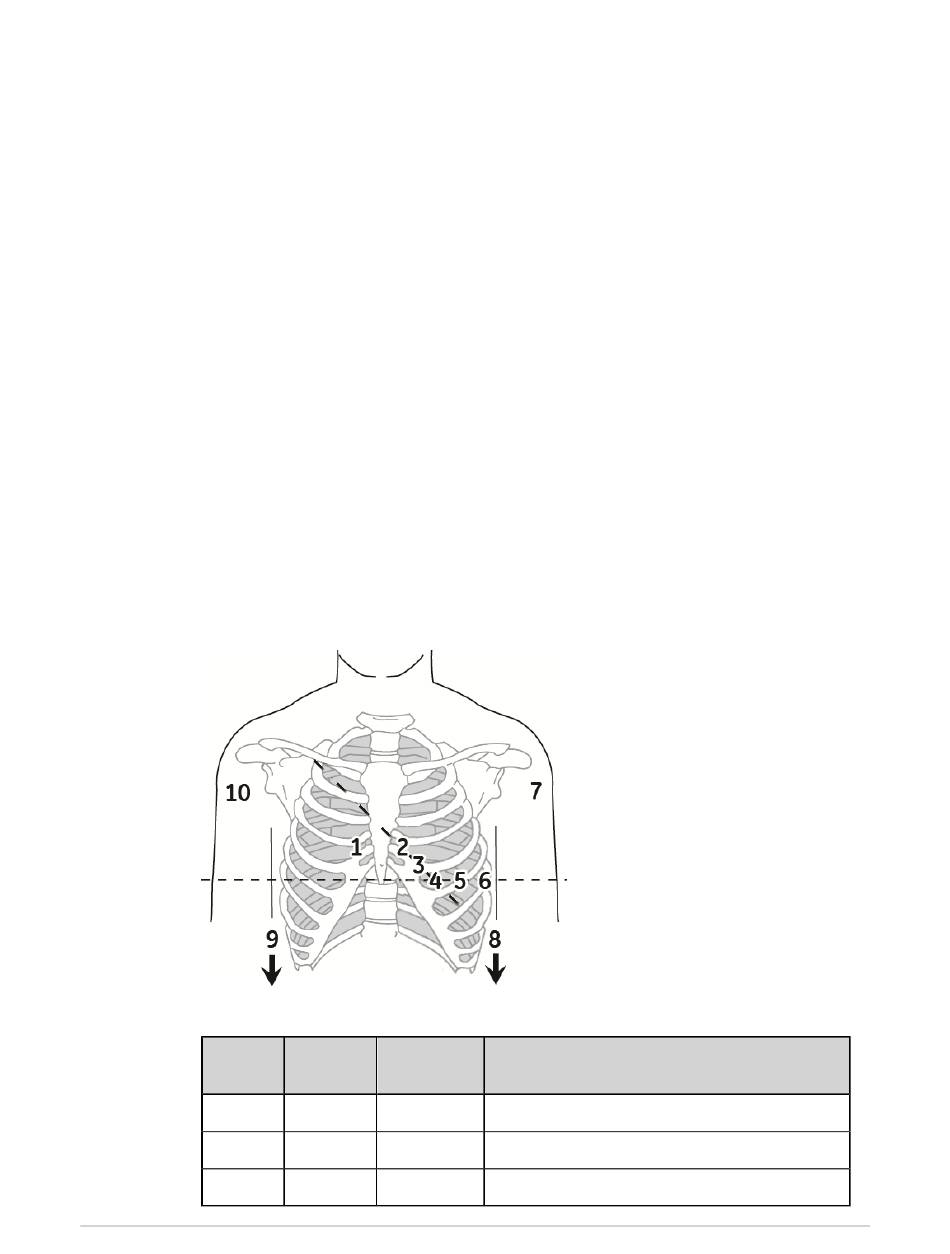

Elektrodenplatzierung für Standard-12-Ableitung
Verwenden Sie zum Erfassen eines standardmäßigen 12-Ableitung-EKGs die im
folgenden Schaubild dargestellte Platzierung.
Tabelle 42: Elektrodenplatzierung für Standard-12-Ableitung
Element
1
2
3
148
Nur von GE Healthcare empfohlene Elektroden und Kontaktmittel verwenden.
Die Hookup Advisor-Anzeige der Signalqualität erscheint erst, wenn die RA/
R-Elektrode angelegt wird. Wenn die Elektrode RA/R entfernt wird, meldet das
System, dass alle Elektroden vom Patienten entfernt sind.
AHA- IEC-
Bezeichnung Bezeichnung
V1 rot C1 rot
V2 gelb. C2 gelb
V3 grün. C3 grün
MAC ™ 7 Ruhe-EKG Analysesystem
Beschreibung
Vierter Interkostalraum am rechten Sternalrand.
Vierter Interkostalraum am linken Sternalrand.
Mittig zwischen den Punkten 2 und 4.
